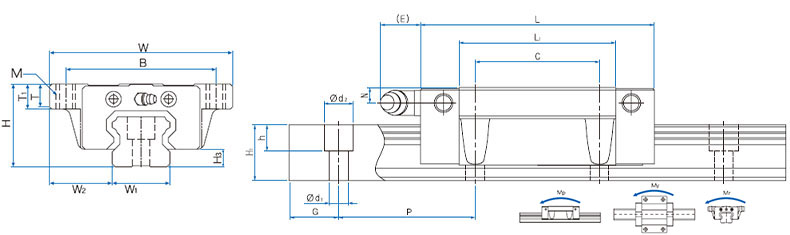

| 公 称 型 号 |
外形尺寸 | LM 滑块尺寸 | H3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高H | 宽W | 长L | B | C | M | L1 | T | T1 | N | E | 油 嘴 | ||
| S15CF S15F |
24 | 52 | 40.2 56.9 |
41 | - 26 |
M5 | 24 40.7 |
6 | 7 | 6 | 6 | A-M4 | 4.5 |
| S20CF S20F |
28 | 59 | 47.2 66.3 |
49 | - 32 |
M6 | 27.6 46.7 |
8 | 9 | 5.5 | 12 | A-MB6F | 6 |
| S25CF S25F |
33 | 73 | 59.1 83 |
60 | - 35 |
M8 | 34.4 58.2 |
9 | 10 | 6 | 12 | A-MB6F | 7 |
| 公称 型号 |
LM 滑轨尺寸 | 基本 额定负载 |
允许静力矩 kM·m | 重量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 宽 W1 ±0.05 |
W2 | 高 H1 |
值 G |
孔距 P |
d1×d2×h | C kN |
Co kN |
Mp | My | Mr | LM 滑块 kg |
LM 滑轨 kg/m |
||||
| 单滑块 | 双滑块 | 单滑块 | 双滑块 | 单滑块 | ||||||||||||
| S15CF S15F |
15 | 18.5 | 13 | 20 | 60 | 4.5×7.5×5.3 | 7.0 9.9 |
10.0 16.2 |
0.042 0.115 |
0.224 0.552 |
0.042 0.115 |
0.224 0.552 |
0.079 0.129 |
0.25 0.203 |
1.3 | |
| S20CF S20F |
20 | 19.5 | 16.5 | 20 | 60 | 6×9.5×8.5 | 9.8 13.7 |
13.1 21.2 |
0.063 0.173 |
0.342 0.838 |
0.063 0.173 |
0.342 0.838 |
0.137 0.223 |
0.187 0.301 |
2.2 | |
| S25CF S25F |
23 | 25 | 20 | 20 | 60 | 7×11×9 | 15.7 22.1 |
20.4 33.1 |
0.123 0.337 |
0.670 1.636 |
0.123 0.337 |
0.670 1.636 |
0.246 0.398 |
0.320 0.527 |
3.0 | |
