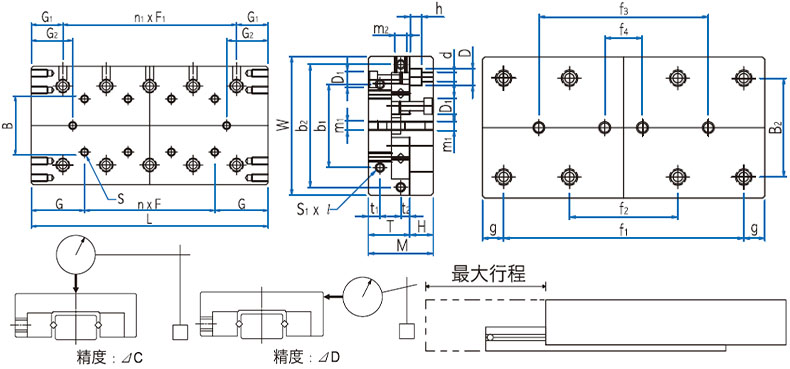

| 公 称 型 号 | 主要尺寸 | 台面尺寸 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 行程 |
宽W ±0.1 |
高M ±0.1 |
长 L |
质量 (kg) |
台面螺丝位置 | 侧面附着螺丝攻位置 | ||||||||||||
| B | n×F | G | S | n1×F1 | G1 | G2 | b1 | t1 | S1×l | |||||||||
| WRGU 2035AC WRGU 2050AC WRGU 2065AC WRGU 2080AC WRGU 2095AC WRGU 2110AC WRGU 2125AC |
18 30 40 50 60 70 80 |
40 | 21 | 35 50 65 80 95 110 125 |
0.2 0.26 0.34 0.42 0.5 0.58 0.66 |
15 | - 1×15 2×15 3×15 4×15 5×15 6×15 |
17.5 | M3 | 1×15 2×15 3×15 4×15 5×15 6×15 7×15 |
10 | 3 4.5 7 9.5 12 14.5 17 |
16 | 3.4 | M2×4 | |||
| WRGU 3055AC WRGU 3080AC WRGU 3105AC WRGU 3130AC WRGU 3155AC WRGU 3180AC WRGU 3205AC |
30 45 60 75 90 105 130 |
60 | 28 | 55 80 105 130 155 180 205 |
0.57 0.8 1.03 1.26 1.49 1.72 1.95 |
25 | - 1×25 2×25 3×25 4×25 5×25 6×25 |
27.5 | M4 | 1×25 2×25 3×25 4×25 5×25 6×25 7×25 |
15 | 5.5 10.5 15.5 20.5 25.5 30.5 30.5 |
40 | 5.5 | M3×6 | |||
| WRGU 4085AC WRGU 4125AC WRGU 4165AC WRGU 4205AC WRGU 4245AC WRGU 4285AC |
50 75 105 130 155 185 |
80 | 35 | 85 125 165 205 245 485 |
1.5 2.3 3.1 3.8 4.6 5.3 |
40 | - 1×40 2×40 3×40 4×40 5×40a |
42.5 | M5 | 1×40 2×40 3×40 4×40 5×40 6×40 |
22.5 | 10.5 18.0 23.0 30.5 38.5 43.0 |
55 | 6.5 | M3×6 | |||
| 公 称 型 号 | 侧面尺寸 | 培司面面积附着孔位置 | 基本额定负荷 | 精度 μm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| T | H | d×D×h | D |
m |
m |
B |
f |
f |
f |
g | 动 C (kN) |
静 Co (kN) |
⊿C | ⊿D | ||
| WRGU 2035AC WRGU 2050AC WRGU 2065AC WRGU 2080AC WRGU 2095AC WRGU 2110AC WRGU 2125AC |
14 | 6.4 | 3.5×6×3.5 | 6.0 | M3 | M3 | 30 | 25 40 55 70 85 100 115 |
- - - 40 55 70 85 |
- - - - - - - |
5 | 0.46 0.64 0.81 1.11 1.25 1.39 1.52 |
1.08 1.63 2.17 3.25 3.79 4.34 4.88 |
2 2 2 2 2 3 3 |
4 4 5 5 5 6 6 |
|
| WRGU 3055AC WRGU 3080AC WRGU 3105AC WRGU 3130AC WRGU 3155AC WRGU 3180AC WRGU 3205AC |
18.5 | 9 | 4.5×7.5×5 | 7.5 | M4 | M4 | 40 | 35 60 85 110 135 160 185 |
- - - - - - 85 |
- - - - 85 110 135 |
10 | 2.71 4.06 4.68 5.86 6.98 8.05 8.57 |
3.67 6.11 7.33 9.78 12.2 14.7 15.9 |
2 2 3 3 3 3 3 |
5 5 6 6 6 7 7 |
|
| WRGU 4085AC WRGU 4125AC WRGU 4165AC WRGU 4205AC WRGU 4245AC WRGU 4285AC |
24 | 10.5 | 5.5×9.5×6 | 9.5 | M4 | M4 | 60 | 65 80 120 160 200 240 |
- - - 80 120 160 |
- - - - - - |
10 22.5 22.5 22.5 22.5 22.5 |
5.92 8.85 11.5 14.0 16.4 18.7 |
8.10 13.5 18.9 24.3 29.7 35.1 |
2 3 3 3 3 3 |
5 6 7 7 7 7 |
|
