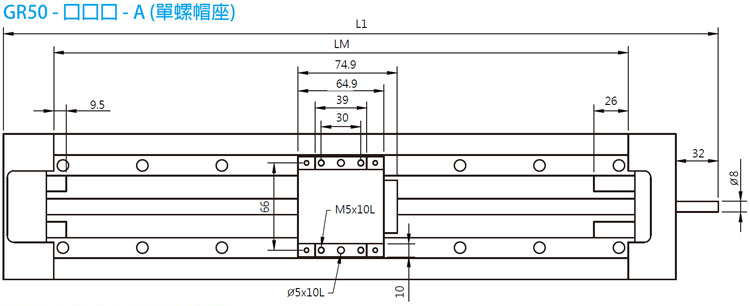

GR50A单轴机械手（线性模组）
GR 线性滑轨系列 编号说明
GR 65 300 A 05
GR: 公称型号
65: 尺寸编号 50/65
300: 有效行程 300/400
A: 螺帽座 A:单螺帽座/B:双螺帽座
05: 滚珠螺杆导程 05/10
GR: 公称型号
65: 尺寸编号 50/65
300: 有效行程 300/400
A: 螺帽座 A:单螺帽座/B:双螺帽座
05: 滚珠螺杆导程 05/10
| 滑轨长度 LM(mm) | 总长度 L1(mm) | 有效行程(mm) | |
|---|---|---|---|
| 384 | 490 | 235 | |
| 434 | 540 | 285 | |
| 534 | 640 | 385 | |
| 634 | 740 | 485 | |
| 734 | 840 | 585 | |
| 834 | 940 | 685 | |
| 934 | 1040 | 785 |
