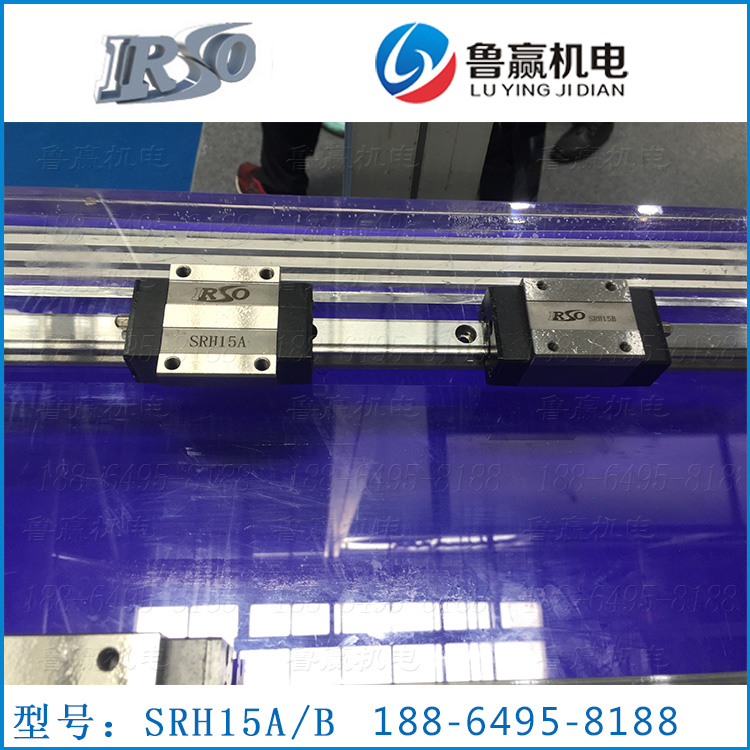

SRH15B线性滑轨

SR 线性滑轨系列 编号说明

SR H 15 A 2 L500 N Z0 Ⅱ

SR: 公称型号

H: 滑块形式 H-高组装/S-低组装

15: 尺寸编号 15/20/25/30/35/45

A: 法兰形式 A-有法兰螺纹型/B-无法兰螺纹型

2: 单支滑轨滑块数 (用户根据实际情况选购)

L500: 滑轨长度 (用户根据实际情况选购)

N: 精度等级 N-普通级/H-高级/P-精密级/SP-超精密级/UP-超高精密级

Z0: 预压等级 ZF-微间隙(0)/Z0-零间隙(0)/Z1-轻预压(0~0.02C)/Z2-中预压(0.02~0.05C)/Z3-重预压(0.05~0.07C)

Ⅱ: 单轴两支滑轨使用

< >

您的位置:首页>产品导航>SR线性滑轨系列产品列表>SRH15B

产品参数

选用步骤

安装方法

PDF产品书

  注:长度单位mm  滑块重量kg  导轨重量kg/m

组合尺寸 滑块尺寸 滑块
重量
油嘴尺寸
H H1 L W B C L1 M×L T H2
28 4 63.4 34 26 26 40 M4×5 6.5 8.7 0.17 M4×0.7



滑轨尺寸 滑轨固
定螺栓
滑轨参考尺寸 滑轨
重量
WR HR D h d p 总长 E
15 15 7.5 5.5 4.5 60 M4×16 4000 20 1.3



动负荷 静负荷 容许静力矩
C(kN) Co(kN) MRkN-m MPkN-m MYkN-m
11.57 17.26 0.12 0.10 0.10
1 确认组合高(H) □高组装 □低组装
2 确认组合宽(W) □有法兰 □无法兰
3 确认滑块长度(L) □标准型 □短型 □加长型
4 滑块安装孔数及极距(B×C) □标准
5 精度选择 参照下表
6 单轴滑块数量 请参考设备实际需求
7 滑轨安装端距确认 (E)
8 滑轨安装孔距确认 (P)



附表:精度选用示例表

N级(普通级)/H级(高级)/P级(精密级)/SP级(超精密级)/UP级(超高精密级)共五个等级。

类别 设备类型 精度选择
N H P SP UP
FA




机械手臂
直角坐标机器人
多工位工作站
XY-Table
视觉检测
线性滑台
测量设备
夹治具
自动清洗
包装设备


钢印机
喷绘设备
绕线机
医疗仪器
镭射雕刻
弯管机
射出成型机
震动测试
镭射打标机
木工雕刻机
EVA成型机
鞋机
切纸机
印刷机


加工中心
车床
铣床
镗床
坐标镗床
磨床
放电加工机
冲击压机
镭射加工机
木工机
NC锁床
攻牙中心
ATC
线切割机
SMT

点胶
贴片
AOI




线接合器
探测器
电子部件插入机
印刷电路板开孔机



PBC锁孔机
研磨设备
抛光设备
  • 安装面精度及清洁度至关重要

    1-1 清除安装面污渍、粉尘及金属屑

    1-2 检查安装面的加工精度



  • 旋紧螺丝的步骤

    2-1 试锁螺丝是否吻合

    2-2 轻锁-确认直度-微调-再深锁

    2-3 使用扭力扳手按顺序锁紧螺丝

  • 旋紧螺丝的步骤

    3-1 试锁螺丝是否吻合

    3-2 轻锁-确认直度-微调-再深锁

    3-3 使用扭力扳手按顺序锁紧螺丝

  • 旋紧螺丝的步骤

    4-1 试锁螺丝是否吻合

    4-2 轻锁-确认直度-微调-再深锁

    4-3 使用扭力扳手按顺序锁紧螺丝
