cpc线性导轨简介

cpc线性导轨系列产品系台湾直得科技股份有限公司精心研制、生产的精密直线运动零部件，于2000年开始量产MR系列微型精密线性导轨。2007年AR/HR标准型系列线性滑轨通过ISO 9001:2000认证并开始量产。

MR系列结构特点

MR系列特点：

1.塑料件倒扣设计-强化结合结构，可承受更高的运行速度。滑块运行速度越快，冲击力越大，因此cpc于微型系列产品设计了塑料件倒钩设计来强化结合机构；

2.高负荷、高扭矩功能，MR微型滚珠线性导轨系列采用二列式滚珠设计，滚珠轨道采用歌德式结构，其接触角为45度，以达到四方向等负荷之效果，并在有限的空间限制下，采用较大尺寸钢珠以及更大轨道轮廓接触面设计，以提高负荷能力，充分展现高负荷、高扭矩功能；

3.回流道特殊设计，钢珠回流孔及回流道由全密封式塑料框架及塑料端盖构成，结构简单，可大幅减少钢珠与金属接触的面积及碰撞机会，有效达到低噪音运行效果。回流道内藏特殊设计之储油槽，可延长润滑周期。

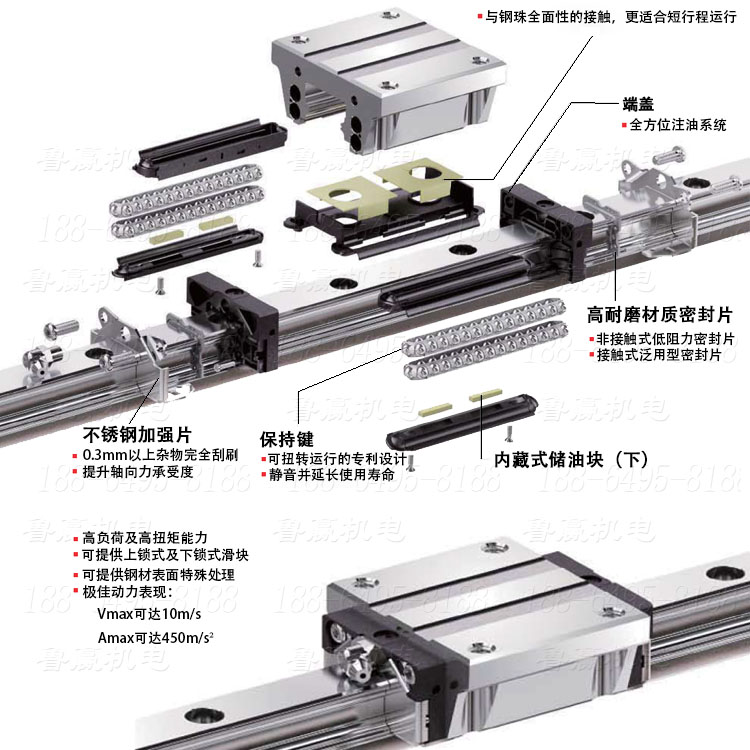

AR/HR标准系列结构特点

AR/HR系列特点：

1.内藏式储油与供油系统设计，内藏式PU储油块设计，不增加滑座长度，可直接与各列滚珠接触；可自行依照工作环境将滑块浸入，亦可经由注油孔注入所使用的润滑油，从而储存足够的润滑油于PU储油块内；确保长期运行润滑效果，符合环保与降低保养成本。与短行程运行使用时，可展现极佳、有效之润滑；

2.全方向注油孔，端面方向与侧面方向皆有注油孔设计，可安装黄油嘴与集中注油单元用油嘴；滑座上方搭配O型环油封，轻易完成上方注油。多样化全方向注油，适用于任何安装轴向与注油方式的场合；

3.防尘设计：不锈钢加强片，与滑轨轮廓间距不超过0.3mm，可刮刷排除铁屑等大型异物，以保护端面密封片；内部密封片，内部密封片，新设计的内部密封片，在兼顾低摩擦力的前提下，可有效阻档异物从滑轨顶面进入滑座轨道内，亦可保持润滑油脂与滑座内，延长再润滑之周期；底面密封垫片，底面密封垫片可防止底面方向的异物进入及润滑油脂外泄，全方位密封设计，减少拥有量、延长再润滑周期，提高寿命。

MR系列型号定义

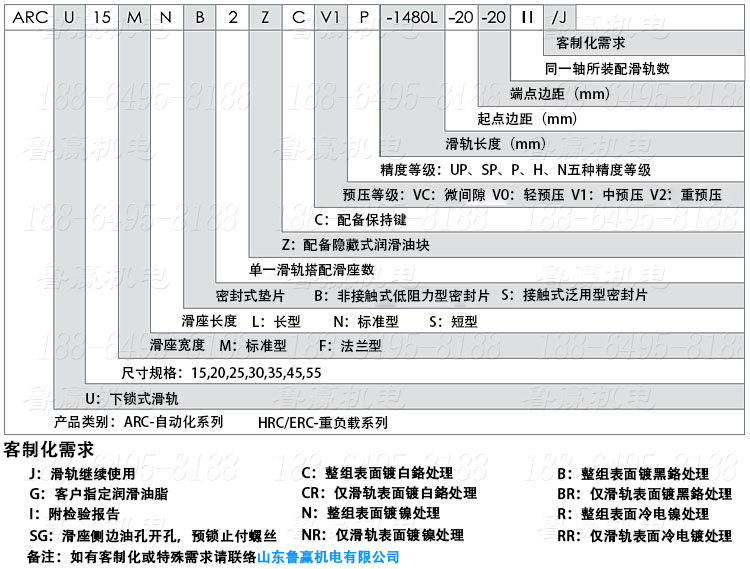

AR/HR系列型号定义

cpc线性导轨（滑轨）的简介就跟大家分享到这里，下篇文章将继续跟大家一起学习cpc线性导轨的相关知识，如需cpc系列产品请拨打我们的服务热线：400-0635-502
