TBI 滚珠花键
2021-10-24
滚珠花键简介
滚珠花键又称为滚动花键副，滚珠花键连接特别适用于载荷作用下轮毂或外套在轴上作轴向移动，此时，其承载能力比同样轮廓尺寸的普通花键连接高出几倍。
滚动花键副由花键轴、花键套、滚珠及循环装置组成，花键轴上有三条互成120°有花键，花键的两侧均有滚珠及滚道，其中三列滚珠用于正向传递转矩，另三列滚珠则用于反向传递转矩； 当花键轴与花键套产生相对直线运动时，滚珠就在滚道及反向循环装置中滚动，形成闭合回路。
花键轴采用优质合金钢中频淬硬58HRC，花键套采用优质合金钢渗碳淬硬58HRC。因此具有较高的寿命和强度。
滚珠、花键套、循环装置与密封装置是组成一体的，可发自由的从花键轴上卸下，滚珠及花键磋商上的其他零件均不会散落，结构紧凑，组装简单。
由于滚珠与花键套和花键轴滚道的接触角为45°.因此既能承受径向载荷，又能传递转矩.

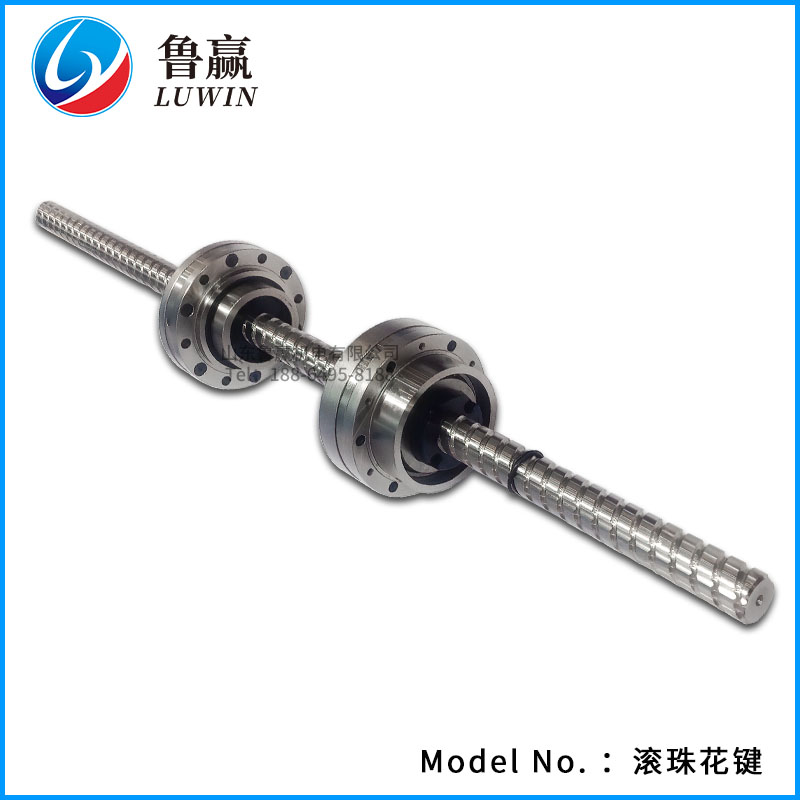

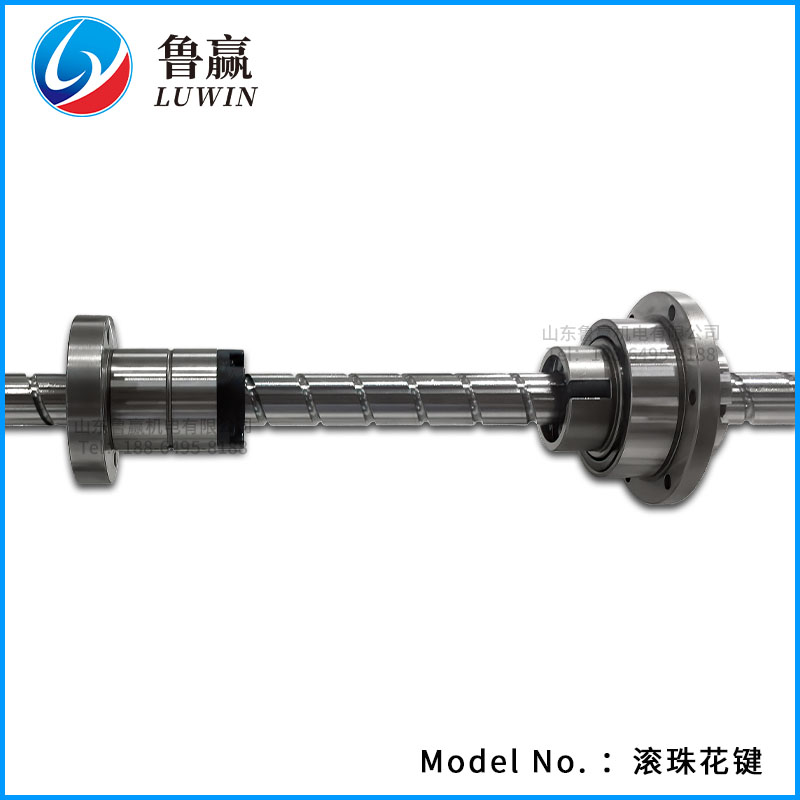

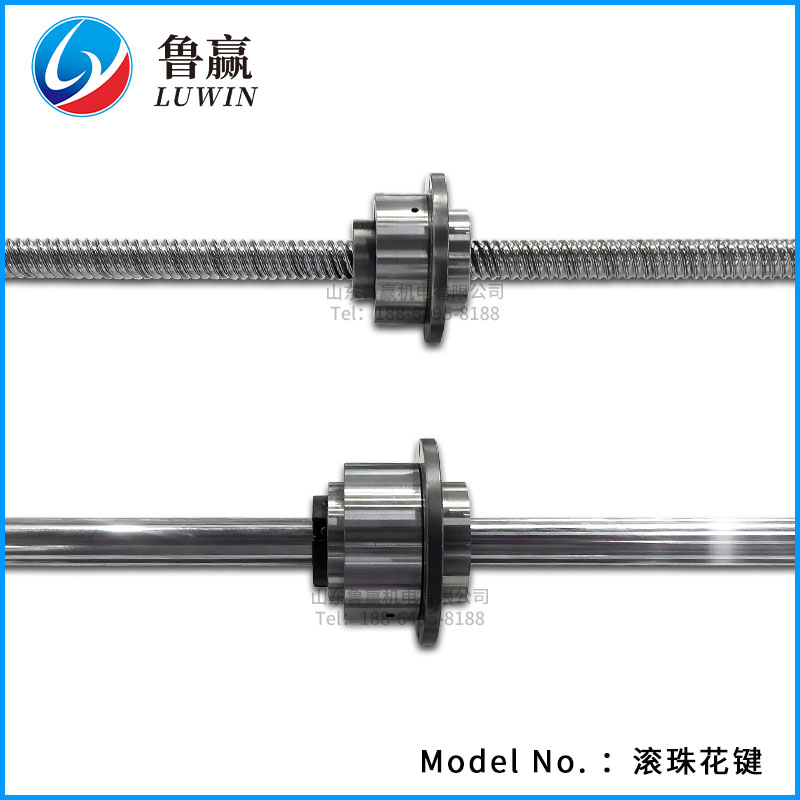

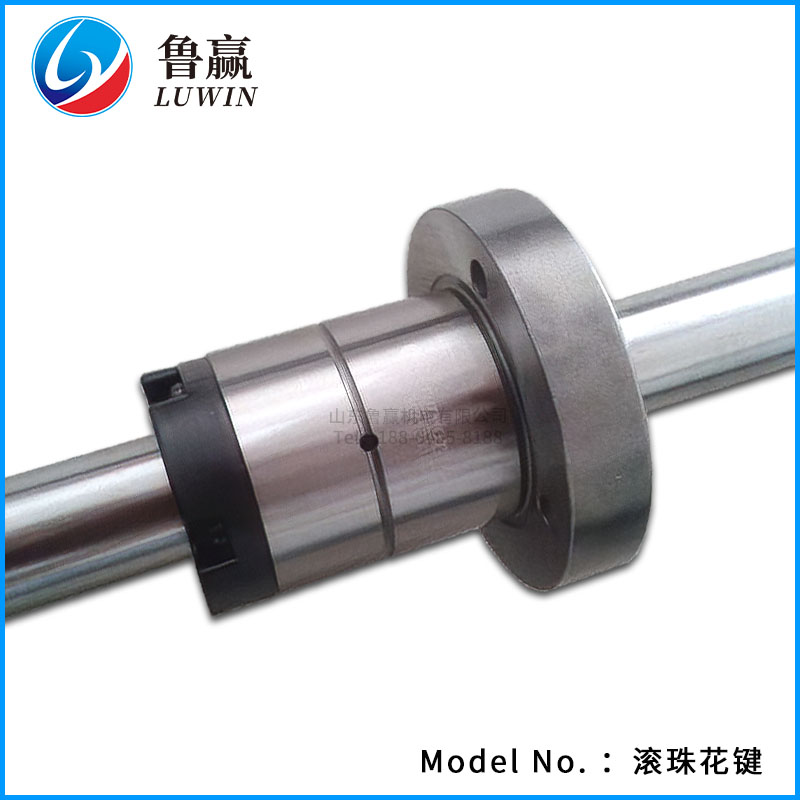

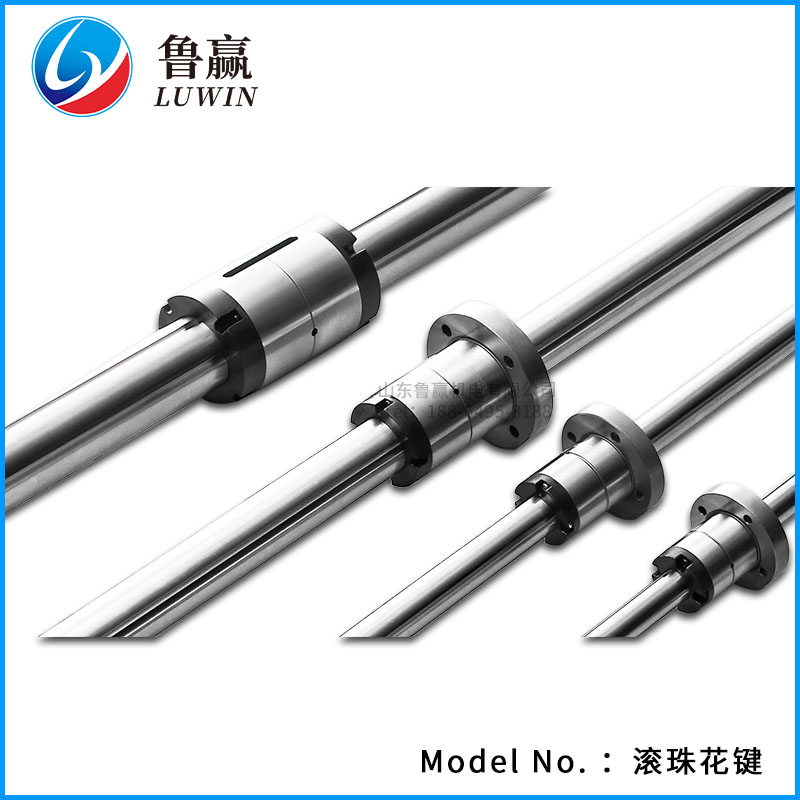

产品样图
