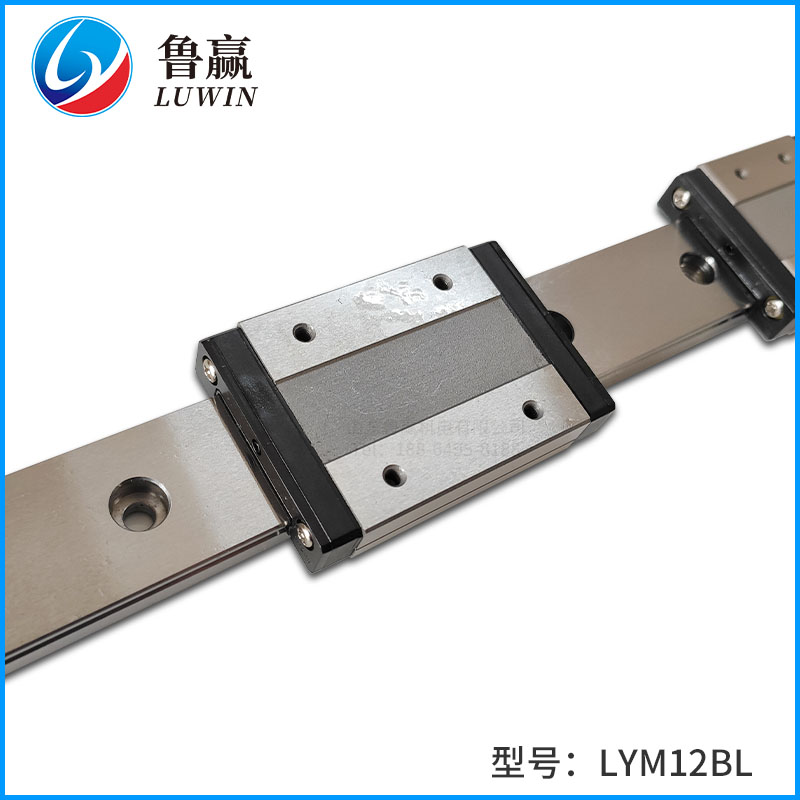

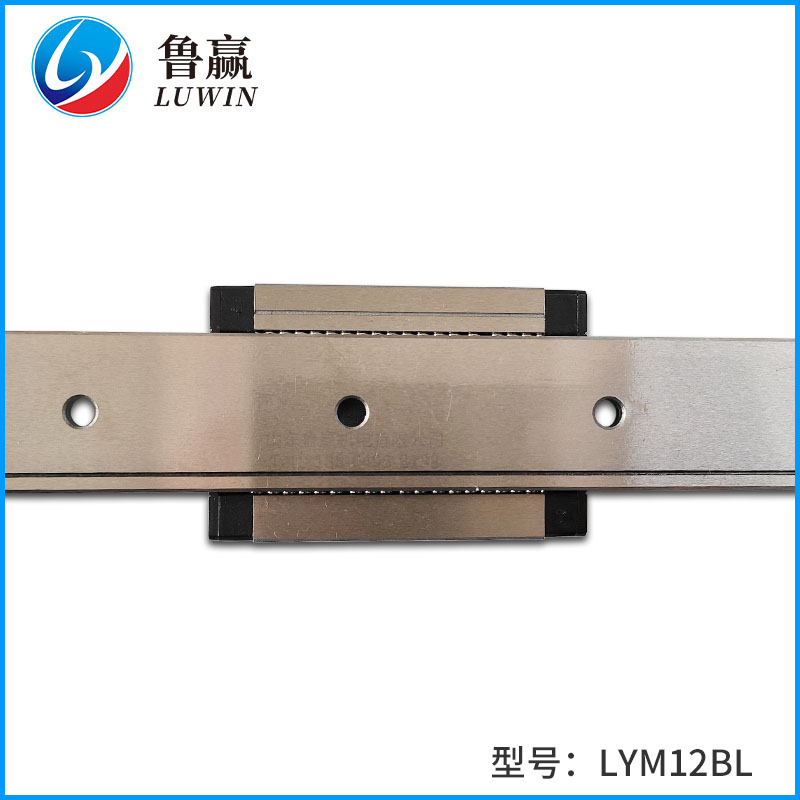

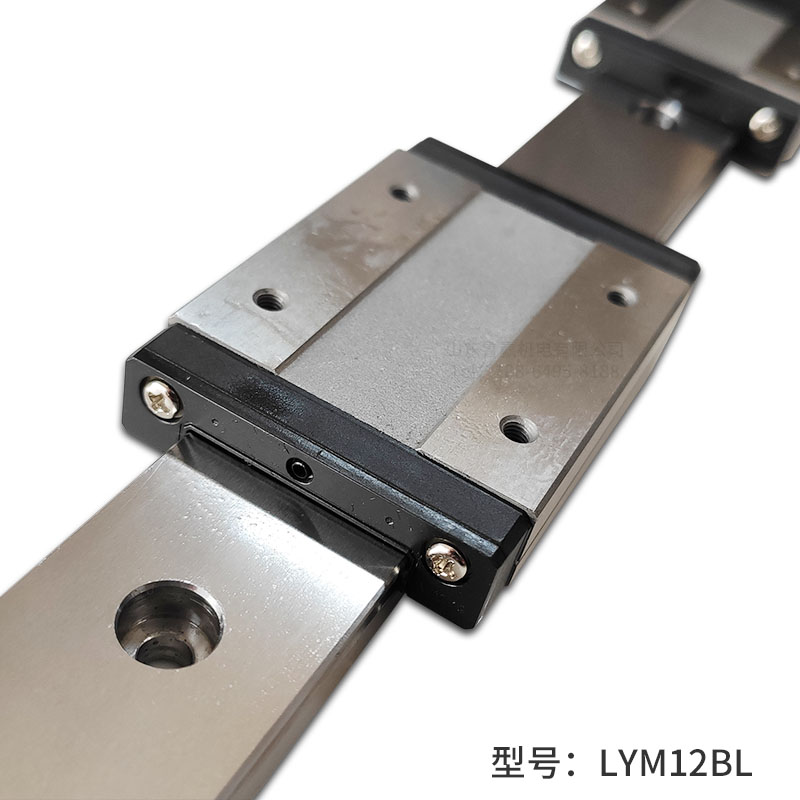

单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM12B | 14 | 3.4 | 8 | 40 | 28 | 6.0 | 15 | 31.3 | 41.6 | - | Φ1.2 | M3×3.6 | 2.8 | 0.071 | |
| LYM12BL | 14 | 3.4 | 8 | 40 | 28 | 6.0 | 28 | 45.6 | 60.4 | - | Φ1.2 | M3×3.6 | 2.8 | 0.103 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷 C KN |
基本静额定负荷 C0 KN |
容许静力矩 | 导轨 重量 kg/m |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | WB | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM12B | 24 | - | 8.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×8 | 3.92 | 5.59 | 70.34 | 27.80 | 27.81 | 1.19 |
| LYM12BL | 24 | - | 8.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×8 | 5.10 | 8.24 | 102.70 | 57.37 | 57.38 | 1.19 |
