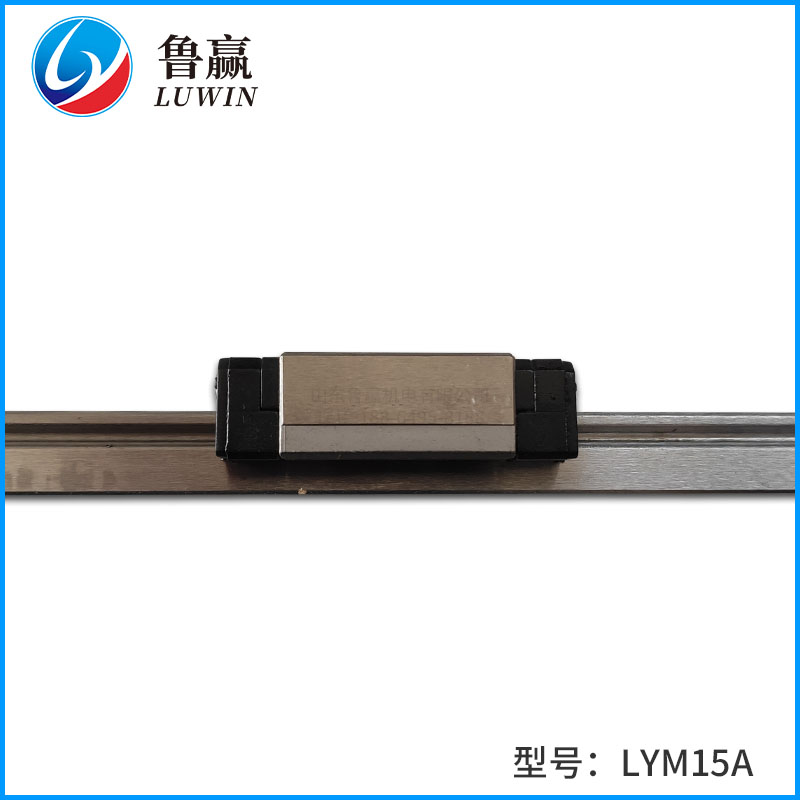

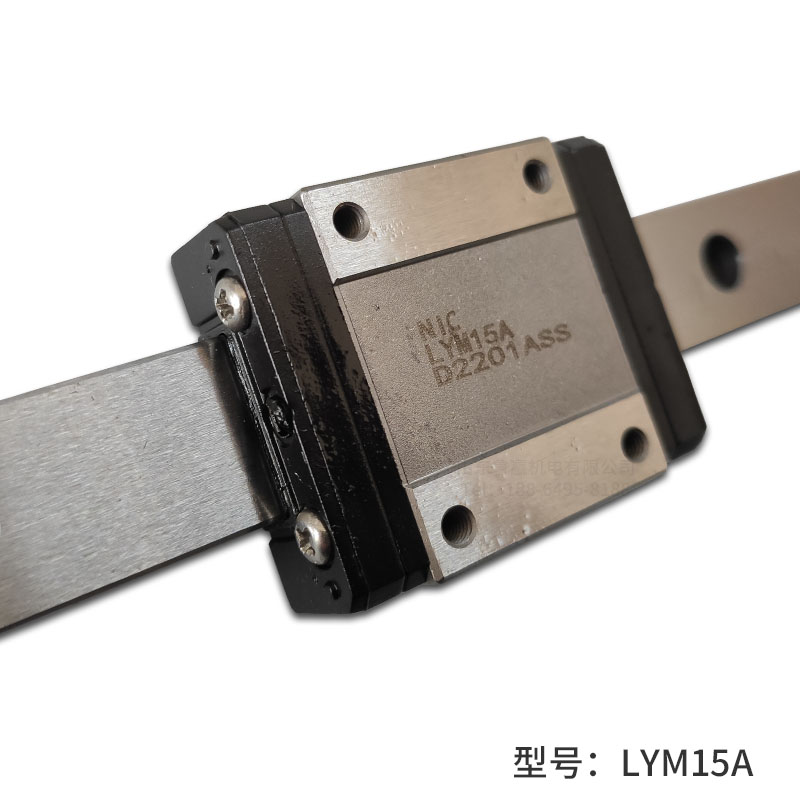

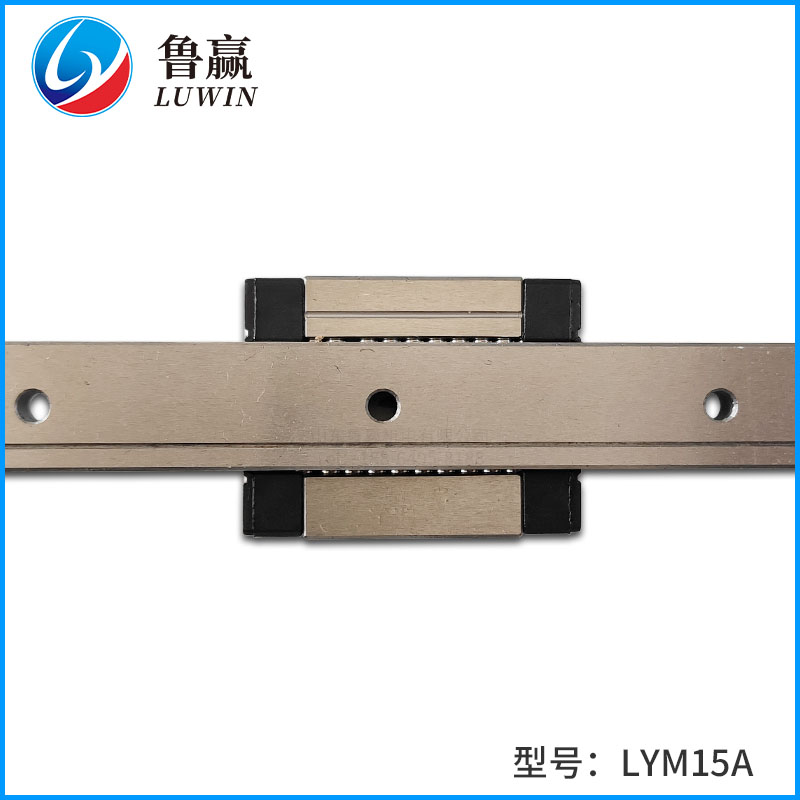

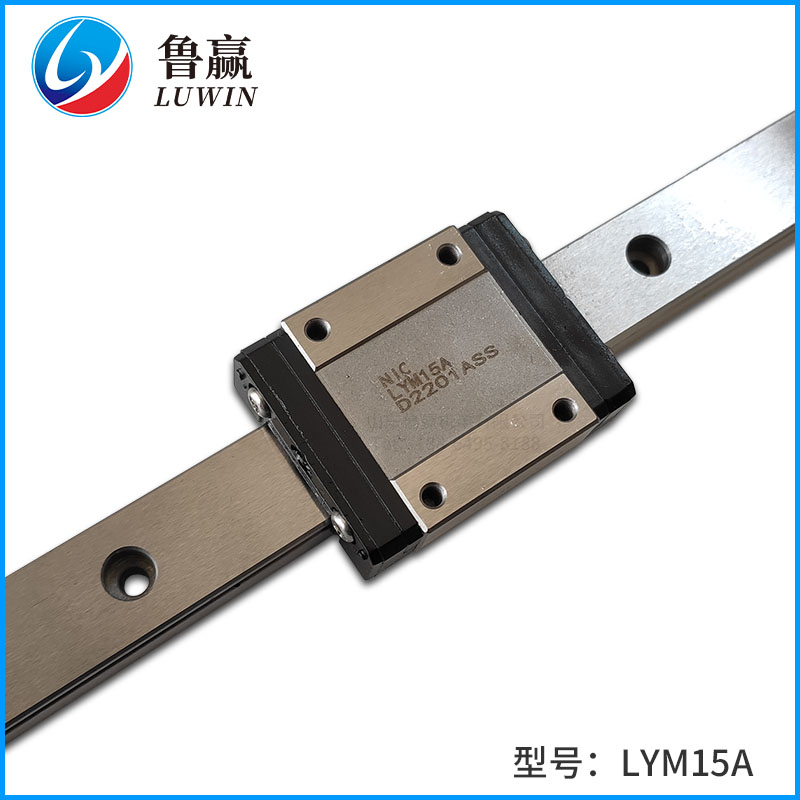

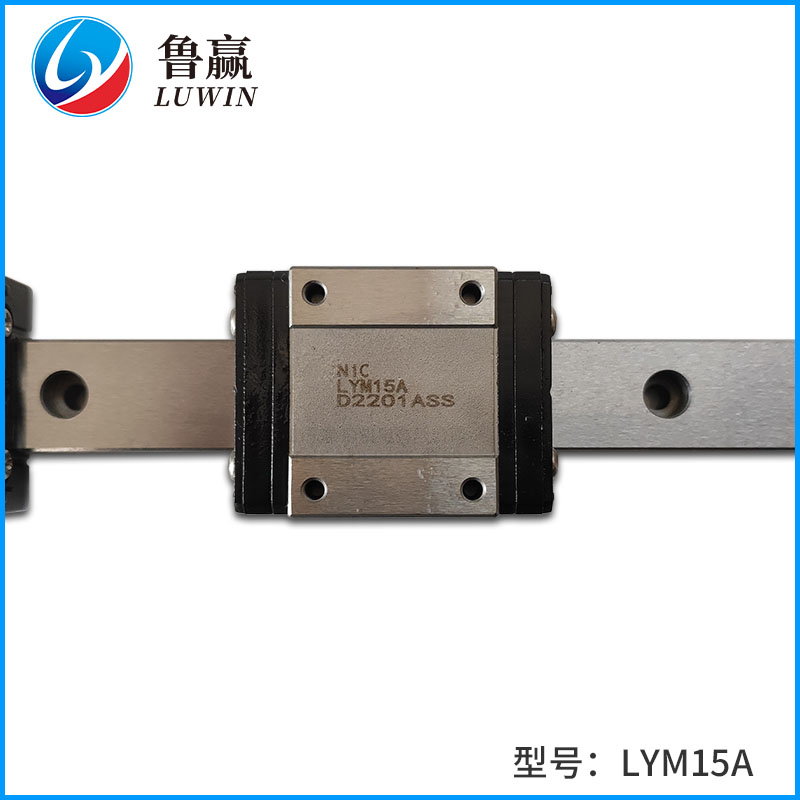

LYM15A LYM15A LYM15A LYM15A LYM15A

lym-a 系列 参数

单位:mm

型号 组件尺寸 滑块尺寸 滑块
重量
kg
H H1 N W B B1 C L1 L G Gn M×l H2
LYM15A 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 M3 M3×4 3 0.059
LYM15AL 16 4 8.5 32 25 3.5 25 43.4 58.8 4.5 M3 M3×4 3 0.092
型号 导轨尺寸 导轨固定
螺栓尺寸
mm
基本动额定负荷C
KN
基本静额定负荷C0
KN
容许静力矩 导轨
重量
kg/m
WR HR D h d P E MR
N-m
MP
N-m
MY
N-m
LYM15A 15 10 6 4.5 3.5 40 15 M3×10 4.61 5.59 45.1 21.56 21.56 1.06
LYM15AL 15 10 6 4.5 3.5 40 15 M3×10 6.37 9.11 73.5 57.82 57.82 1.06

产品资料


LYM 微型导轨 PDF样本书

CAD 产品图纸

  • 暂无
