单位：mm

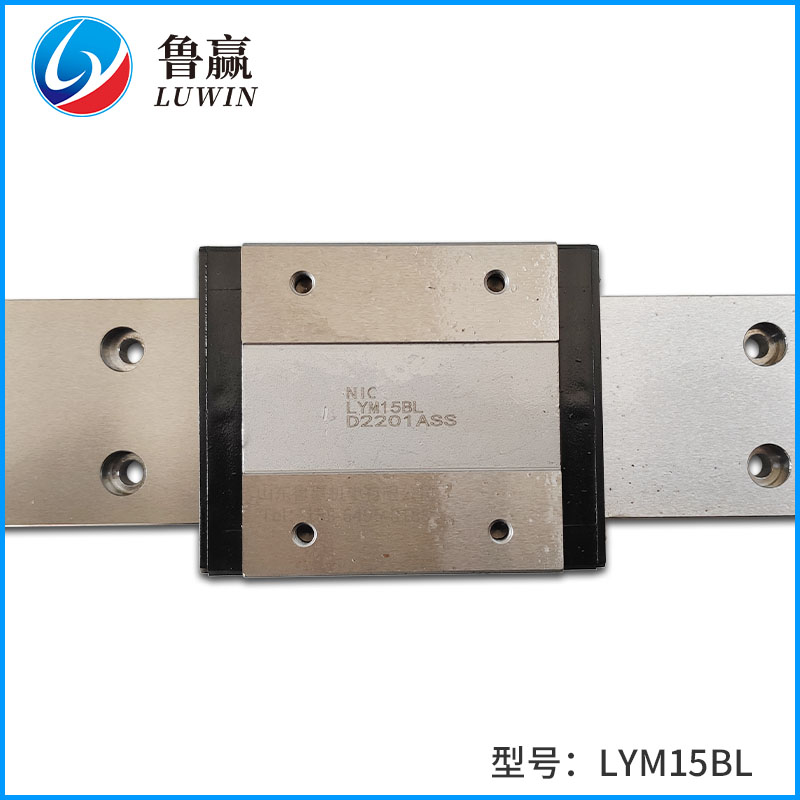

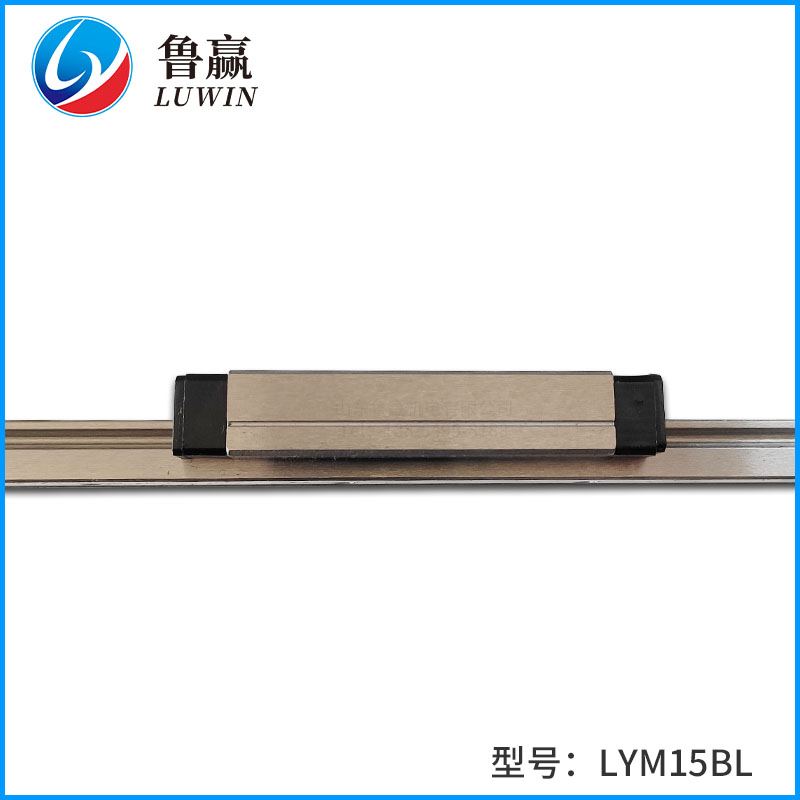

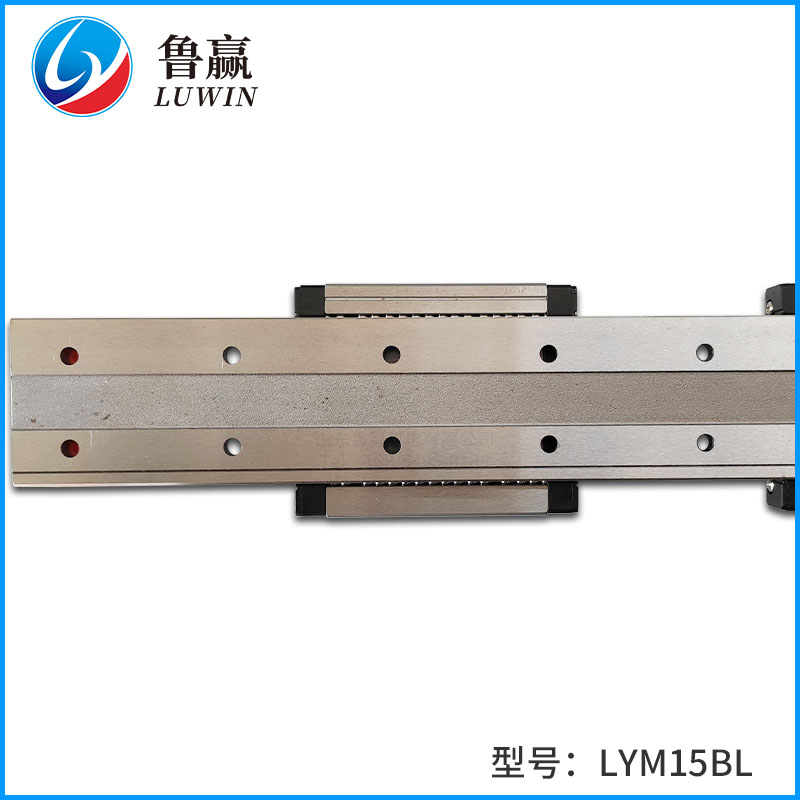

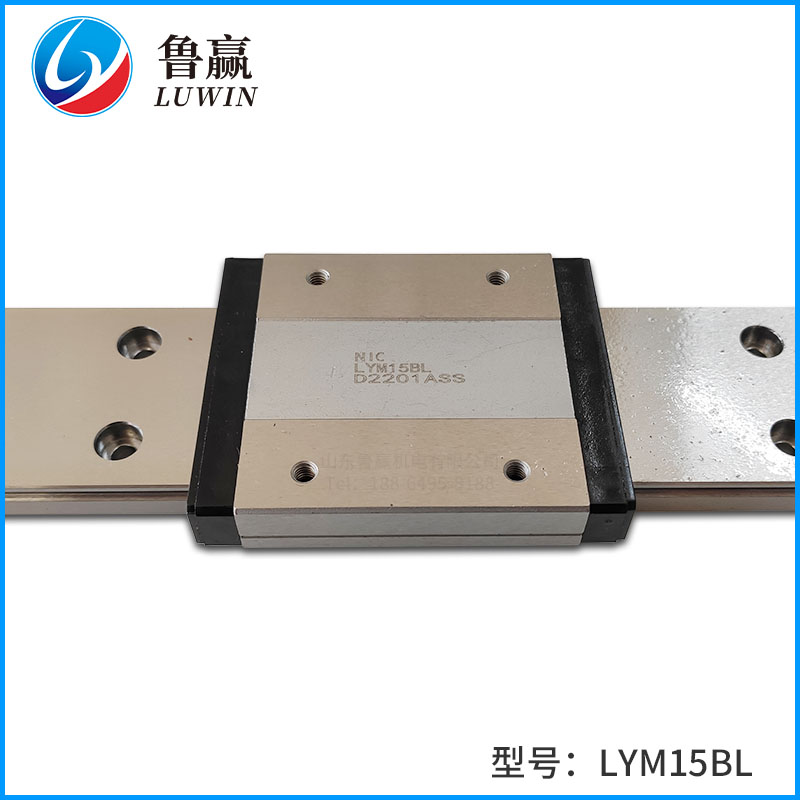

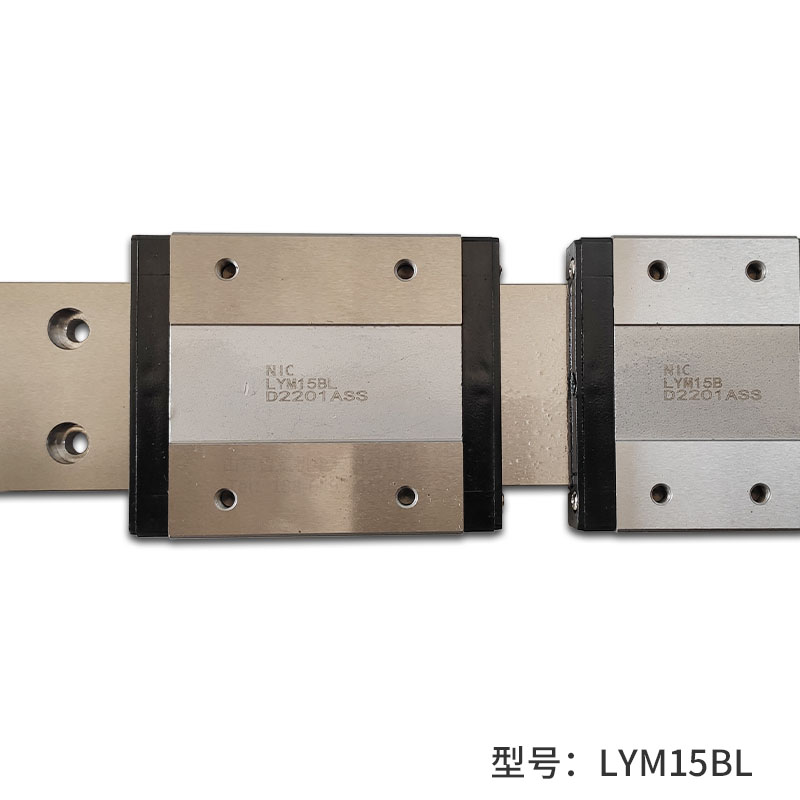

| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||
| LYM15B | 16 | 3.4 | 9 | 60 | 45 | 7.5 | 20 | 38.0 | 24.8 | 5.2 | M3 | M4×4.2 | 3.2 | 0.143 | |
| LYM15BL | 16 | 3.4 | 9 | 60 | 45 | 7.5 | 35 | 57.0 | 73.8 | 5.2 | M3 | M4×4.2 | 3.2 | 0.215 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷 C KN |
基本静额定负荷 C0 KN |
容许静力矩 | 导轨 重量 kg/m |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | WB | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM15B | 42 | 23 | 9.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×10 | 6.77 | 9.22 | 199.3 | 56.66 | 56.67 | 2.86 |
| LYM15BL | 42 | 23 | 9.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×10 | 8.93 | 13.38 | 299 | 122.60 | 122.61 | 2.86 |
