单位：mm
| 型号 | 组件尺寸 | 滑块尺寸 | 滑块 重量 kg |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×l | H2 | |||

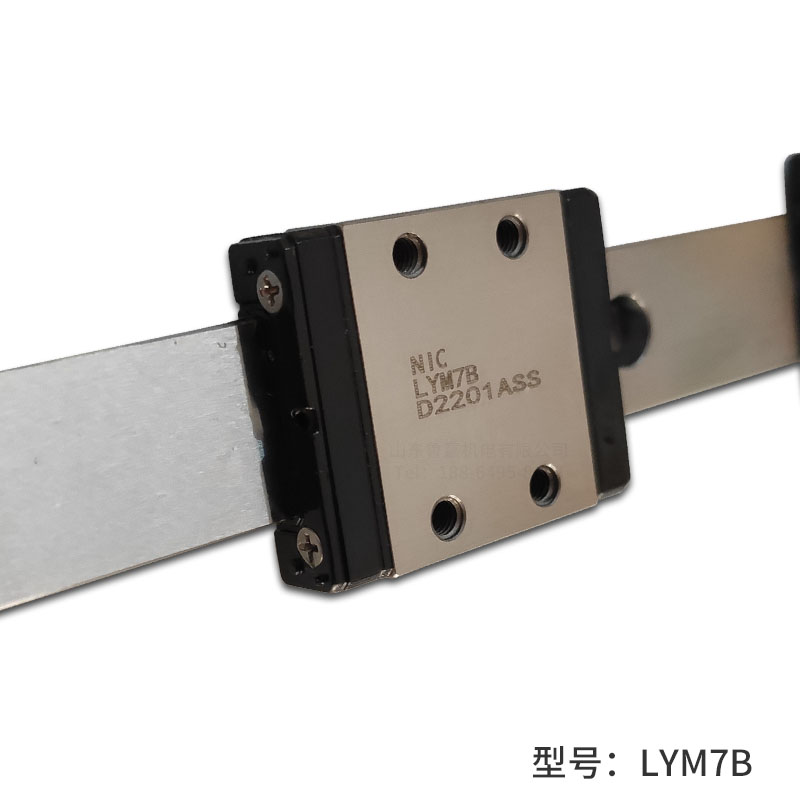

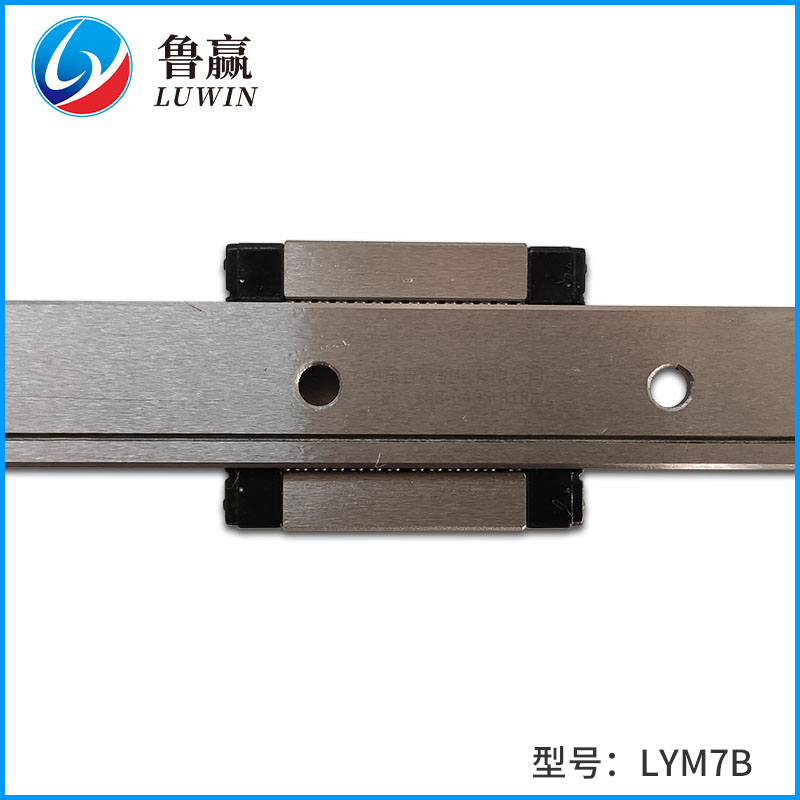

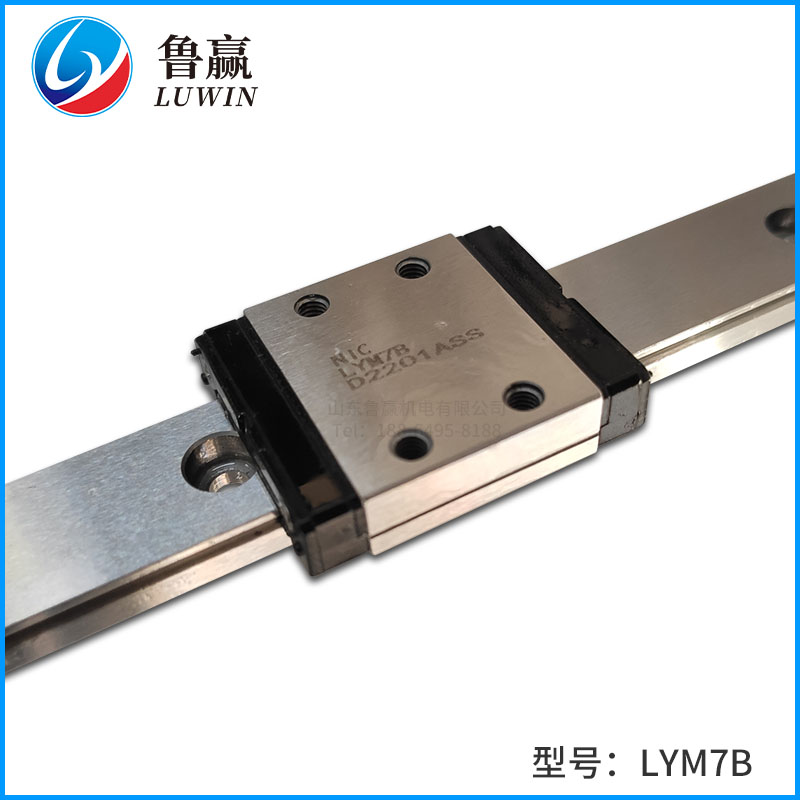

| LYM7B | 9 | 1.9 | 5.5 | 25 | 19 | 3.0 | 10 | 21 | 31.2 | - | Φ1.2 | M3×3 | 1.85 | 0.020 | |
| LYM7BL | 9 | 1.9 | 5.5 | 25 | 19 | 3.0 | 19 | 30.8 | 41.0 | - | Φ1.2 | M3×3 | 1.85 | 0.029 | |
| 型号 | 导轨尺寸 | 导轨固定 螺栓尺寸 mm |
基本动额定负荷 C KN |
基本静额定负荷 C0 KN |
容许静力矩 | 导轨 重量 kg/m |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | WB | HR | D | h | d | P | E | MR N-m |
MP N-m |
MY N-m |
|||||
| LYM7B | 14 | - | 5.2 | 6 | 3.2 | 3.5 | 30 | 10 | M3×6 | 1.37 | 2.06 | 15.7 | 7.14 | 7.14 | 0.51 |
| LYM7BL | 14 | - | 5.2 | 6 | 3.2 | 3.5 | 30 | 10 | M3×6 | 1.77 | 3.14 | 23.45 | 15.53 | 15.53 | 0.51 |
