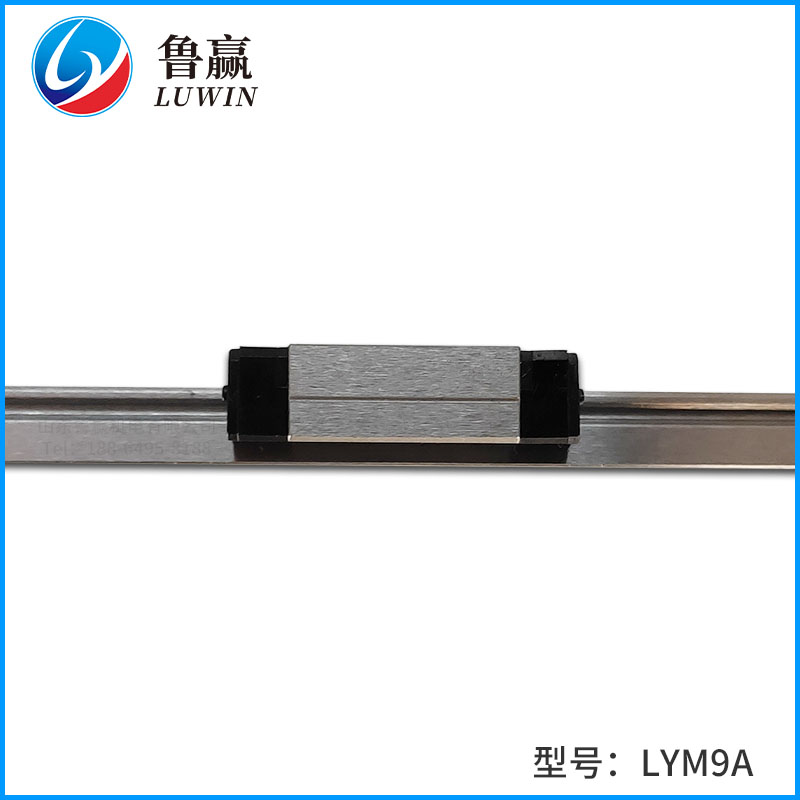

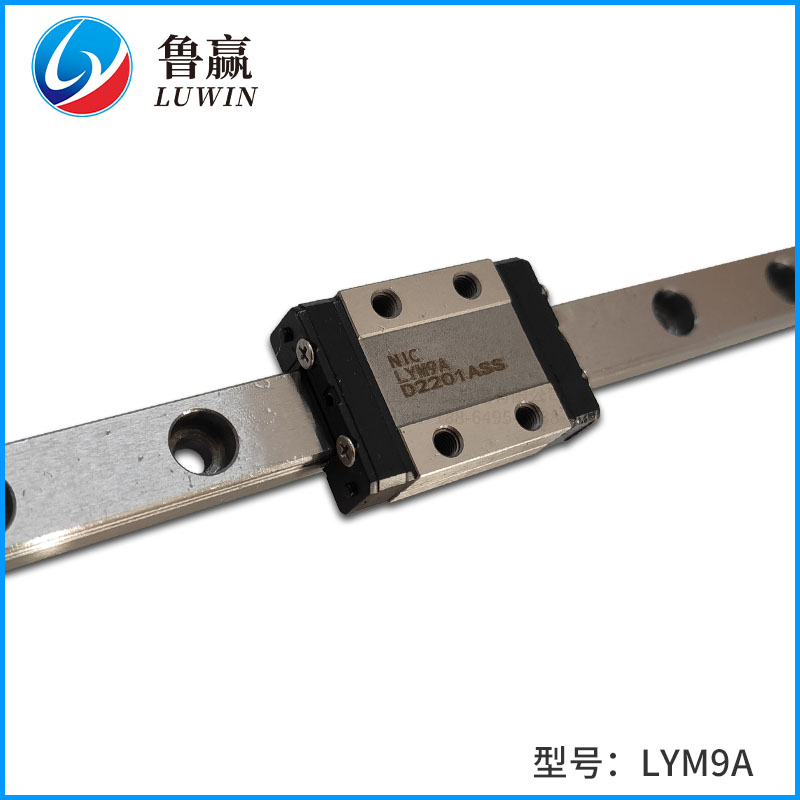

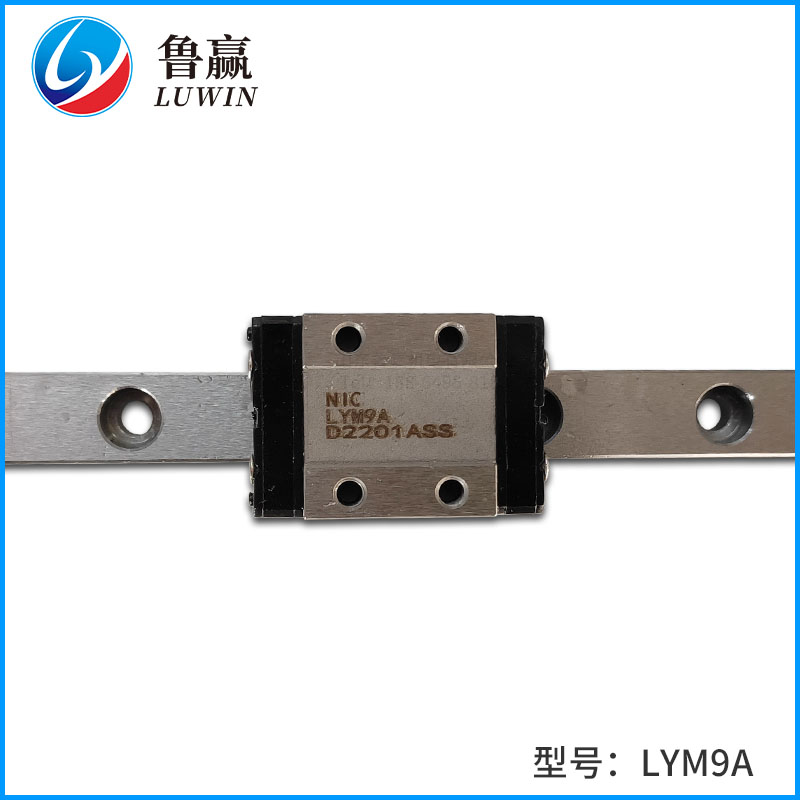

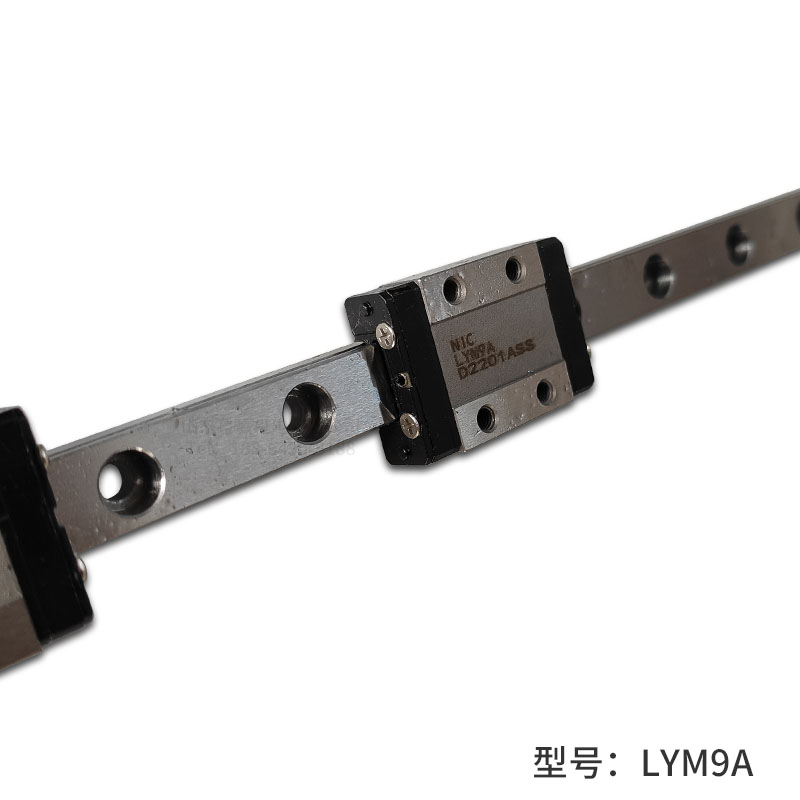

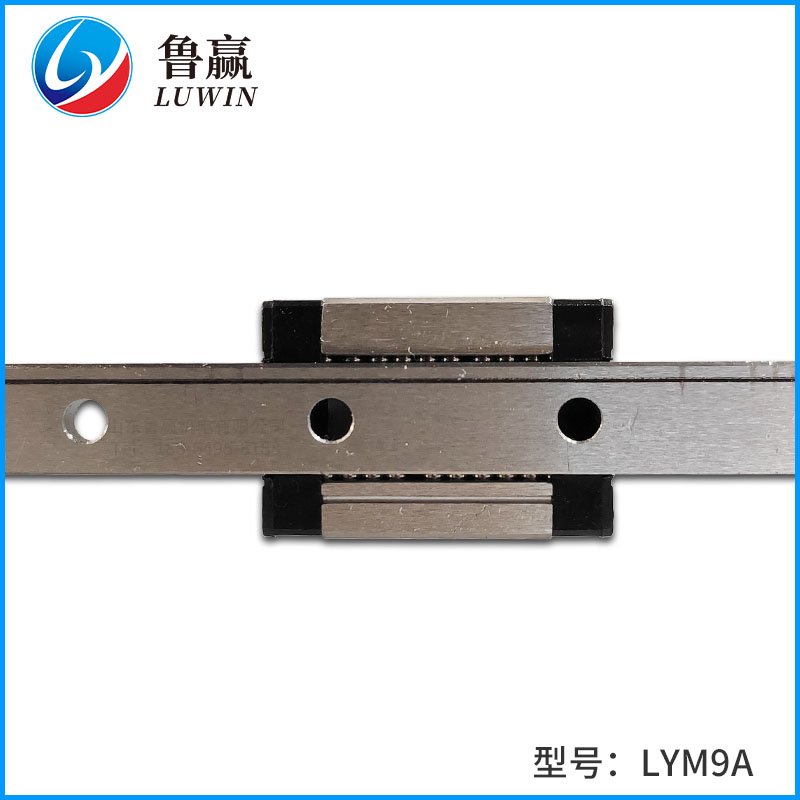

LYM9A LYM9A LYM9A LYM9A LYM9A

lym-a 系列 参数

单位:mm

型号 组件尺寸 滑块尺寸 滑块
重量
kg
H H1 N W B B1 C L1 L G Gn M×l H2
LYM9A 10 2 5.5 20 15 2.5 10 18.9 28.9 - Φ1.4 M3×3 1.8 0.016
LYM9AL 10 2 5.5 20 15 2.5 16 29.9 39.9 - Φ1.4 M3×3 1.8 0.026
型号 导轨尺寸 导轨固定
螺栓尺寸
mm
基本动额定负荷C
KN
基本静额定负荷C0
KN
容许静力矩 导轨
重量
kg/m
WR HR D h d P E MR
N-m
MP
N-m
MY
N-m
LYM9A 9 6.5 6 3.5 3.5 20 7.5 M3×8 1.86 2.55 11.8 7.35 7.35 0.38
LYM9AL 9 6.5 6 3.5 3.5 20 7.5 M3×8 2.55 4.02 19.6 18.62 18.62 0.38
