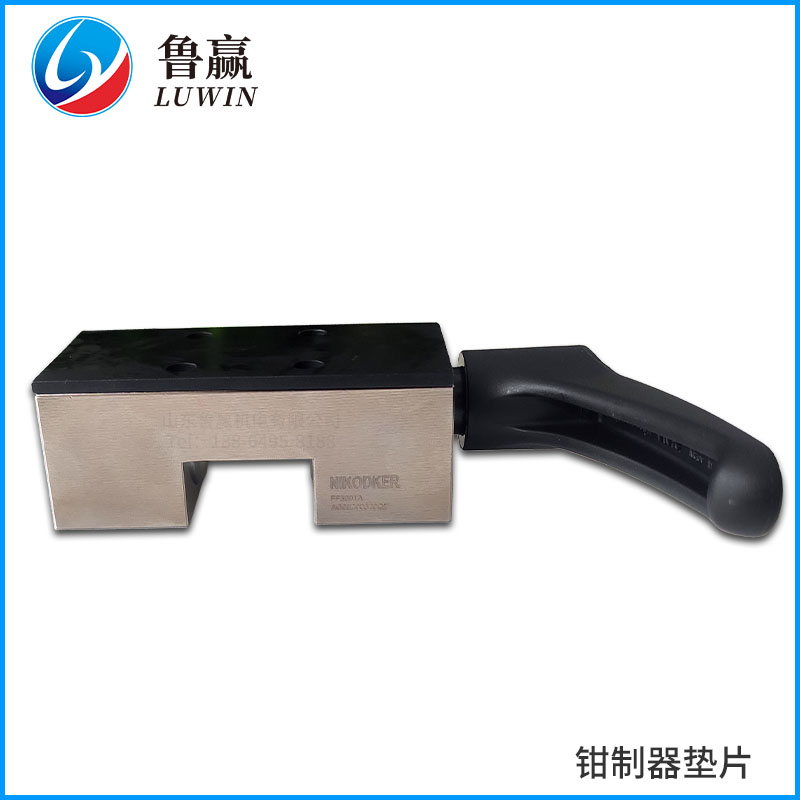

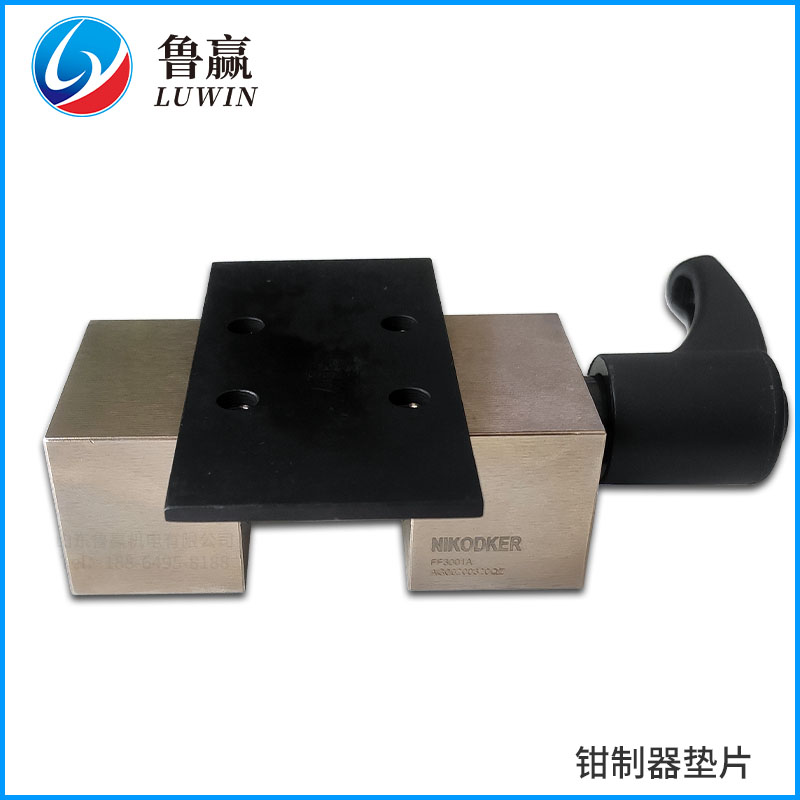

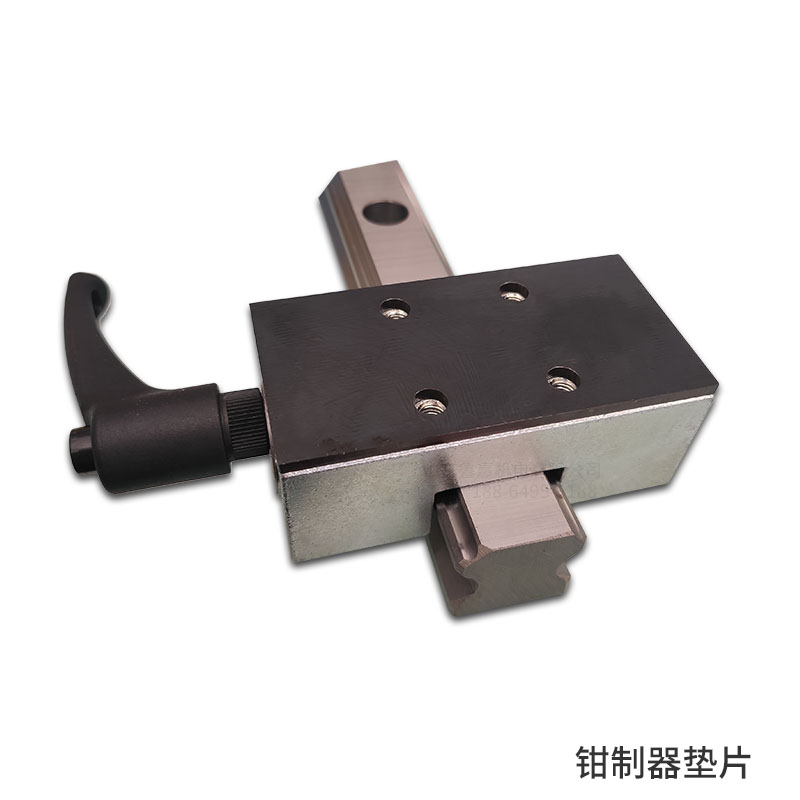

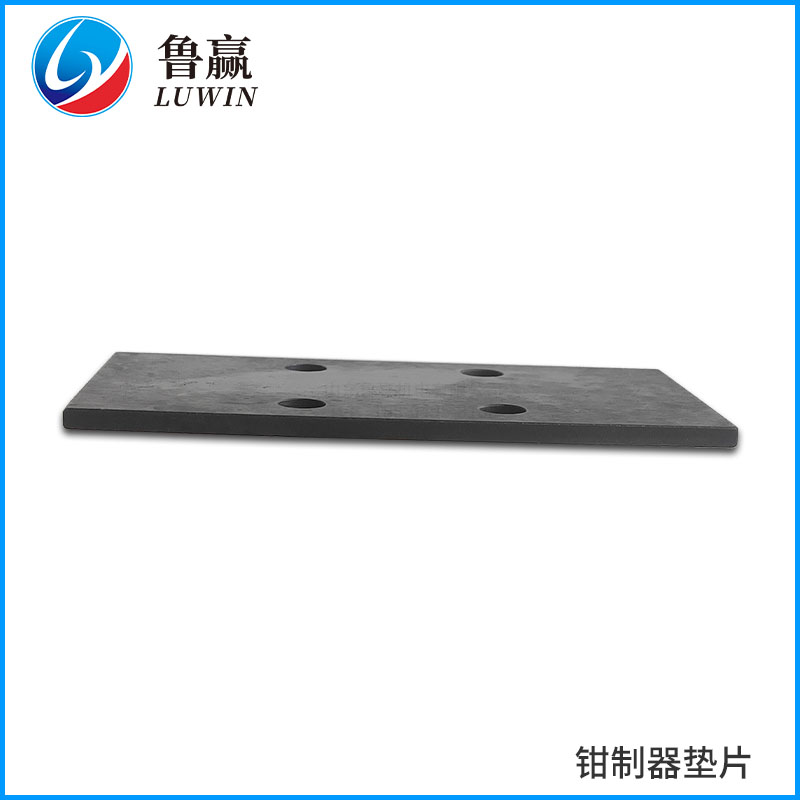

导轨钳制器垫片

loading
LOADING IMAGES
导轨钳制器垫片 导轨钳制器垫片 导轨钳制器垫片 导轨钳制器垫片 导轨钳制器垫片

参数

FF · 一

FF · 二

HK

PDF产品书

辅助垫片 产品参数

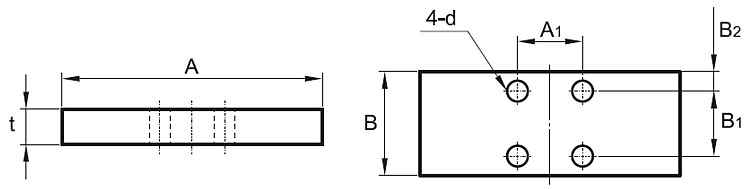

垫片参数图

单位：mm

规格 A A1 B B1 B2 d t 适配滑块型号(*1)(示例型号)
PFF-15-4 47 17 25 17 4 4.5 4 HGH15/QHH15
PFF-15-3 47 17 25 17 4 4.5 3 HGH15/EGW15/QEH15/QEW15/RGH15
PFF-20-1 60 19 28 19 4.5 5.5 1 RGH20/QRH20
PFF-25-4 70 22 32 22 5 6.5 4 HGH25/QHH25
PFF-25-1 70 22 32 22 5 6.5 1 EGH25/EGW25/QEH25/QEW25
PFF-30-3 90 28 45 28 8.5 6.5 3 HGH30/EGH30/EGW30/QHH30/QEH30/QEW30
PFF-30-1 90 28 45 28 8.5 6.5 1 RGH30
PFF-35-7 100 30 47 30 88.5 6.5 7 HGH35/QHH55
PFF-35-2 100 30 47 30 88.5 6.5 2 EGH35/EGW35/QEH35/QEW35

*1：限于各品牌导轨产品系列繁多，上述垫片尺寸仅应用于示例直线导轨。若使用其他品牌导轨，请依据夹紧装置的组合高度，选择合适的垫片。

垫片选型表FF系列（· 示例品牌）

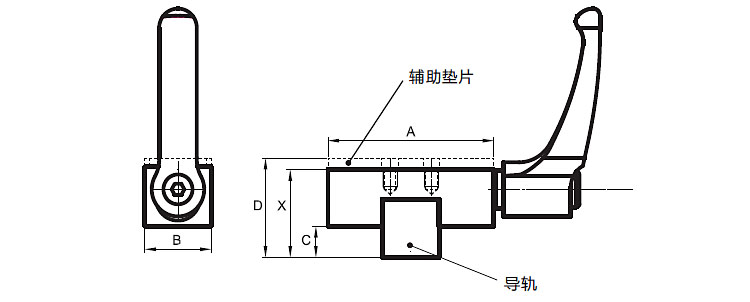

垫片选型表
导轨
系列 		导轨尺寸 滑块类别 规格 垫片 安装尺寸
A B C D X
HG/QH 15 HGH15/QHH15 FF1501A PFF-15-4 47 25 6 28 24
15 HGL15/HGW15/QHW15 FF1501A - 47 25 6 24 24
25 HGH25/QHH25 FF2501A PFF-25-4 70 32 10 40 36
25 HGL25/HGW25/QHW25 FF2501A - 70 32 10 36 36
30 HGH30/QHH30 FF3001A PFF-30-3 90 45 10 45 42
30 HGL30/HGW30/QHW30 FF3001A - 90 45 10 42 42
35 HGH35/QHH35 FF3501A PFF-35-7 100 47 13 55 48
35 HGL35/HGW35/QHW35 FF3501A - 100 47 13 48 48
EG/QE 15 EGH15/EGW15/QEH15/QEW15 FF1501A PFF-15-3 47 25 3.5 24 21
20 EGH20/EGW20/QEH20/QEW20 FF2001A - 60 28 6 28 28
25 EGH25/EGW25/QEH25/QEW25 FF2501A PFF-25-1 70 32 6 33 32
30 EGH30/EGW30/QEH30/QEW30 FF3001A PFF-30-3 90 45 7 42 39
35 EGH35/EGW35/QEH35/QEW35 FF3501A PFF-35-2 100 47 11.5 48 46
RG/QR 15 RGH15 FF1501A PFF-15-3 47 25 7.5 28 25
20 RGH20/QRH20 FF2001A PFF-20-1 60 28 12 34 33
25 RGH25/QRH25 FF2501A PFF-25-3 70 32 12 40 37
30 RGH30/QRH30 FF3001A PFF-30-1 90 45 12 45 44
35 RGH35/QRH35 FF3501A PFF-35-6 100 47 15 55 49

*1：上述仅列出了示例品牌直线导轨的选型参考表，若贵公司使用其它导轨厂商产品，可依据上述选型方式为参考，也可以致电我们，非常乐意为您效劳，未尽之处，请多包涵。

垫片选型表FF系列（·THK）

垫片选型表
导轨
系列 		导轨尺寸 滑块类别 规格 垫片 安装尺寸
A B C D X
HSR 15 R/RM/YR/YRM FF1501A PFF-15-4 47 25 6 28 24
15 A/AM/B/BM FF1501A - 47 25 6 24 24
25 R/RM/LR/LRM/YR/YRM FF2501A PFF-25-4 70 32 10 40 36
25 A/AM/LA/LAM/B/BM/LB/LBM/CA /CAM/HA/HAM/CB/CBM/HB/HBM FF2501A - 70 32 10 36 36
30 R/RM/LR/LRM/YR/YRM FF2501A PFF-25-4 70 32 10 40 36
30 A/AM/LA/LAM/B/BM/LB/LBM/CA /CAM/HA/HAM/CB/CBM/HB/HBM FF2501A - 70 32 10 36 36
35 R/RM/LR/LRM/YR/YRM FF2501A PFF-25-4 70 32 10 40 36
35 A/AM/LA/LAM/B/BM/LB/LBM/CA /CAM/HA/HAM/CB/CBM/HB/HBM FF2501A - 70 32 10 36 36
SHS 15 C/LC/V/LV FF1501A PFF-15-2 47 25 4 24 22
15 R FF1501A PFF-15-6 47 25 4 28 22
20 C/LC/V/LV FF2001A PFF-20-1 60 28 7 30 29
25 C/LC/V/LV FF2501A PFF-25-2 70 32 8 36 34
25 R/LR FF2501A PFF-25-6 70 32 8 40 34
30 C/LC/V/LV FF3001A PFF-30-3 90 45 7 42 39
30 R/LR FF3001A PFF-30-6 90 45 7 45 39
35 C/LC/V/LV FF3501A PFF-35-3 100 47 10 48 45
35 R/LR FF3501A PFF-35-10 100 47 10 55 45
SSR 15 XW/XWM/XV/XVM/XTB FF1501A PFF-15-3 47 25 3.5 24 21
20 XW/XWM/XV/XVM/XTB FF2001A - 60 28 6 28 28
25 XW/XWM/XV/XVM/XTB FF2501A PFF-25-1 70 32 6 33 32
30 XW/XWM FF3001A PFF-30-3 90 45 7 42 39
35 XW FF3501A PFF-35-2 100 47 11.5 48 46
SR 15 V/VM/W/WM/SB/SBM/TB/
TBM /MSV/MSW 		FF1501A PFF-15-3 47 25 3.5 24 21
20 V/VM/W/WM/SB/SBM/TB/
TBM /MSV/MSW 		FF2001A - 60 28 6 28 28
25 V/VM/W/WM/SB/SBM/TB/TBM FF2501A PFF-25-1 70 32 6 33 32
30 V/VM/W/WM/SB/SBM/TB/TBM FF3001A PFF-30-3 90 45 7 42 39
35 V/VM/M/WM/SB/SBM/TB/TBM FF3501A PFF-35-2 100 47 11.5 48 46
NR/NRS 30 R/LR/A/LA/B/LB FF3001A PFF-30-1 90 45 5 38 37
35 R/LR/A/LA/B/LB FF3501A PFF-35-1 100 47 8.5 44 43
SVR/SVS 30 R/LR/C/LC FF3001A PFF-30-1 90 45 5 38 37
35 R/LR/C/LC FF3501A PFF-35-1 100 47 8.5 44 43
SR 25 R/LR FF2501A PFF-25-3 70 32 11 40 37
30 C/LC FF3001A - 90 45 10 45 42
30 R/LR FF3001A PFF-30-3 90 45 10 45 42
35 R/LR FF3501A PFF-35-6 100 47 14 55 49

*1：上述仅列出了 THK 品牌直线导轨的选型参考表，若贵公司使用其它导轨厂商产品，可依据上述选型方式为参考，也可以致电我们，非常乐意为您效劳，未尽之处，请多包涵。

垫片选型表HK系列（· 示例品牌）

垫片选型表
导轨
系列 		导轨尺寸 滑块类别 规格 垫片 安装尺寸
A B C D X
HG/QH 15 HGH15/QHH15 HK1501A PHK-15-4 47 24 6.5 28 24
15 HGL15/HGW15/QHW15 HK1501A - 47 24 6.5 24 24
20 HGH20/HGW20/QHH20/QHW20 HK2001A PHK-20-1 60 24 9 30 29
25 HGH25/QHH25 HK2501A PFF-25-4 70 30 13 40 36
25 HGL25/HGW25/QHW25 HK2501A - 70 30 13 36 36
30 HGH30/QHH30 HK3001A PFF-30-3 90 39 12 45 42
30 HGL30/HGW30/QHW30 HK3001A - 90 39 12 42 42
35 HGH35/QHH35 HK3501A PFF-35-7 100 39 13 55 48
35 HGL35/HGW35/QHW35 HK3501A PHK-35-3 100 39 13 48 45
45 HGH45/QHH45 HK4501A PHK-45-10 120 44 18 70 60
45 HGL45/HGW45/QHW45 HK4501A - 120 44 18 70 60
55 HGH55 HK5501A PHK-55-10 140 49 21 80 70
55 HGL55/HGW55 HK5501A - 140 49 21 70 70
65 HGH65/HGW65 HK6501A - 160 64 24 90 90
EG/QE 15 EGH15/EGW15/QEH15/QEW15 HK1501A PHK-15-3 47 24 3.5 24 21
20 EGH20/EGW20/QEH20/QEW20 HK2001A - 60 24 8 28 28
25 EGH25/EGW25/QEH25/QEW25 HK2501A PHK-25-1 70 30 8 33 32
30 EGH30/EGW30/QEH30/QEW30 HK3001A PHK-30-4 90 39 8 42 38
35 EGH35/EGW35/QEH35/QEW35 HK3501A PHK-35-4 100 39 12 48 44

*1：上述仅列出了示例品牌直线导轨的选型参考表，若贵公司使用其它导轨厂商产品，可依据上述选型方式为参考，也可以致电我们，非常乐意为您效劳，未尽之处，请多包涵。
