FR3000A
LOADING IMAGES
产品用途：
可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
产品导航：
NIKODKER线性光轴夹紧装置>
FR3000A
产品参数
PDF产品书

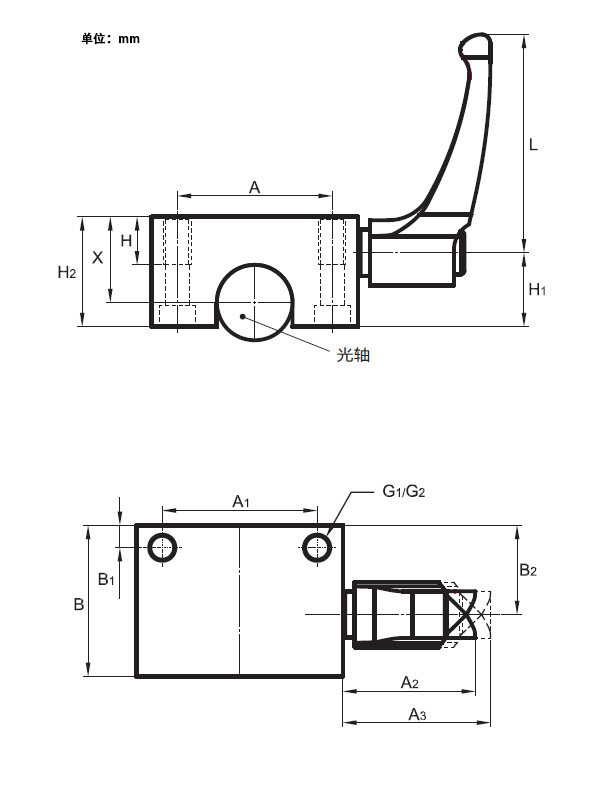

FR3000A 产品参数
单位:mm
Type
参数
A
78
A1
60
A2
38.5
A3
42
B
52
B1
9
B2
31
X
30
H
16
H1
26
H2
38
G1
M10
G2(*2)
M8
L
63
适合轴径
25
紧固扭矩N.m
7
夹紧力(*1)N
1500
质量Kg
1.0
*1：按照所示的紧固扭矩拧紧后的值。
*2：从下方固定时的螺纹公称直径。
PDF产品书（手动型）
点击预览（下载）
