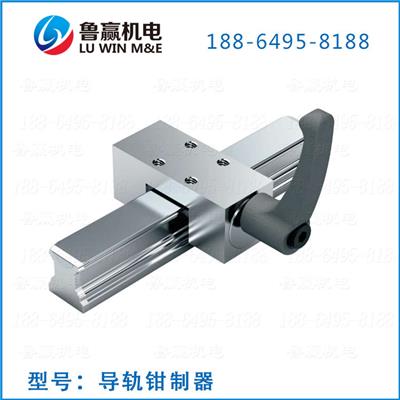

HK3001A
LOADING IMAGES
-
产品用途：
- 可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
| Type | 参数 |
|---|
| A | 90 |
| A1 | 22 |
| A2 | 50.5 |
| A3 | 46.5 |
| B | 39 |
| B1 | 22 |
| B2 | 8.5 |
| G | M6 |
| H | 8 |
| H1 | 21.5 |
| L | 78 |
| 紧固扭矩N.m | 15 |
| 夹紧力(*1)N | 2000 |
| 质量Kg | 0.83 |
*1：按照所示的紧固扭矩拧紧后的值。
*2：通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
