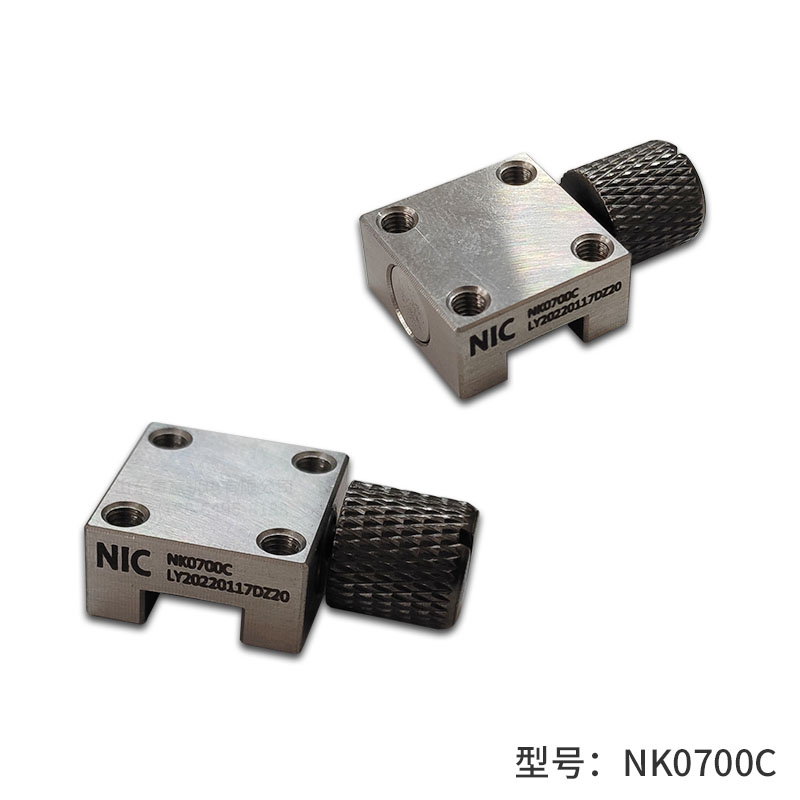

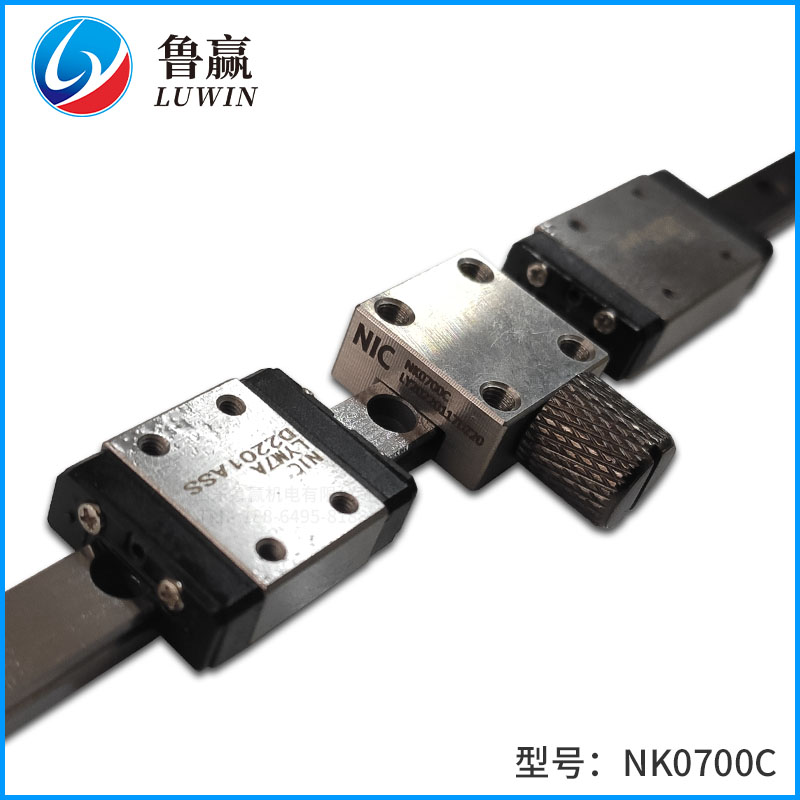

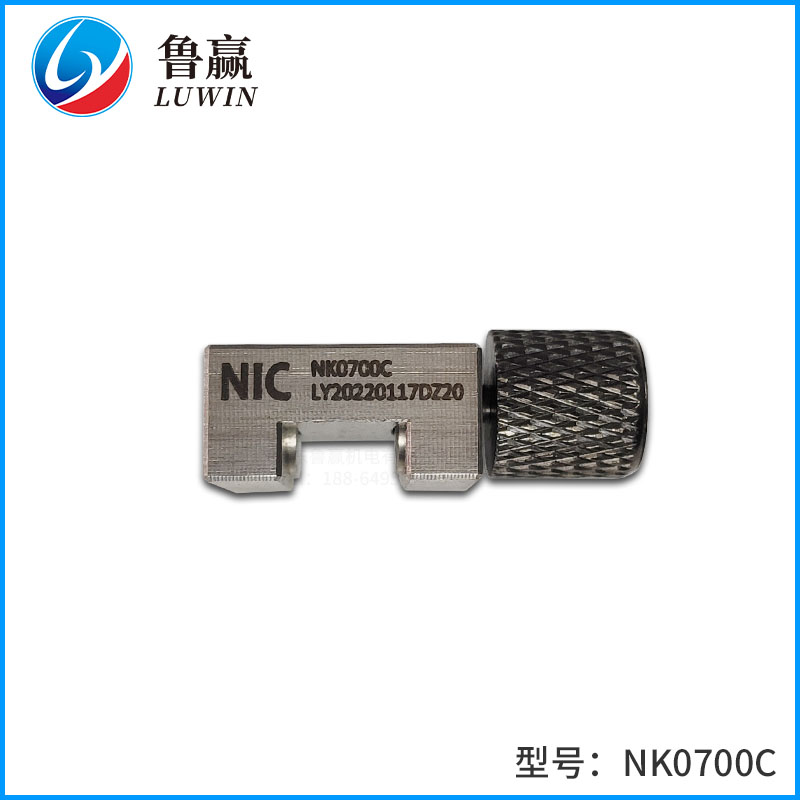

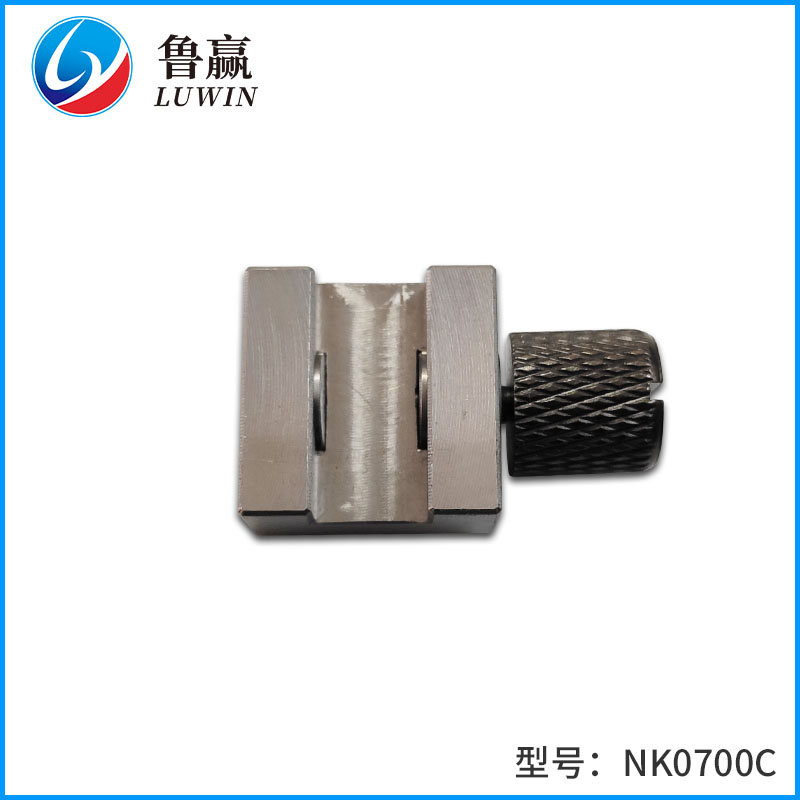

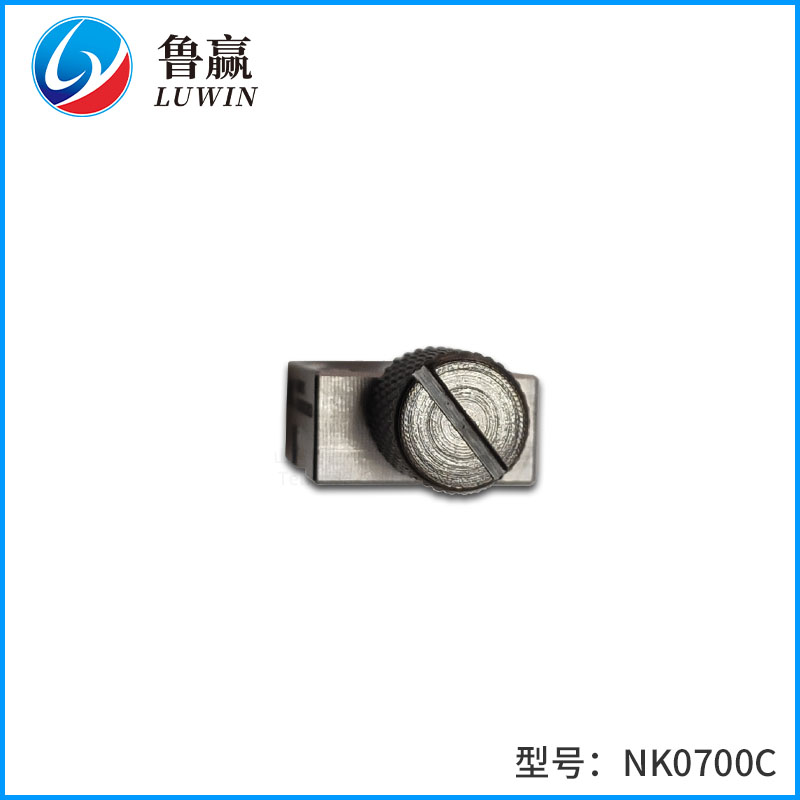

NK0700C
LOADING IMAGES
-
产品用途：
- 导轨钳制器垫片主要应用于各型号钳制器，作用是是钳制器安装高度与原导轨滑块安装高度达到一致，从而达到更好的挡停或者固定效果。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
单位：mm
| 型号 | A | A1 | A2 | B | B1 | B2 | G | K | H1 | 保持力 *1N |
螺丝紧固 扭矩N·m |
质量 Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NK0700C | 17 | 12 | 7 | 12 | 8 | 2 | M2 | 6 | 4.3 | 65 | 0.11 | 0.01 |
| NK0900C | 20 | 15 | 9 | 17 | 11 | 3 | M3 | 8 | 5.35 | 100 | 0.17 | 0.02 |
| NK1200C | 27 | 20 | 10 | 19 | 13 | 3 | M3 | 10 | 7.15 | 150 | 0.35 | 0.04 |
| NK1500C | 32 | 25 | 14 | 20 | 14 | 3 | M3 | 12 | 8.05 | 180 | 0.75 | 0.05 |
| NK2000C | 46 | 38 | 14 | 26 | 19 | 3.5 | M4 | 14 | 9.6 | 220 | 1.3 | 0.12 |
*1：NK系列微型导轨钳制器，为定制型号，可定制适配 7-20 直线导轨。
*2：定制产品货期稍长，如需定制，请提前联系客服。
