AMS AHG 快速静音导轨

AMS AHG 快速静音导轨产品分类（部分）：

·AHG-(S)亚母斯生产的 SQG（Very Speed, Very Quiet Guide）系列，即使在高速运转时也几乎不会产生噪音。该产品无需上油，并通过表面特殊处理（SMSC）进行半永久的防锈处理。

·AHG 产品因其高速运行特性，可用于喷墨和激光雕刻机等多种应用。AHG产品可进行“N”，“S”等表面处理，以防生锈。

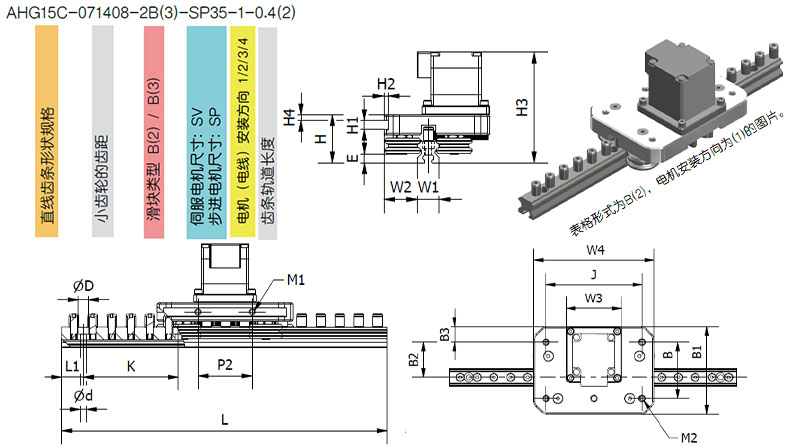

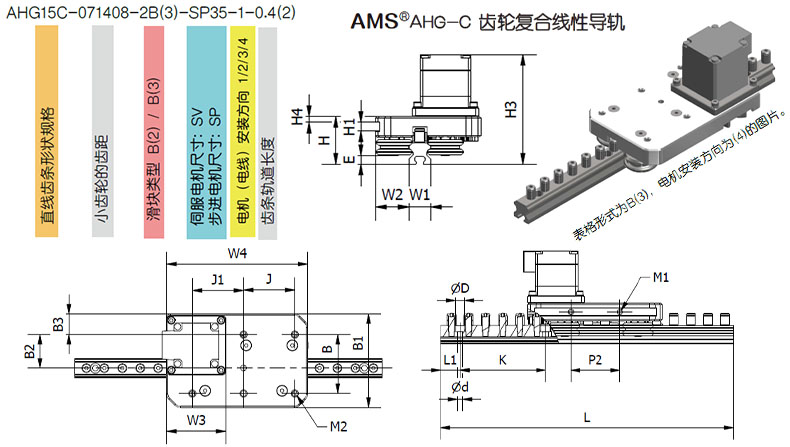

·AHG-P系列通过将专门设计的高轻度滚针固定在现有直线导轨顶部，增加了类似齿条的功能。与AHG-C产品相比，该产品更具竞争力，无需润滑，可在高粉尘环境中使用。

·AHG-K齿条直线导轨，该产品是在传统直线导轨的底部加工齿条齿轮，并在两端加工螺纹以固定必要的部件，可应用于纺织部分前进和后退功能以及电梯的上下功能，从而形成一个具有出色刚性的系统。导轨两端，按照客户所需进行加工。

注：更多产品分类及特点，请参考亚母斯产品样册，或联系本公司工作人员。

滑块的滚轮材质：

G1：滚轮为不锈钢材质。

G6：滚轮为特殊的不锈钢材质，硬度比普通不锈钢高。

G8：滚轮为碳钢材质，表面镀硬铬。

注：导轨材质均为G8碳钢材质。

导轨表面处理方式：

1.表面镀镍（N），导轨单根最长可达2000mm以内。

2.SMSC处理（S），导轨单根最长可达2400mm以内。

3.表面镀锌（Z），导轨单根最长可达3000mm以内。

4.表面无任何处理，导轨单根最长可达4000mm。

使用温度范围表示：

型号后无后缀：常温环境。

H1：可使用温度+120℃至+300℃。

H2：可使用温度+300℃至+500℃。

H3：可使用温度+500℃至+800℃。

H4：可使用温度+800℃至+1200℃（需咨询本公司）。

AHG 系列产品参数：

AHG-1

AHG-2

AHG-3

AHG-P-1

AHG-P-2

AHG-SL-K

AHG-FL-K

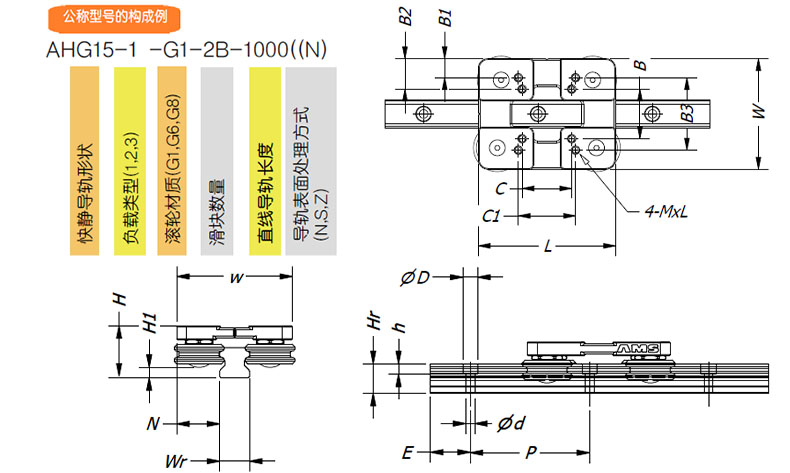

AMS AHG 快静导轨参数

单位：mm

公称型号 AHG-TYPE（导轨参数）
H H1 N W B B2 B1 B3 C C1 Hr D h d E P Cy
Kgf		 Coy
Kgf
AHG15-1-G1 26 5 21.5 58 26 16 10 38 26 30 15 7.5 5.3 4.5 20 60 215 77
AHG20-1-G1 30 7.5 22 64 32 16 5.5 53 36 40
50		 17.5 9.5 7 6 20 60 336 142
AHG25-1-G1 36 10.5 23.5 70 25 17.5
22.5		 6.5 35
57		 35 45
50		 22 11 9 7 20 60 403 170
AHG30-1-G1 45 9.5 32 92 40 26 10 72 40 52
60		 26 14 12 9 20 80 646 274
AHG35-1-G1 58 11.5 38 110 50 30 14 82 50 62
72		 29 14 12 9 20 80 964 421

1N=0.102Kgf

注：滑块间隙公差是0.03mm以内，如需其它公差，请咨询本公司。

注：带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询本公司。

AMS AHG 快静导轨参数

单位：mm

公称型号 AHG-TYPE（导轨参数）
H H1 N W B B2 B1 B3 C C1 L M Wr Hr D h d E P Cy
Kgf		 Coy
Kgf		 Cz
Kgf		 Coz
Kgf		 滑块
Kg
AHG15-2-G1 26 5 21.5 58 26 16 10 38 26 30 72 M4×7 15 15 7.5 5.3 4.5 20 60 430 154 620 74 0.32
AHG20-2-G1 30 7.5 22 64 32 16 5.5 53 36 40
50		 83 M5×8 20 17.5 9.5 7 6 20 60 672 284 316 136 0.43
AHG25-2-G1 36 10.5 23.5 70 25 17.5
22.5		 6.5 35
57		 35 45
50		 90 M6×10 23 22 11 9 7 20 60 806 340 360 160 0.58
AHG30-2-G1 45 9.5 32 92 40 26 10 72 40 52
60		 110 M8×12.5 28 26 14 12 9 20 80 1292 584 608 258 1.25
AHG35-2-G1 58 11.5 38 110 50 30 14 82 50 62
72		 120 M8×12.5 34 29 14 12 9 20 80 1928 842 906 396 2.47

1N=0.102Kgf

注：滑块间隙公差是0.03mm以内，如需其它公差，请咨询本公司。

注：带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询本公司。

AMS AHG 快静导轨参数

单位：mm

公称型号 AHG-TYPE（导轨参数）
H H1 N W B B2 B1 B3 C C1 L M Wr Hr D h d E P Cy
Kgf		 Coy
Kgf		 Cz
Kgf		 Coz
Kgf		 滑块
Kg
AHG15-3 26 5 21.5 58 26 16 10 38 26 30 72 M4×7 15 15 7.5 5.3 4.5 20 60 0 0 0 0 0.32
AHG20-3 30 7.5 22 64 32 16 5.5 53 36 40
50		 83 M5×8 20 17.5 9.5 7 6 20 60 0 0 0 0 0.43
AHG25-3 36 10.5 23.5 70 25 17.5
22.5		 6.5 35
57		 35 45
50		 90 M6×10 23 22 11 9 7 20 60 0 0 0 0 0.58
AHG30-3 45 9.5 32 92 40 26 10 72 40 52
60		 110 M8×12.5 28 26 14 12 9 20 80 0 0 0 0 1.25
AHG35-3 58 11.5 38 110 50 30 14 82 50 62
72		 120 M8×12.5 34 29 14 12 9 20 80 0 0 0 0 2.47

1N=0.102Kgf

注：滑块间隙公差是0.03mm以内，如需其它公差，请咨询本公司。

注：带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询本公司。

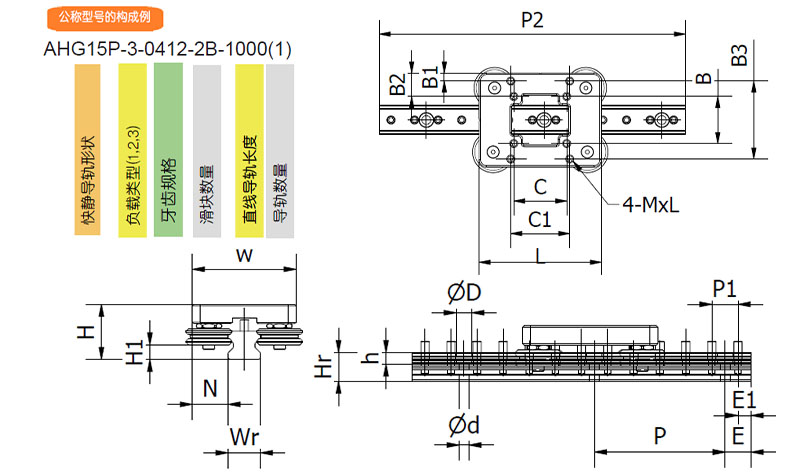

AMS AHG-P 快静导轨参数

单位：mm

公称型号 AHG-P-1 快静直线导轨
H H1 N W B B2 B1 B3 C C1 L M Wr Hr D h d E P
P1		 Cy
Kgf		 Coy
Kgf		 Cz
Kgf		 Coz
Kgf		 滑块
Kg
AHG15P-1 30 5 21.5 58 26 16 10 38 26 30 72 M4×7 15 15 7.5 5.3 4.5 12 60
12		 215 77 89 37 0.32
AHG20P-1 34 7.5 22 64 32 16 5.5 53 36 40 83 M5×8 20 17.5 9.5 7 6 16 80
16		 336 142 158 68 0.43
AHG25P-1 42 10.5 23.5 70 35 17.5 6.5 57 35 45 90 M6×10 23 22 11 9 7 20 80
20		 403 170 180 80 0.58
AHG30P-1 55 9.5 32 92 40 26 10 72 40 60 110 M8×12.5 28 26 14 12 9 25 100
25		 646 274 304 129 1.25
AHG35P-1 64 11.5 38 110 50 30 14 82 50 62 120 M8×12.5 34 29 14 12 9 30 120
30		 964 421 453 198 2.47

1N=0.102Kgf

注：滑块间隙公差是0.03mm以内，如需其它公差，请咨询本公司。

注：带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询本公司。

AMS AHG-P 快静导轨参数

单位：mm

公称型号 AHG-P-2 快静直线导轨
H H1 N W B B2 B1 B3 C C1 L M Wr Hr D h d E P
P1		 Cy
Kgf		 Coy
Kgf		 Cz
Kgf		 Coz
Kgf		 滑块
Kg
AHG15P-2 30 5 21.5 58 26 16 10 38 26 30 72 M4×7 15 15 7.5 5.3 4.5 12 60
12		 430 154 154 74 0.32
AHG20P-2 34 7.5 22 64 32 16 5.5 53 36 40 83 M5×8 20 17.5 9.5 7 6 16 80
16		 672 284 316 136 0.43
AHG25P-2 42 10.5 23.5 70 35 17.5 6.5 57 35 45 90 M6×10 23 22 11 9 7 20 80
20		 806 340 360 160 0.58
AHG30P-2 55 9.5 32 92 40 26 10 72 40 60 110 M8×12.5 28 26 14 12 9 25 100
25		 1292 548 608 528 1.25
AHG35P-2 64 11.5 38 110 50 30 14 82 50 62 120 M8×12.5 34 29 14 12 9 30 120
30		 1928 842 906 396 2.47

1N=0.102Kgf

注：滑块间隙公差是0.03mm以内，如需其它公差，请咨询本公司。

注：带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询本公司。

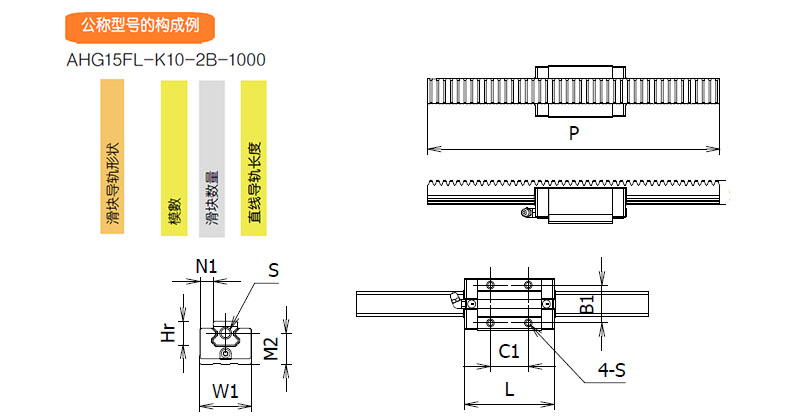

AMS AHG-K 快静导轨参数

单位：mm

公称型号 AHG-K 快静直线导轨
H H1 N N1 B C
C1		 W L 长滑块 H1 Wr 4-S M2 S 模
数		 齿面切向力
Fta
kN		 负荷荷重 滑块
重量
Kg		 滑块
重量
Kg
W1 L1 C(kfg) Co(kfg)
AHG15SL-K10 24 4.1 16 9.5 26 26
34		 34 56.6 34 73 13 15 M5 17 M6×10 1.0 0.36 133 198 190 280 0.17 1.28
AHG20SL-K15 30 4.5 21.5 11 32 32
50		 42 69 42 88 16.5 20 M6 22 M8×12.5 1.5 0.42 210 303 300 434 0.26 2.15
AHG25SL-K20 36 6.8 23.5 12.5 35 35
50		 48 80.8 48 107.8 20 23 M8 25 M10×15 2.0 0.75 287 434 410 620 0.38 2.88
AHG30SL-K20 42 7 31 16 40 40
60		 60 95.8 60 131.5 23 28 M10 30 M10×15 2.0 0.75 378 607 540 867 0.80 4.45
AHG35SL-K30 48 7.5 33 18 50 50
72		 70 111.1 70 153.1 34 34 M10 34 M12×17.5 3.0 1.70 1120 1320 1600 1800 1.20 6.00
AHG45SL-K40 60 8.9 37.5 20.5 60 60
80		 86 140 86 174 45 45 M12 45 M14×20 4.0 3.36 1680 1960 2400 2800 2.54 9.83

1N=0.102Kgf

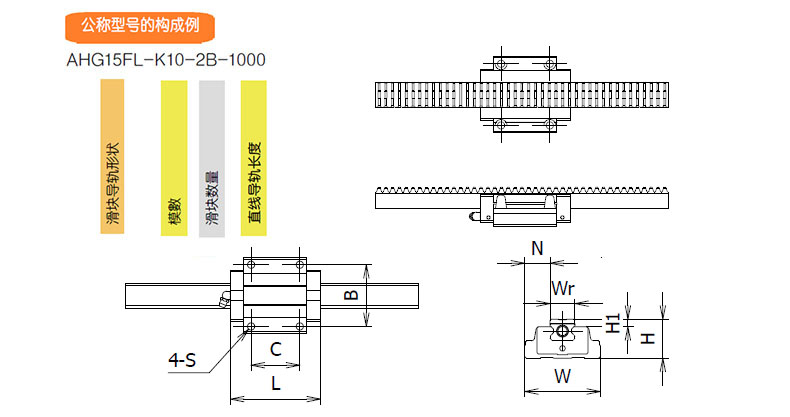

AMS AHG-K 快静导轨参数

单位：mm

公称型号 AHG-K 快静直线导轨
H H1 N N1 B C
C1		 W L 长滑块 H1 Wr 4-S M2 S 模
数		 齿面切向力
Fta
kN		 负荷荷重 滑块
重量
Kg		 滑块
重量
Kg
W1 L1 C(kfg) Co(kfg)
AHG15FL-K10 24 4.1 16 9.5 38 30 47 56.6 47 73 13 15 M5 17 M6×10 1.0 0.36 133 198 190 280 0.21 1.28
AHG20FL-K15 30 4.5 21.5 11 53 40 63 69 63 88 16.5 20 M6 22 M8×12.5 1.5 0.42 210 303 300 434 0.40 2.15
AHG25FL-K20 36 6.8 23.5 12.5 45 45 70 80.8 70 107.8 20 23 M8 25 M10×15 2.0 0.75 287 434 410 620 0.57 2.88
AHG30FL-K20 42 7 31 16 72 52 90 95.8 90 131.5 23 28 M10 30 M10×15 2.0 0.75 378 607 540 867 1.10 4.45
AHG35FL-K30 48 7.5 33 18 82 62 100 111.1 100 153.1 34 34 M10 34 M12×17.5 3.0 1.70 1120 1320 1600 1800 1.50 6.00
AHG45FL-K40 60 8.9 37.5 20.5 100 80 120 140 120 174 45 45 M12 45 M14×20 4.0 3.39 1680 1960 2400 2800 3.24 9.83

1N=0.102Kgf
