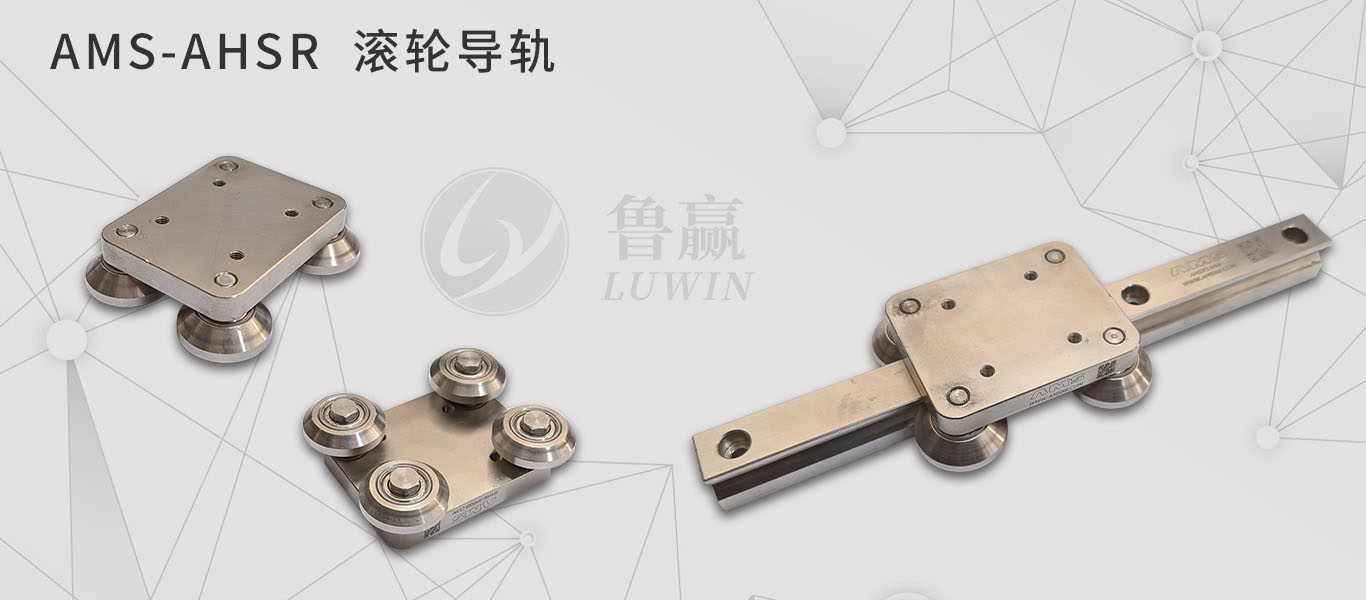

AMS 滚轮导轨

AHS 系列产品说明

AHS 系列滚轮导轨由G1/G2/G3/G7/G8组成，本系列标准品为G8系列，下面介绍相关产品特点：

G1:所有部件均由SUS304材质组成。导轨、滑块、轴承、各种螺母，刚性较低，低速、中速负载建议根据使用环境选择产品；可用于盐酸、有化学反应等防止生锈、盐分、有水、食品机械的环境，但是，如果要求更高的刚性，则应选择G7。

G2:主要部件导轨和滑块盖，铝合金材质经过特殊表面处理，硬度可达HRC45左右，滑块上的滚轮为工程塑料材质，轴承为SUS420材质，螺栓螺母为SUS304材质。一般用于水量大的设备，例如洗车设备等无需精度、防止生锈的地方；也适用于各种自动门设备。

G3:导轨和滑块盖，采用铝合金材质经过特殊表面处理，轴承是SUS420材质，螺栓螺母采用SUS304材质，滚轮采用德国进口原材料，如果施加合理的载荷使用时，即使使用3万km~5万km以上，几乎不会发生磨损；高速运行时几乎无变形、无噪音、无需注油。适用于高速行驶、不注油、经久耐用的设备中。

G7:所有部件均采用轴承钢（导轨）和不锈钢材质，经过SMSC表面处理，在各种化工、潮湿、盐分等环境中不会生锈。为了防止生锈，各种钢材表面进行Ni,Cr处理，但是这种SUS304材质在这种环境下长期使用也会生锈，而G7的各种部件不会生锈，是本公司产品价格中最贵的产品、

G8:导轨一般采用轴承钢材质，经过Ni,Cr处理，轴承采用SUS420材质。如果同时需要刚性和精度，可以选用G8系列，同时也是本公司主营产品，G7系列价格较高，G8系列价格相对便宜。

FDA-PK 系列产品说明

FDA-PK 系列滚轮导轨由G1/G3/G8组成，本系列标准品为G3系列，下面介绍相关产品特点：

G1:导轨、滑块、滚轮等所有部件均为SUS304材质。

G3:导轨，滑块盖，为铝合金材质，表面陶瓷处理，硬度为HRC54（耐磨），滚轮为特殊的耐磨工程塑料材质，螺丝，轴承均为SUS304材质。

G8:导轨为碳钢材料，滑块盖材质可以选择碳钢、SUS304；碳钢表面可以选择SMSC表面处理。


·AHSR产品无法调整间隙

·FDA-PK产品设计成固定及调整间隙


产品型号及参数

AHSR-CA

AHSR-HA

AHSW-CA

AHSW-HA

FDA-PK

FDA-PKW

FDA-PK-G8

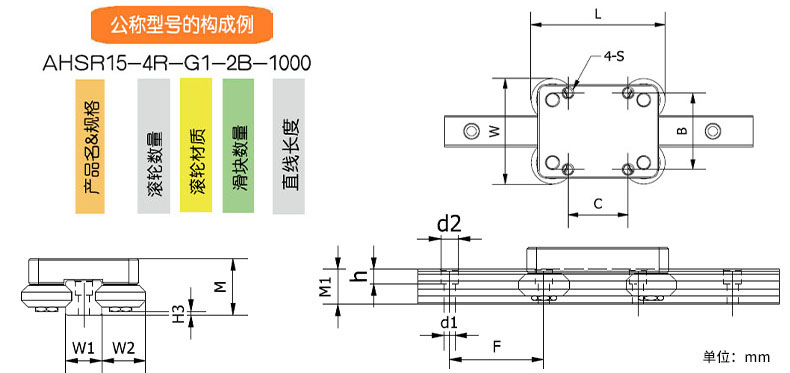

AHSR-CA 产品参数

AHSR-CA产品参数
公称型号 主要尺寸 滑块尺寸 导轨尺寸
W1 M H3 4R 6R C B 4-S L W W2 M1 F d1*d2*h 长度
(L2)
AHSR15CA 15 26 1.8 4 6 26 26 M4 63 60 22.5 17.7 60 4.5*7.5*5.3 1000
AHSR20CA 20 30 2 4 6 36 32 M5 80 72 26 20 60 6*9.5*8 1000
AHSR25CA 23 40 2.3 4 6 35 35 M6 90 80 28.5 23 60 7*11*9 1000
AHSR30CA 28 45 4 4 6 40 40 M8 100 100 36 32 80 9*14*12 1000
AHSR35CA 34 55 4.5 4 6 50 50 M8 115 110 38 32 80 9*14*12 1000
AHSR45CA 45 70 6 4 6 60 60 M10 143 140 47.5 42 120 14*20*17 1000
AHSR65CA 63 90 8 4 6 70 76 M16 200 190 68.5 48 150 18*26*22 1000

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：可无限接续使用，连接部分可以完美加工。

AHSR-HA 产品参数

AHSR-HA产品参数
公称型号 主要尺寸 滑块尺寸 导轨尺寸
W1 M H3 4R 6R C B 4-S L W W2 M1 F d1*d2*h 长度
(L2)
AHSR15HA 15 28 1.8 4 6 26 26 M4 63 60 22.5 17.7 60 4.5*7.5*5.3 1000
AHSR20HA 20 30 2 4 6 50 32 M5 93 72 26 20 60 6*9.5*8 1000
AHSR25HA 23 40 2.3 4 6 50 35 M6 106 80 28.5 23 60 7*11*9 1000
AHSR30HA 28 45 4 4 6 60 40 M8 130 100 36 32 80 9*14*12 1000
AHSR35HA 34 55 4.5 4 6 72 50 M8 145 110 38 32 80 9*14*12 1000
AHSR45HA 45 70 6 4 6 80 60 M10 176 140 47.5 42 120 14*20*17 1000
AHSR65HA 63 90 8 4 6 120 76 M16 266 190 68.5 48 150 18*26*22 1000

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：可无限接续使用，连接部分可以完美加工。

AHSW-CA 产品参数

AHSW-CA产品参数
公称型号 主要尺寸 滑块尺寸 导轨尺寸
W1 M H3 4R 6R C B 4-S L W W2 M1 F d1*d2*h 长度
(L2)
AHSW15CA 15 26 1.8 4 6 30 38 M4 63 76 22.5 17.7 60 4.5*7.5*5.3 1000
AHSW20CA 20 30 2 4 6 40 53 M5 80 91 26 20 60 6*9.5*8 1000
AHSW25CA 23 36 2.3 4 6 45 57 M6 90 102 28.5 23 60 7*11*9 1000
AHSW30CA 28 42 4 4 6 52 72 M8 100 130 36 32 80 9*14*12 1000
AHSW35CA 34 48 4.5 4 6 62 82 M8 115 140 38 32 80 9*14*12 1000
AHSW45CA 45 60 6 4 6 80 100 M10 143 174 47.5 42 120 14*20*17 1000
AHSW65CA 63 90 8 4 6 110 142 M16 200 234 68.5 48 150 18*26*22 1000

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：可无限接续使用，连接部分可以完美加工。

AHSW-HA 产品参数

AHSW-HA产品参数
公称型号 主要尺寸 滑块尺寸 导轨尺寸
W1 M H3 4R 6R C B 4-S L W W2 M1 F d1*d2*h 长度
(L2)
AHSW15HA 15 28 1.8 4 6 26 26 M4 63 76 22.5 17.7 60 4.5*7.5*5.3 1000
AHSW20HA 20 30 2 4 6 50 32 M5 93 91 26 20 60 6*9.5*8 1000
AHSW25HA 23 40 2.3 4 6 50 35 M6 106 102 28.5 23 60 7*11*9 1000
AHSW30HA 28 45 4 4 6 60 40 M8 130 130 36 32 80 9*14*12 1000
AHSW35HA 34 55 4.5 4 6 72 72 M8 145 140 38 32 80 9*14*12 1000
AHSW45HA 45 70 6 4 6 80 60 M10 176 174 47.5 42 120 14*20*17 1000
AHSW65HA 63 90 8 4 6 120 76 M16 266 234 68.5 48 150 18*26*22 1000

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：可无限接续使用，连接部分可以完美加工。

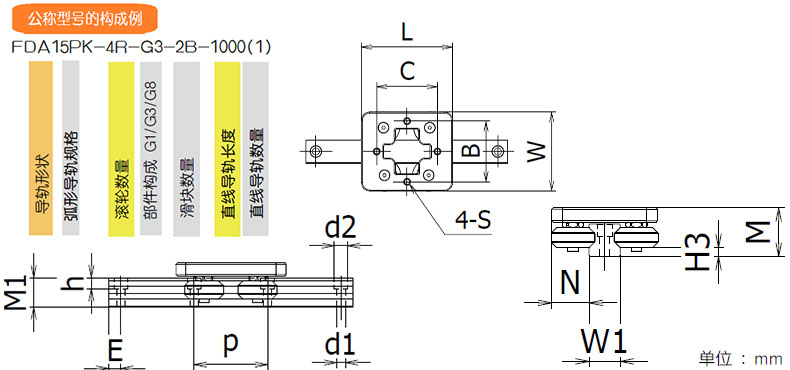

FDA-PK 产品参数

FDA-PK产品参数
公称型号 FDA-EP-PK-G3 (导轨参数)
L C 4-S M1 h d2 d1 E P B T N W1 M H3 W C
(Kgf)		 Co
(Kgf)		 滑块
(kg)
FDA15PK 72 45 M6 17.7 5.3 7.5 4.5 20 60 45 11.0 21.5 15 30.6 3 58 149 54 0.18
FDA20PK 83 50 M6 20 8.0 9.5 6 20 60 50 12.0 21 20 32 2.8 64 214 94 0.19
FDA25PK 90 60 M8 23 9.0 11 7 20 60 60 12.0 28.5 23 36 3.9 78 317 134 0.36
FDA30PK 110 66 M8 32 12.0 14 9 20 80 66 17.0 30 28 50 6.7 92 440 184 0.64
FDA35PK 120 82 M10 37 12.0 14 9 20 80 82 20.0 42 34 59 5 110 671 315 1.52
FDA45PK 190 120 M12 42 12.0 20 14 22.5 105 100 24.0 47.5 45 69.7 5.2 140 1300 590 2.45

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。

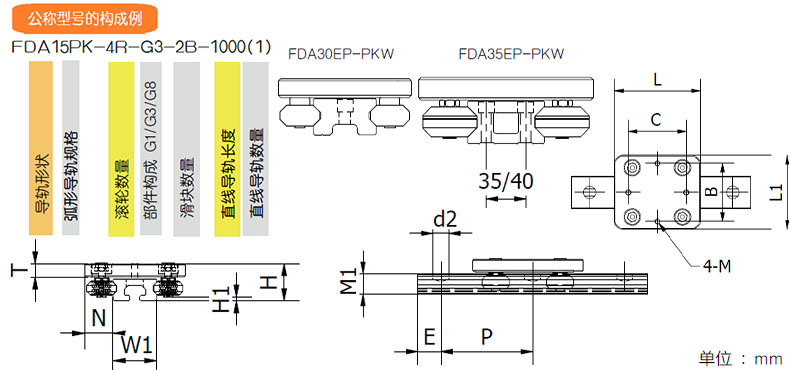

FDA-PKW 产品参数

FDA-PKW产品参数
公称型号 FDA-EP-PKW-G3 (导轨参数)
L C 4-S M1 h d2 d1 E P B T N W1 H H1 L1 C
(Kgf)		 Co
(Kgf)		 滑块
(kg)
FDA15PKW 96 65 M6 18 - 14 8.5 20 60 65 11.0 23.5 36 30.6 3 83 149 54 0.35
FDA20PKW 100 65 M6 20 - 14 8.5 20 60 65 12.0 21 46 36 2.8 88 320 100 0.40
FDA30PKW 160 90 M8 32 12.0 14 9 20 80 90 17.0 31 56 50 6.7 118 440 184 1.20
FDA40PKW 200 126 M10 38 12.0 14 9 20 80 126 20.0 43.4 68 59 5 155 671 315 2.00

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。

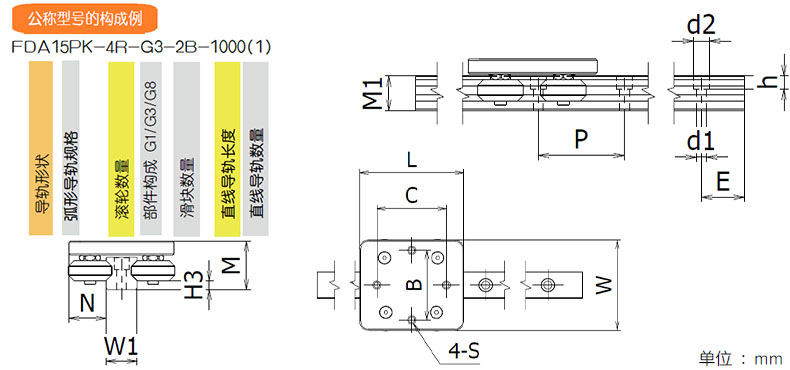

FDA-PK-G8 产品参数

FDA-PK-G8产品参数
公称型号 FDA-PK-G8 (导轨参数)
L C 4-S M1 h d2 d1 E P B T N W1 M H3 W C
(Kgf)		 Co
(Kgf)		 滑块
(kg)
FDA25PK-G8 90 60 M6 24 9.0 11 7 20 60 60 11.0 27.5 23 36 6 78 317 138 0.89

注：1N=0.102Kgf

注：滑块间隙公差是0.05mm~0.1mm;带锁紧滑块L和W尺寸与标准滑块不一样，详情请咨询客服。

注：也可以生产定制规格以外的非标准产品。
