AMS RGB 滚轮导轨

AMS RGB 滚轮导轨说明

亚母斯 RGB/RLR 系列滚轮导轨具有许多与普通直线轴承不同的特点：

1.首先，它具有比普通直线轴承更高的负载能力。（特殊订单下，我们可以提供比数据表中高1.5倍负载的产品。）

2.在高速行驶时，噪音非常低。

3.可以在粉尘、颗粒、喷射环境中使用。

4.无需添加润滑油，即可使用

5.可适用多种材料。

注：本系列产品推荐两根导轨并列、搭配4个滑块使用，具有最佳的负载和稳定性。

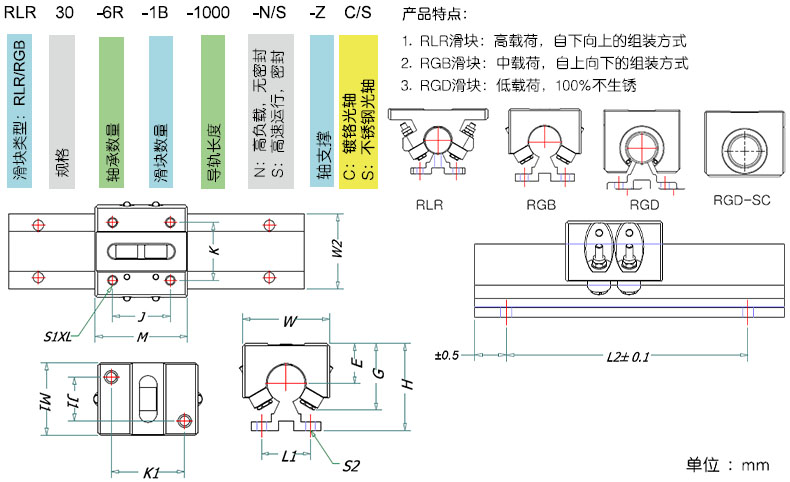

产品类型及特点：

公称型号	产品材质	自动调整功能	生产滑块规格	产品特点
RLR	AL6063	YES	20/25/30 35/40/50	RLR产品是重负载荷重，固定方式是从下部到上部固定方式， 组装部分加工为通孔。
RGB	AL6063	NO	20/25/30 35/40/50	RGB产品是轻负载荷重，采用从上到下组装方式， 组装部分加工成螺纹孔。
RGD RGD-SC	AL6063	NO	16/20/25 30/40	RGD产品是低负载产品，采用从上到下组装方式， 轴承材质为不锈钢，不生锈。

RGB 系列产品参数：

公称型号	RGB 滑块尺寸表
	W	G	M	M1	S1-L		E	J	J1	K	K1	C Kgf	Co kgf	滑块 重量 Kg	H	L1	L2	S2	W2	导轨 重量 Kg/m
RGB16-6R	45	35	60	-	M5*10		22	30	-	32	-	230	250	0.2	47	30	150	5.5	40	2.6
RGB20-6R	48	40	60	-	M6*12		23	35	-	35	-	230	250	0.21	51	30	150	5.5	45	3.3
RGB20-3R	48	40	-	45	M6*12		23	-	19	-	35	115	125	0.1	51	30	150	5.5	45	3.3
RGB25-6R	60	48.5	65	-	M6*12		29	40	-	40	-	380	410	0.31	65.5	35	200	6.6	55	5.2
RGB25-3R	60	48.5	-	50	M6*12		29	-	20	-	40	190	205	0.2	65.5	35	200	6.6	55	5.2
RGB30-6R	70	56.5	80	-	M8*16		33	50	-	50	-	470	485	0.4	72	40	200	6.6	60	7.2
RGB30-3R	70	56.5	-	60	M8*16		33	-	30	-	50	235	240	0.2	72	40	200	6.6	60	7.2
RGB35-6R	80	61.5	90	-	M8*16		37	55	-	55	-	660	680	0.55	85	45	200	9	65	10
RGB40-6R	90	67.5	90	-	M10*20		42	65	-	65	-	850	890	0.74	93	55	200	9	75	13
RGB50-6R	126	92	100	-	M10*20		53	80	-	94	-	1140	1180	0.98	117	70	200	11	95	21

负荷是参考数值，1N=0.102kgf

公称型号	RGB 滑块尺寸表
	W	G	M	S1-L		E	J	K	C Kgf	Co kgf	滑块 重量 Kg	H	L1	L2	S2	W2	导轨 重量 Kg/m
RGB16L-6R	45	35	85	M5*10		22	60	32	345	375	0.28	47	30	150	5.5	40	2.6
RGB20L-6R	48	40	96	M6*12		23	70	35	345	375	0.34	51	30	150	5.5	45	3.3
RGB25L-6R	60	48.5	130	M6*12		29	100	40	570	615	0.54	65.5	35	200	6.6	55	5.2
RGB30L-6R	70	56.5	140	M8*16		33	110	50	705	728	0.7	72	40	200	6.6	60	7.2
RGB40-6R	90	67.5	175	M10*20		42	180	65	1275	1335	1.44	93	55	200	9	75	13

1.滑块间隙公差是0.1mm，如需其他公差请联系本公司工作人员。

2.当客户有速度和蜜蜂要求时，型号后加-S，负载减小1/2.

3.安装方式：请参考产品电子样本书安装指南。

4.光轴硬度：HRC58

5.最高温度可达180℃。
