AMS RLR 滚轮导轨

AMS RLR 滚轮导轨说明

亚母斯 RGB/RLR 系列滚轮导轨具有许多与普通直线轴承不同的特点：

1.首先，它具有比普通直线轴承更高的负载能力。（特殊订单下，我们可以提供比数据表中高1.5倍负载的产品。）

2.在高速行驶时，噪音非常低。

3.可以在粉尘、颗粒、喷射环境中使用。

4.无需添加润滑油，即可使用

5.可适用多种材料。

注：本系列产品推荐两根导轨并列、搭配4个滑块使用，具有最佳的负载和稳定性。

产品类型及特点：

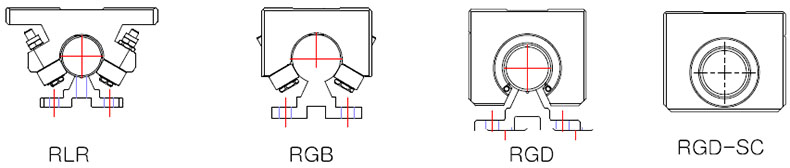

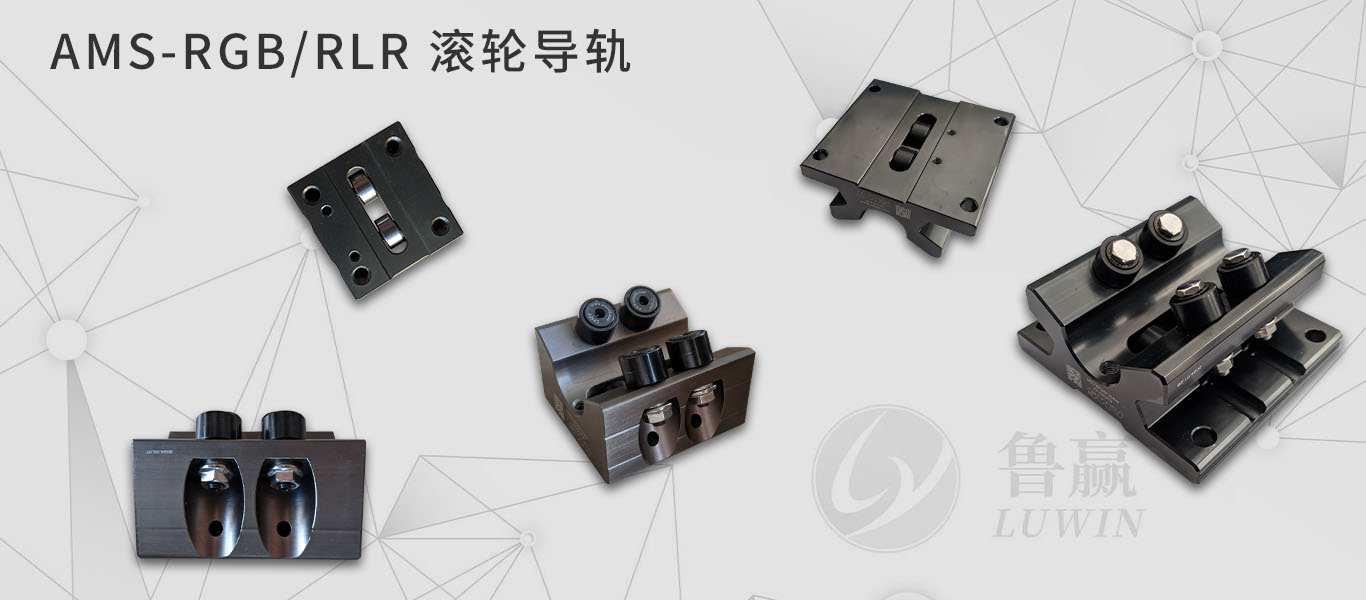

AMS RGB/RLR 滚轮导轨

公称型号	产品材质	自动调整功能	生产滑块规格	产品特点
RLR	AL6063	YES	20/25/30 35/40/50	RLR产品是重负载荷重，固定方式是从下部到上部固定方式，组装部分加工为通孔。
RGB	AL6063	NO	20/25/30 35/40/50	RGB产品是轻负载荷重，采用从上到下组装方式，组装部分加工成螺纹孔。
RGD RGD-SC	AL6063	NO	16/20/25 30/40	RGD产品是低负载产品，采用从上到下组装方式，轴承材质为不锈钢，不生锈。

RLR 系列产品参数：

AMS RLR 产品参数

RLR 通孔滑块参数

RLR 螺纹孔滑块参数

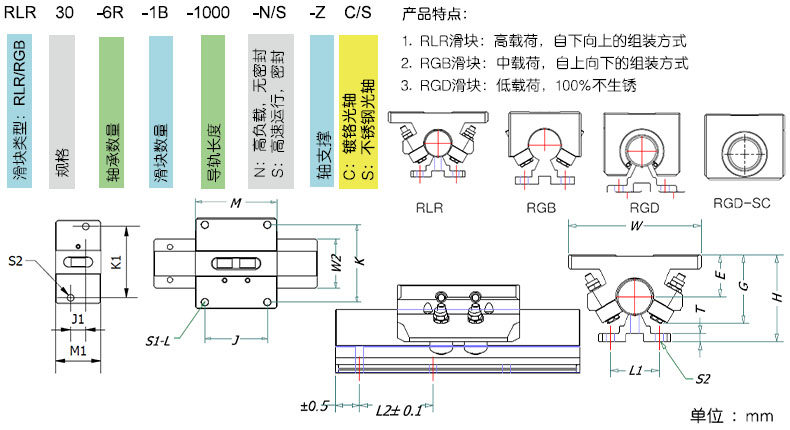

公称型号	RLR 滑块尺寸表(固定部分通孔加工)
公称型号	W	G	M	M1	S1-L		E	J	J1	K	K1	C Kgf	Co kgf	滑块重量 Kg	H	L1	L2	S2	W2	导轨重量 Kg/m
RLR20-6R	70	40	70	-	5.6		24	54	-	58	-	270	98	0.26	51	30	150	5.5	45	3.3
RLR20-3R	70	40	-	35	5.6		24	-	17.5	-	58	135	49	0.13	51	30	150	5.5	45	3.3
RLR25-6R	83	53.5	90	-	7		32.5	72	-	68	-	540	580	0.48	65.5	35	200	6.6	55	5.2
RLR25-3R	83	53.5	-	40	7		32.5	-	20	-	68	270	290	0.24	65.5	35	200	6.6	55	5.2
RLR30-6R	110	58	100	-	8.5		35	76	-	94	-	660	670	0.79	72	40	200	6.6	60	7.2
RLR30-3R	110	58	-	60	8.5		35	-	30	-	94	330	340	0.4	72	40	200	6.6	60	7.2
RLR35-6R	126	66.5	120	-	11		42	90	-	104	-	920	980	1.2	85	45	200	9	65	10
RLR40-6R	122	75	130	-	11		45	104	-	100	-	1140	1170	1.5	93	55	200	9	75	13
RLR50-6R	152	88.7	121	-	11		54	90	-	130	-	1480	1490	1.8	117	70	200	11	95	21

负荷是参考数值，1N=0.102kgf

公称型号	RLR 滑块尺寸表(固定部分通孔加工)
公称型号	W	G	M	S1-L		E	J	K	C Kgf	Co kgf	滑块重量 Kg	H	L1	L2	S2	W2	导轨重量 Kg/m
RLR20L-6R	70	40	96	5.6		24	80	58	405	147	0.36	51	30	150	5.5	45	3.3
RLR25L-6R	83	53.5	130	7		32.5	102	68	810	870	0.7	65.5	35	200	6.6	55	5.2
RLR30L-6R	110	58	140	8.5		35	116	94	990	1005	1.1	72	40	200	6.6	60	7.2
RLR40-6R	122	75	175	11		45	149	100	1710	1755	2	93	55	200	9	75	13

1.滑块间隙公差是0.1mm，如需其他公差请联系本公司工作人员。

2.当客户有速度和蜜蜂要求时，型号后加-S，负载减小1/2.

3.安装方式：请参考产品电子样本书安装指南。

4.光轴硬度：HRC58

5.最高温度可达180℃。

公称型号	RLR 滑块尺寸表(固定部分螺纹孔加工)
公称型号	W	G	M	M1	S1-L		E	J	J1	K	K1	C Kgf	Co kgf	滑块重量 Kg	H	L1	L2	S2	W2	导轨重量 Kg/m
RLR20-6R	70	40	70	-	M6*12		24	35	-	35	-	270	98	0.26	51	30	150	5.5	45	3.3
RLR20-3R	70	40	-	35	M6*12		24	-	17.5	-	58	135	49	0.13	51	30	150	5.5	45	3.3
RLR25-6R	83	53.5	90	-	M6*12		32.5	45	-	45	-	540	580	0.48	65.5	35	200	6.6	55	5.2
RLR25-3R	83	53.5	-	40	M6*12		32.5	-	20	-	68	270	290	0.24	65.5	35	200	6.6	55	5.2
RLR30-6R	110	58	100	-	M8*16		35	50	-	50	-	660	670	0.79	72	40	200	6.6	60	7.2
RLR30-3R	110	58	-	60	M8*16		35	-	30	-	94	330	340	0.4	72	40	200	6.6	60	7.2
RLR35-6R	126	66.5	120	-	M8*16		42	55	-	55	-	920	980	1.2	85	45	200	9	65	10
RLR40-6R	122	75	130	-	M10*20		45	65	-	65	-	1140	1170	1.5	93	55	200	9	75	13
RLR50-6R	152	88.7	121	-	M10*20		54	80	-	94	-	1480	1490	1.8	117	70	200	11	95	21

负荷是参考数值，1N=0.102kgf

公称型号	RLR 滑块尺寸表(固定部分螺纹孔加工)
公称型号	W	G	M	S1-L		E	J	K	C Kgf	Co kgf	滑块重量 Kg	H	L1	L2	S2	W2	导轨重量 Kg/m
RLR20L-6R	70	40	96	M6*12		24	35	35	405	147	0.36	51	30	150	5.5	45	3.3
RLR25L-6R	83	53.5	130	M6*12		32.5	40	40	810	870	0.7	65.5	35	200	6.6	55	5.2
RLR30L-6R	110	58	140	M8*16		35	50	50	990	1005	1.1	72	40	200	6.6	60	7.2
RLR40-6R	122	75	175	M10*20		45	65	65	1710	1755	2	93	55	200	9	75	13

1.滑块间隙公差是0.1mm，如需其他公差请联系本公司工作人员。

2.当客户有速度和蜜蜂要求时，型号后加-S，负载减小1/2.

3.安装方式：请参考产品电子样本书安装指南。

4.光轴硬度：HRC58

5.最高温度可达180℃。
