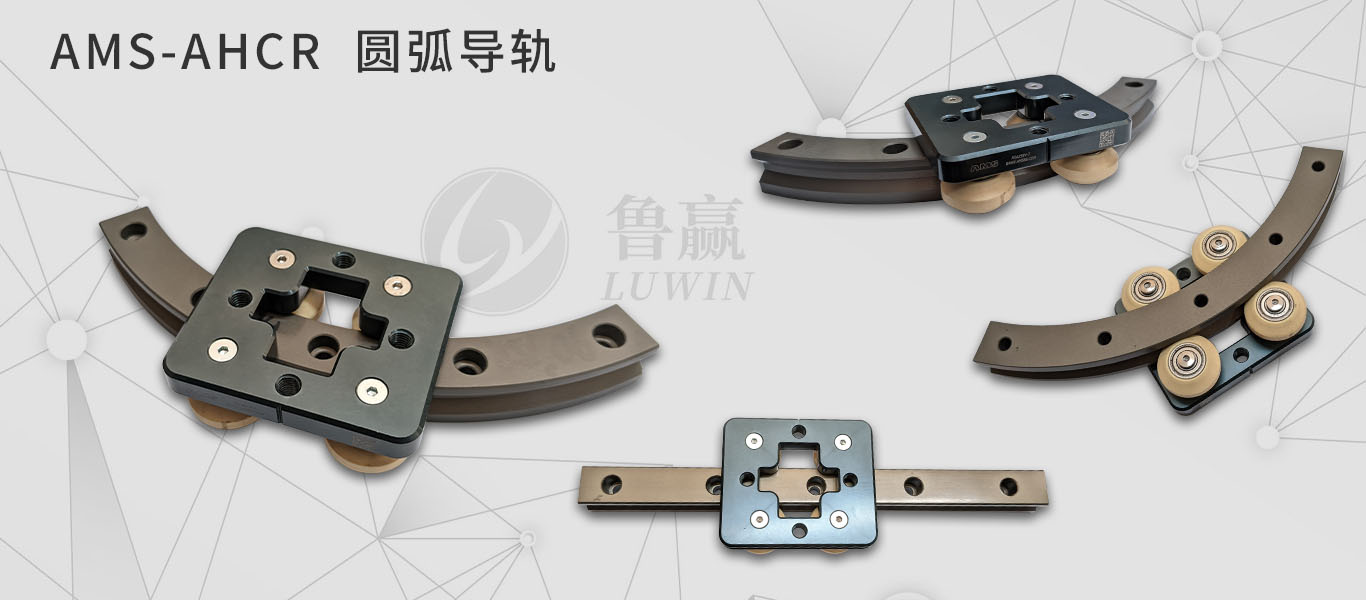

AMS 圆弧导轨

AHCR 圆弧导轨说明

AHCR 系列圆弧导轨由G1/G2/G3/G4/G5/G6/G8组成，本系列标准品为G1系列，下面介绍相关产品特点：

滚轮材质为钢材质的，其配合所有的配件（包含导轨）也为同一种钢材质，表面处理也相同。G2/G3/G4/G5/G6滚轮为工程塑料材质，滑块盖和导轨为铝合金材质，导轨表面陶瓷处理，硬度可达HRC40，螺栓材质为45#钢或者SUS，螺栓可以根据实际需要选择材质。

- 滚轮材质：

G1-低中速载荷（无磁性，不锈钢）。

G2-适合在水里使用，且成本低。

G3-高速中载荷，耐磨。

G4-FDA认证，可用于食品及食品相关行业。

G5-可于较多粉尘、油污环境，精度要求不高的地方使用。

G6-可用于高档自动门。

G8-合金钢NI处理的产品。

FDA-RV 圆弧导轨说明

FDA-RV 系列圆弧导轨由G1/G3/G8组成，本系列标准品为G3系列，下面介绍相关产品特点：

G1-导轨、滑块、滚轮等所有组成部件均为SUS304材质。

G3-导轨、滑块盖，为铝合金材质，表面陶瓷处理，硬度为HRC54（耐磨），滚轮为特殊材质的工程塑料材质，螺丝、轴承均为SUS304材质。

G8-导轨为碳钢材料，滑块盖材质SUS304/AL/滚轮材质为碳钢，碳钢表面可以选择SMSC，Ni表面处理。


·AHCR产品无法调整间隙

·FDA-RV产品设计成固定及调整间隙


产品型号及参数

AHCR 参数

FDA-RV +60-R参数

FDA-RV +90-R参数

FDA-RV +180-R参数

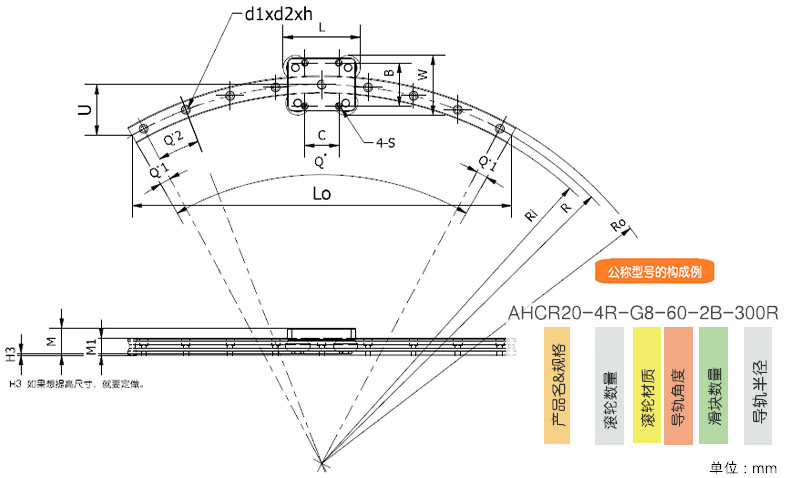

AHCR 圆弧导轨产品参数
公 称 型 号 主 要 尺 寸
高度
M		 宽度
W		 长度
L		 B C S H3 R Ro Ri Lo U W1 W2 M1 d1×d2×h n1 Q Q1 Q2
AHCR 15+60/150R 24 60 70 38 24 M5 1.8 150 157.5 142.5 150 20.1 15 22.5 15 4.5×7.5×5.3 3 60 7 23
AHCR 15+60/300R 24 60 70 38 28 M5 1.8 300 307.5 292.5 300 40 15 22.5 15 4.5×7.5×5.3 5 60 6 12
AHCR 15+60/400R 24 60 70 38 28 M5 1.8 400 407.5 392.5 400 54 15 22.5 15 4.5×7.5×5.3 7 60 3 9
AHCR 20+60/200R 30 72 80 53 40 M6 2 200 210 190 200 26.8 20 26 18 6×9.5×8.5 3 60 6 24
AHCR 20+60/300R 30 72 80 53 40 M6 2 300 310 290 300 40.2 20 26 18 6×9.5×8.5 5 60 6 12
AHCR 20+60/500R 30 72 80 53 40 M6 2 500 510 490 500 67 20 26 18 6×9.5×8.5 9 60 2 7
AHCR 25+60/500R 36 80 100 57 45 M8 2.3 500 511.5 488.5 500 67 23 28.5 22 7×11×9 9 60 2 7
AHCR 25+60/750R 36 80 100 57 45 M8 2.3 750 761.5 738.5 750 100 23 28.5 22 7×11×9 12 60 2.5 5
AHCR 25+60/1000R 36 80 100 57 45 M8 2.3 1000 1011.5 988.5 1000 134 23 28.5 22 7×11×9 15 60 2 4
AHCR 30+60/500R 42 100 130 72 52 M10 4 500 514 486 500 67 28 36 26 9×14×12 9 60 2 7
AHCR 30+60/600R 42 100 130 72 52 M10 4 600 614 586 600 80.4 28 36 26 9×14×12 7 60 3 9
AHCR 30+60/800R 42 100 130 72 52 M10 4 800 814 786 800 107.2 28 36 26 9×14×12 8 60 2 8
AHCR 30+60/1200R 42 100 130 72 52 M10 4 1200 1214 1186 1200 160.8 28 36 26 9×14×12 12 60 2.5 5
AHCR 35+60/600R 48 110 145 82 58 M10 4.5 600 617 583 600 80 34 38 29 9×14×12 7 60 3 9
AHCR 35+60/800R 48 110 145 82 58 M10 4.5 800 817 783 800 107 34 38 29 9×14×12 11 60 2.5 5.5
AHCR 35+60/1000R 48 110 145 82 58 M10 4.5 1000 1017 983 1000 134 34 38 29 9×14×12 12 60 2.5 5
AHCR 35+60/1300R 48 110 145 82 58 M10 4.5 1300 1317 1283 1300 174 34 38 29 9×14×12 17 60 2 3.5
AHCR 45+60/800R 60 140 166 100 70 M12 6 800 822.5 777.5 800 107 45 47.5 38 14×20×17 8 60 2 8
AHCR 45+60/1000R 60 140 166 100 70 M12 6 1000 1022.5 977.5 1000 134 45 47.5 38 14×20×17 10 60 3 6
AHCR 45+60/1200R 60 140 166 100 70 M12 6 1200 1222.5 1177.5 1200 161 45 47.5 38 14×20×17 12 60 2.5 5
AHCR 45+60/1600R 60 140 166 100 70 M12 6 1600 1622.5 1577.5 1600 214 45 47.5 38 14×20×17 15 60 2 4
AHCR 65+60/1000R 90 180 200 142 106 M16 8 1000 1031.5 968.5 1000 134 63 58.5 53 18×26×22 8 60 2 8
AHCR 65+60/1500R 90 180 200 142 106 M16 8 1500 1531.5 1468.5 1500 201 63 58.5 53 18×26×22 10 60 3 6
AHCR 65+45/2000R 90 180 200 142 106 M16 8 2000 2031.5 1968.5 1531 152 63 58.5 53 18×26×22 12 45 0.5 4
AHCR 65+45/2500R 90 180 200 142 106 M16 8 2500 2531.5 2468.5 1913 190 63 58.5 53 18×26×22 13 45 1.5 3.5
AHCR 65+30/3000R 90 180 200 142 106 M16 8 3000 3031.5 2968.5 1553 102 63 58.5 53 18×26×22 10 30 1.5 3

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：1N=0.102Kgf;1N.m=0.102Kgf.m

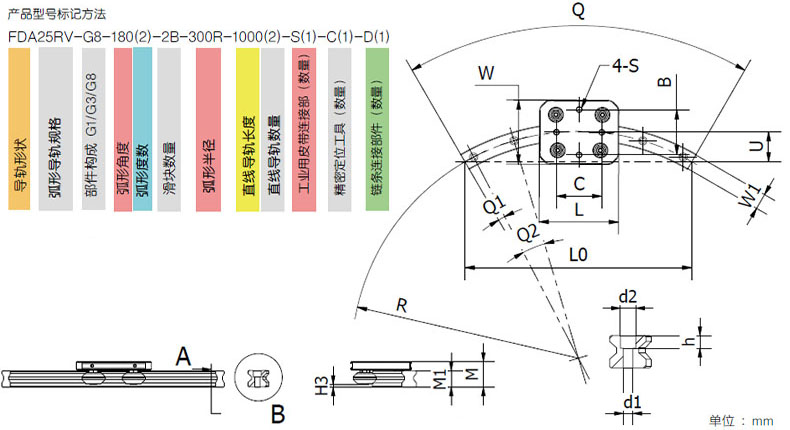

FDA-RV +60-R 产品参数
公 称 型 号 FDA-RV +60-G8 圆弧导轨参数
W1 M1 Q Q1 Q2 Lo U d1×d2×h C(KN) Co(KN)
FDA25RV+60/100R 23 23 60 8 22.0 100 13.4 7×11×8 4.8 2.03
FDA25RV+60/150R 23 23 60 6 24.0 150 20.1 7×11×8 4.8 2.03
FDA25RV+60/200R 23 23 60 4.5 17.0 200 26.8 7×11×8 4.8 2.03
FDA25RV+60/250R 23 23 60 3 13.5 250 33.5 7×11×8 4.8 2.03
FDA25RV+60/300R 23 23 60 2.5 11.0 300 40.2 7×11×8 4.8 2.03
FDA25RV+60/350R 23 23 60 3 9.0 350 46.9 7×11×8 4.8 2.03
FDA25RV+60/400R 23 23 60 2.1 9.3 400 53.6 7×11×8 4.8 2.03
FDA25RV+60/450R 23 23 60 2 8.0 450 60.3 7×11×8 4.8 2.03
FDA25RV+60/500R 23 23 60 1.6 7.1 500 67 7×11×8 4.8 2.03
FDA25RV+60/550R 23 23 60 1.2 6.4 550 73.7 7×11×8 4.8 2.03
FDA25RV+60/600R 23 23 60 1 5.8 600 80.4 7×11×8 4.8 2.03
FDA25RV+60/650R 23 23 60 1 5.8 650 87.08 7×11×8 4.8 2.03
FDA25RV+60/700R 23 23 60 1.2 4.8 700 93.8 7×11×8 4.8 2.03
FDA25RV+60/750R 23 23 60 1.2 4.8 750 100.5 7×11×8 4.8 2.03
FDA25RV+60/1000R 23 23 60 1.2 3.6 1000 1345 7×11×8 4.8 2.03
FDA25RV+60/1200R 23 23 60 0.55 2.9 1200 160.8 7×11×8 4.8 2.03
FDA25RV+60/1250R 23 23 60 1 2.9 1250 167.5 7×11×8 4.8 2.03
FDA25RV+60/1300R 23 23 60 0.55 3.1 1300 174 7×11×8 4.8 2.03
FDA25RV+60/1400R 23 23 60 0.6 2.45 1400 188 7×11×8 4.8 2.03
FDA25RV+60/1450R 23 23 60 0.6 2.45 1450 194.3 7×11×8 4.8 2.03
FDA25RV+60/1850R 23 23 60 0.48 2.46 1850 247.9 7×11×8 4.8 2.03
FDA25RV+60/2000R 23 23 60 0.60 2.10 2000 268 7×11×8 4.8 2.03
FDA25RV+60/2500R 23 23 60 0.50 1.55 2500 335 7×11×8 4.8 2.03
FDA25RV+60/3000R 23 23 60 0.40 1.20 3000 401.5 7×11×8 4.8 2.03

公 称 型 号 M H3 W L B C 4-S d1×d2×h C(Kg) Co(kg) 重量
Kg
FDA25RV+60/ R 36 6 78 90 60 60 M6 7×11×9 317 138 0.87
所有规格都一样的尺寸

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：1N=0.102Kgf;1N.m=0.102Kgf.m

FDA-RV +90-R 产品参数
公 称 型 号 FDA-RV +90-G8 圆弧导轨参数
W1 M1 Q Q1 Q2 Lo U d1×d2×h C(KN) Co(KN)
FDA25RV+90/100R 23 23 90 8.00 37.0 141 29.3 7×11×8 4.8 2.03
FDA25RV+90/150R 23 23 90 6.00 26.0 212 43.9 7×11×8 4.8 2.03
FDA25RV+90/175R 23 23 90 4.00 20.5 248 51.3 7×11×8 4.8 2.03
FDA25RV+90/200R 23 23 90 3.50 16.6 238 58.6 7×11×8 4.8 2.03
FDA25RV+90/250R 23 23 90 3.60 13.8 354 73.2 7×11×8 4.8 2.03
FDA25RV+90/300R 23 23 90 3.00 12.0 424 87.9 7×11×8 4.8 2.03
FDA25RV+90/350R 23 23 90 2.70 9.4 495 103 7×11×8 4.8 2.03
FDA25RV+90/400R 23 23 90 2.00 8.6 566 117.2 7×11×8 4.8 2.03
FDA25RV+90/500R 23 23 90 1.80 7.2 707 146.4 7×11×8 4.8 2.03
FDA25RV+90/550R 23 23 90 1.45 6.7 777.8 161.1 7×11×8 4.8 2.03
FDA25RV+90/600R 23 23 90 1.50 5.8 846 175.7 7×11×8 4.8 2.03
FDA25RV+90/700R 23 23 90 1.45 6.7 989.9 205 7×11×8 4.8 2.03
FDA25RV+90/750R 23 23 90 1.30 4.6 1060.7 219.7 7×11×8 4.8 2.03
FDA25RV+90/860R 23 23 90 1.00 4.0 1216.2 251.9 7×11×8 4.8 2.03
FDA25RV+90/900R 23 23 90 1.00 4.0 1272.8 263.6 7×11×8 4.8 2.03
FDA25RV+90/1000R 23 23 90 0.80 3.4 1414.2 292.9 7×11×8 4.8 2.03
FDA25RV+90/1513R 23 23 90 0.60 2.96 2139.7 443.1 7×11×8 4.8 2.03
FDA25RV+90/2000R 23 23 90 0.35 2.35 2828.4 585.8 7×11×8 4.8 2.03
FDA25RV+90/3000R 23 23 90 0.30 1.49 4242.6 878.7 7×11×8 4.8 2.03

公 称 型 号 M H3 W L B C 4-S d1×d2×h C(Kg) Co(kg) 重量
Kg
FDA25RV+90/ R 36 6 78 90 60 60 M6 7×11×9 138 138 0.87
所有规格都一样的尺寸

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：1N=0.102Kgf;1N.m=0.102Kgf.m

FDA-RV +180-R 产品参数
公 称 型 号 FDA-RV +180-G8 圆弧导轨参数
W1 M1 Q Q1 Q2 Lo U d1×d2×h C(KN) Co(KN)
FDA25RV+180/75R 23 23 180 10 40.0 150 75 7×11×8 4.8 2.03
FDA25RV+180/80R 23 23 180 8 41.0 160 80 7×11×8 4.8 2.03
FDA25RV+180/100R 23 23 180 6 28.0 200 100 7×11×8 4.8 2.03
FDA25RV+180/125R 23 23 180 6 28.0 250 125 7×11×8 4.8 2.03
FDA25RV+180/150R 23 23 180 6 24.0 300 150 7×11×8 4.8 2.03
FDA25RV+180/160R 23 23 180 4 21.5 320 160 7×11×8 4.8 2.03
FDA25RV+180/175R 23 23 180 3.5 17.3 350 175 7×11×8 4.8 2.03
FDA25RV+180/175.5R 23 23 180 3.5 17.3 350 175 7×11×8 4.8 2.03
FDA25RV+180/200R 23 23 180 3.5 17.3 400 200 7×11×8 4.8 2.03
FDA25RV+180/250R 23 23 180 3 14.5 500 250 7×11×8 4.8 2.03
FDA25RV+180/300R 23 23 180 2.5 15.5 600 300 7×11×8 4.8 2.03
FDA25RV+180/310R 23 23 180 4 17.2 620 310 7×11×8 4.8 2.03
FDA25RV+180/350R 23 23 180 2 8.6 700 350 7×11×8 4.8 2.03
FDA25RV+180/355R 23 23 180 2.7 9.7 710 355 7×11×8 4.8 2.03
FDA25RV+180/351R 23 23 180 2.7 9.7 702 351 7×11×8 4.8 2.03
FDA25RV+180/400R 23 23 180 2 8.8 800 400 7×11×8 4.8 2.03
FDA25RV+180/500R 23 23 180 2 8.0 1000 500 7×11×8 4.8 2.03
FDA25RV+180/550R 23 23 180 1.8 8.4 1100 550 7×11×8 4.8 2.03
FDA25RV+180/580R 23 23 180 1.5 5.9 1160 580 7×11×8 4.8 2.03
FDA25RV+180/600R 23 23 180 1.5 5.9 1200 600 7×11×8 4.8 2.03
FDA25RV+180/700R 23 23 180 1.2 4.8 1400 700 7×11×8 4.8 2.03
FDA25RV+180/750R 23 23 180 1.2 4.8 1500 750 7×11×8 4.8 2.03
FDA25RV+180/800R 23 23 180 1.2 4.8 1600 800 7×11×8 4.8 2.03
FDA25RV+180/900R 23 23 180 0.7 3.8 1800 900 7×11×8 4.8 2.03
FDA25RV+180/1000R 23 23 180 0.75 3.5 2000 1000 7×11×8 4.8 2.03

公 称 型 号 M H3 W L B C 4-S d1×d2×h C(Kg) Co(kg) 重量
Kg
FDA25RV+180/ R 36 6 78 90 60 60 M6 7×11×9 138 138 0.87
所有规格都一样的尺寸

注：滑块上的安装螺丝不得超过滑块盖高度，否则干涉轴承，影响滑块正常运行，如未按照要求安装，本公司不承担任何责任。

注：1N=0.102Kgf;1N.m=0.102Kgf.m
