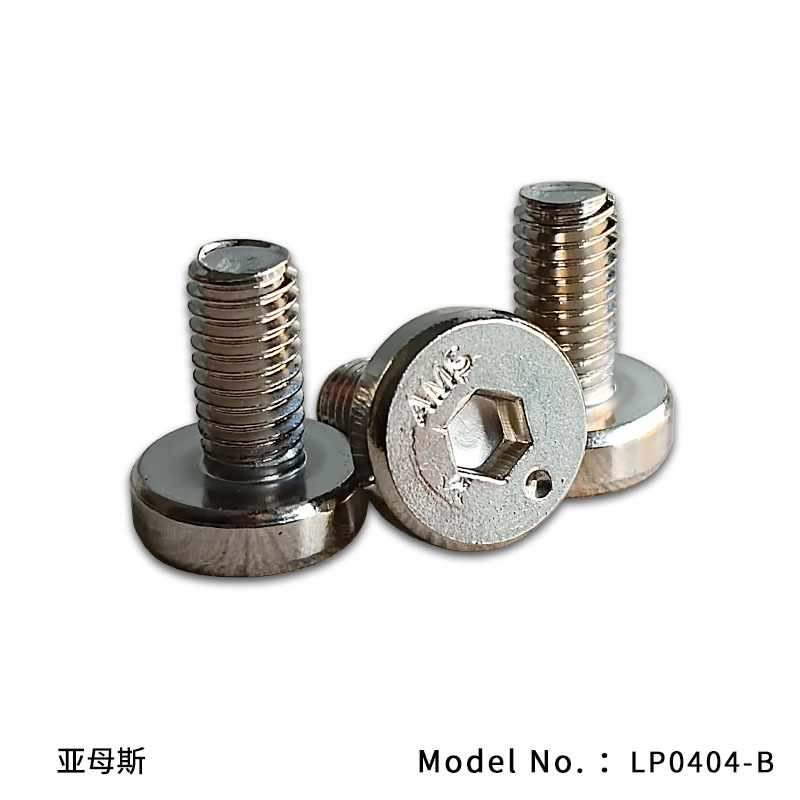

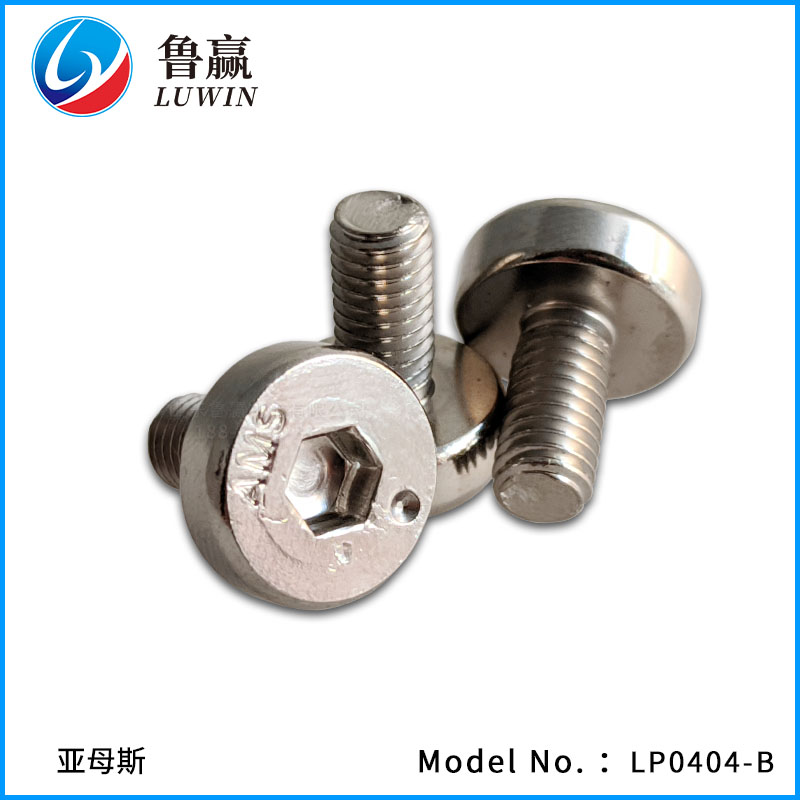

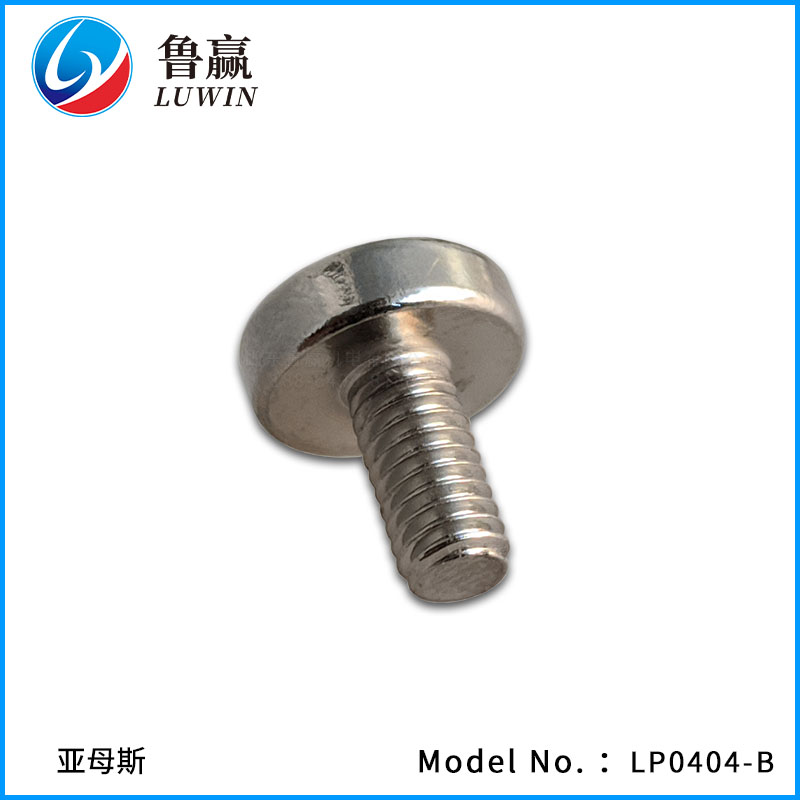

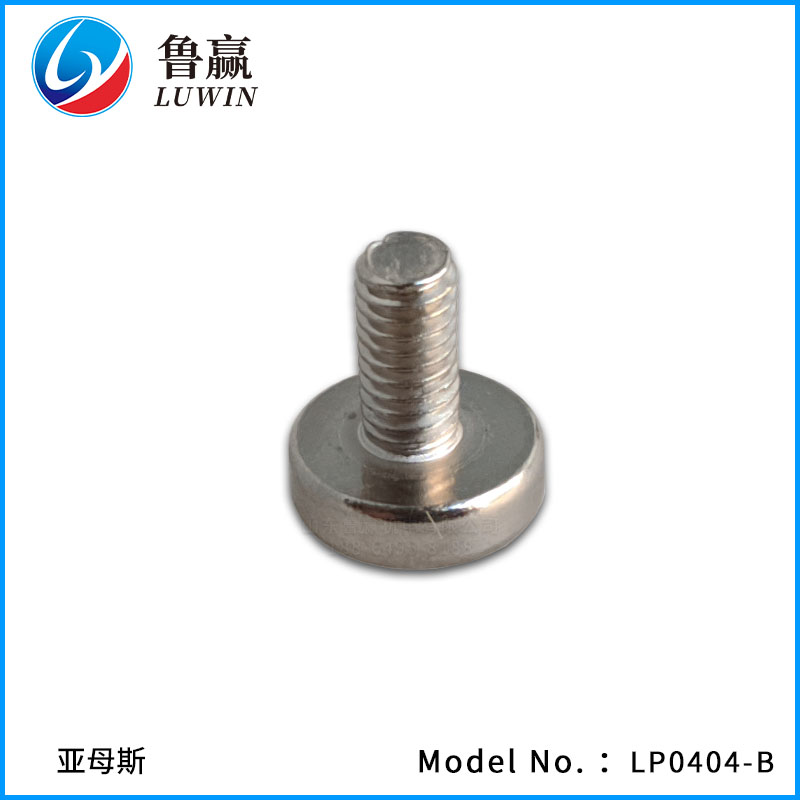

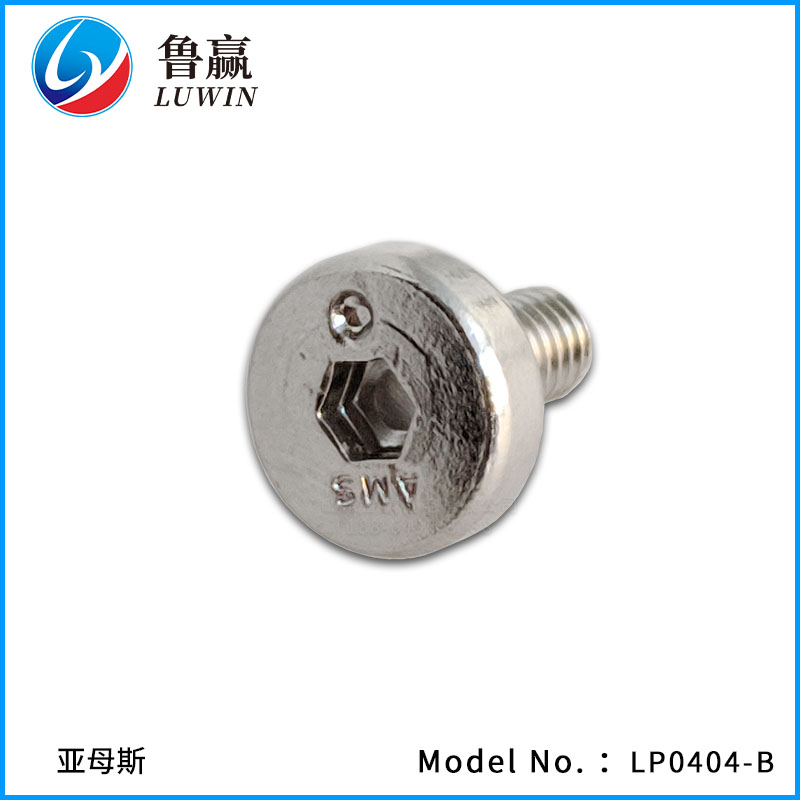

LP0404-B
LOADING IMAGES
-
产品用途：
- 由于它独特的圆锥面接触锁紧使其达到安装固定的理想状态。用户只需按亚母斯为您提供的尺寸打螺孔加工，然后装上亚母斯的“力平（导轨压块）”，便可实现精确定位锁紧的目的了。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
单位：mm
| 型号 (Type) | 螺栓 直径 |
螺栓 螺距 |
L | D1 | L1 | e | 适用 扳手 |
t | 质量 (g) |
E | M | 调节范围 min./max. |
s max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LP0404-B | M4 | 0.7 | 8 | 10 | 3 | 0.5 | 3 | 3 | 1.6 | 4.65 | M4 | -0.05/0.75 | 4.1 |
| LP0505-B | M5 | 0.8 | 10 | 12 | 4 | 0.5 | 4 | 4 | 2.6 | 5.65 | M5 | -0.05/0.75 | 5.3 |
| LP0606-B | M6 | 1 | 12 | 13 | 4 | 0.5 | 4 | 4 | 5.1 | 6.15 | M6 | -0.15/0.85 | 5.5 |
*保留有修改技术参数的权利
