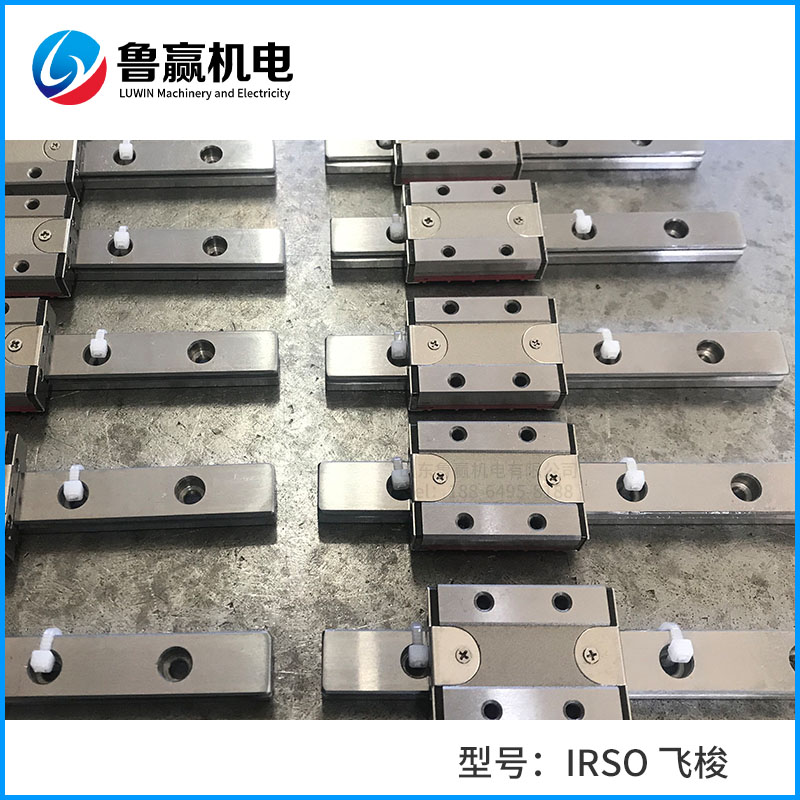

MR系列命名规则

命名规则

（1）公称型号 Specification Number

MRN 标准/MRW 宽幅系列

（2）尺寸编号 Size

7、9、12、15

（3）负荷形式 Type type

N：标准型

L：加长型

S：缩短型

（4）单支滑轨滑块数 Block no.per rail

（5）滑轨长度 Rail length

（6）精度等级 Precision

N:普通级

H:高级

P:精密级

（7）单支滑轨滑块数 Block no.per rail

ZF：微间隙（0）

Z0：零间隙（0）

Z1：轻预压（0~0.02C）

（8）单轴2只滑轨使用 Two rails per axis

产品参数

mr参数图
类别 参数
组合
尺寸 		H 14
H1 3.8
L 36.4
W2 8
滑块
尺寸 		W 40
B 28
C 15
L1 32.6
M × L M3×5
油孔 φ2
滑轨 尺寸 W1 24
H3 8.5
D 8
H2 4.5
d 4.5
p 40
滑轨
参考尺寸 		总长 1200
E 15
额定
负荷 		动负荷 C(kN) 3.61
静负荷 C0(kN) 5.32
容许
静
力矩 		MR kN-m 26.02
MP kN-m 14.53
MY kN-m 22.20
重量 滑块 kg 0.071
滑轨 kg/m 1.55

特色说明

行走精度

直线导轨精度等级的选用（参考）

1 确认组合高(H) □高组装 □低组装
2 确认组合宽(W) □有法兰 □无法兰
3 确认滑块长度(L) □标准型 □短型 □加长型
4 滑块安装孔数及极距(B×C) □标准
5 精度选择 参照下表
6 单轴滑块数量 请参考设备实际需求
7 滑轨安装端距确认 （E）
8 滑轨安装孔距确认 （P）

附表：精度选用示例表

N级（普通级）/H级（高级）/P级（精密级）/SP级（超精密级）/UP级（超高精密级）共五个等级。
类别 设备类型 精度选择
N H P SP UP
FA
工
厂
自
动
化 		机械手臂 ● ● ●
直角坐标机器人 ● ● ●
多工位工作站 ● ● ●
XY-Table ● ● ●
视觉检测 ● ● ●
线性滑台 ● ● ●
测量设备 ● ● ●
夹治具 ● ● ●
自动清洗 ●
包装设备 ●
专
用
机
钢印机 ● ● ●
喷绘设备 ●
绕线机 ● ●
医疗仪器 ● ●
镭射雕刻 ● ●
弯管机 ●
射出成型机 ● ●
震动测试 ● ●
镭射打标机 ● ●
木工雕刻机 ●
EVA成型机 ●
鞋机 ● ●
切纸机 ●
印刷机 ● ●
专
用
机 		加工中心 ● ●
车床 ● ●
铣床 ● ●
镗床 ● ● ●
坐标镗床 ● ● ●
磨床 ● ● ●
放电加工机 ● ● ●
冲击压机 ● ●
镭射加工机 ● ● ●
木工机 ● ●
NC锁床 ● ●
攻牙中心 ● ●
ATC ●
线切割机 ● ●
SMT
设
备
点胶 ● ● ●
贴片 ● ● ●
AOI ● ● ●
半
导
体
制
程
线接合器 ● ●
探测器 ● ● ●
电子部件插入机 ● ●
印刷电路板开孔机 ● ● ●
电
子
制
程 		PBC锁孔机 ● ●
研磨设备 ● ● ●
抛光设备 ●

安装范例

型号 最大值R1 最大值R2 H1 h1 h2 锁定螺丝(BT)
MRN07N 0.3 0.3 1.5 0.8 2.3 M2×6
MRN09N 0.3 0.5 2.2 1.3 2.5 M3×8
MRN12N 0.5 0.7 2.8 1.6 2.55 M3×8
MRN15N 0.2 0.5 3.65 2 2.35 M3×8
MRW12S 0.5 0.7 2.8 1.6 2.55 M3×8
