MSR滚柱型超重负荷系列

产品说明

MSR系列滚柱型直线导轨由于使用滚珠滚动体取代一般的钢珠滚动体,因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力,另MSR系列搭配滚柱链带式的专利设计,更可使其运行更为稳定顺畅,特别适用于讲求高精度、高负载与高刚性的设备需求。

产品型号

产品特性

超重负荷

滚柱型系列直线导轨透过滚柱滚动体与滑块及导轨的线接触受力方式,相较于一般钢珠型直线导轨的点接触模式,在承受相同负载时提供更低的弹性变形量,相同外径条件下提供更高的负载能力,其高刚性、高负载的优良特性,更能满足重负荷加工的高精度应用。

四方向负荷的最佳化设计

透过有限元素法FEM的结构应力分析,最佳化的四列滚柱45°接触角与高刚性断面设计,除了提供径向、反径向及横方向四方向更高的负荷能力,并且可利用预压调整增加其刚性,更适合各种安装方式的应用。

超高刚性

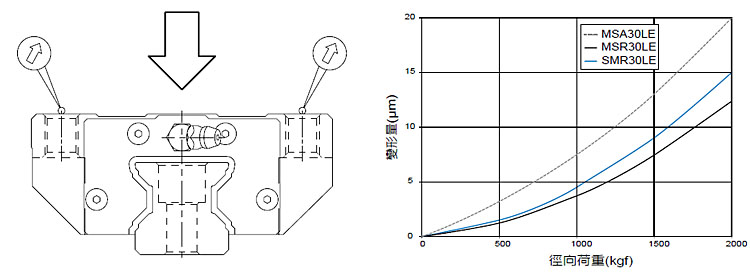

刚性测试资料

测试样品:

钢珠重负荷型MSA30LE预压F1 / 滚柱重负荷型MSR30LE预压F1 / 滚柱链带型MSR30LE预压F1

超高刚性

滚珠链带式设计,行走顺畅度佳

简单圆滑的钢珠回流设计,并采用耐冲击的强化合成树脂之钢珠循环配件,MSR系列配合滚柱链带式的设计,防止滚柱与滚柱间的相互摩擦,使滚柱循环进出负荷区与非负荷区时更加平稳,并能保持滚柱在同一直线上运转,大幅度提高其行走顺畅度。

低噪音,润滑效果佳

滚柱链带式的设计减少了滚柱间的金属碰撞,降低整体的运行噪音,并在滚柱与连带间可有效的保持润滑油脂,润滑效果佳,提升了整体的行走顺畅度与使用寿命,可满足高精度、高可靠度及平滑稳定的直线运动需求。

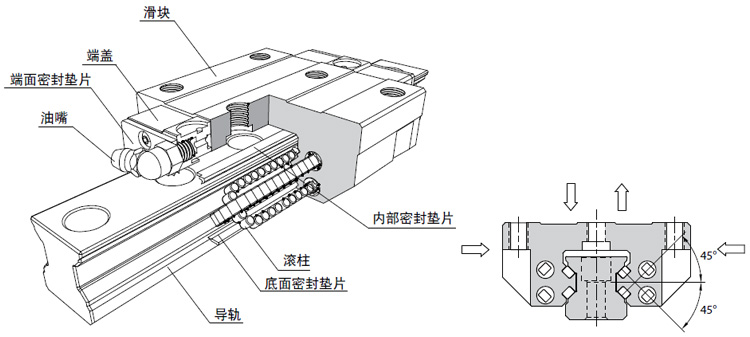

产品结构

产品结构

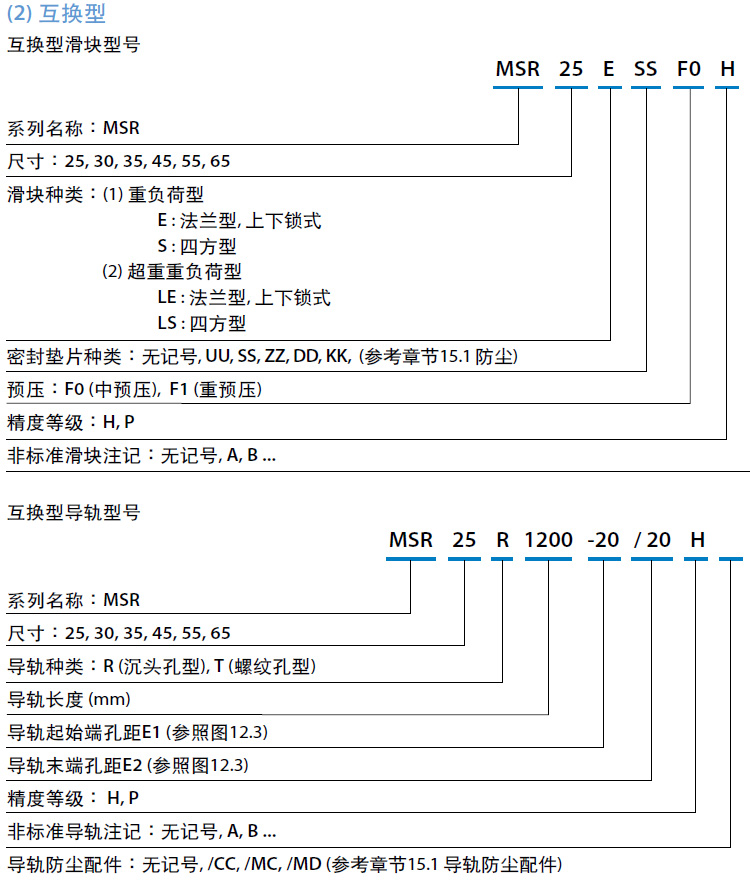

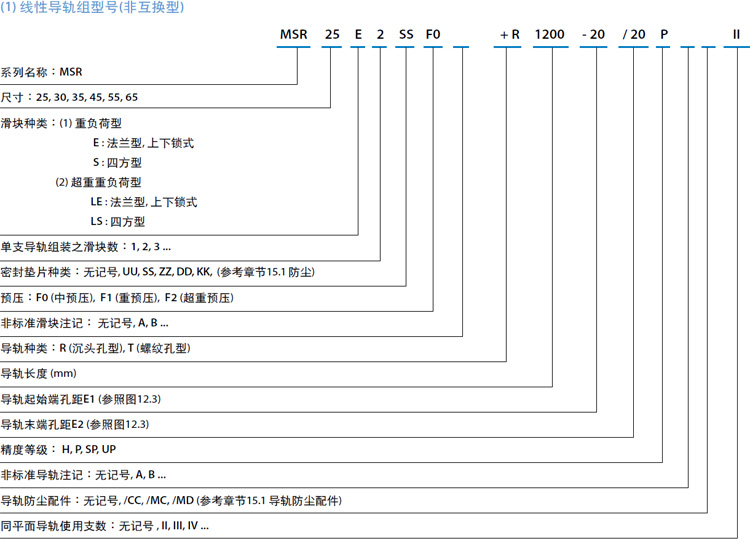

命名规则

命名规则 命名规则

精度等级的选用(参考)

分类 设备名称 精度等级
N H P SP UP



机械加工中心
车 床
铣 床
镗 床
坐标镗床
磨 床
放电加工机
冲压机械
雷射加工机
木工机
NC钻床
攻牙中心
工作盘交换装置
自动换刀系统
线切割机
砂轮修整装置
数控雕铣机
轻型数控铣床
工业用
机器人
直交坐标型
圆柱坐标型
半导体
制造
设备
打线机
针测机
电子零件插件机
印刷电路板钻孔机



射出成型机
三次元量测机
办公机器
搬运设备
XY工作台
涂装机
焊接机
医疗设备
Digitizer
量测设备
