KM20系列线性模组

loading
LOADING IMAGES
KM20 KM20 KM20 KM20 KM20

标准A/B型

防护罩A/B型

PDF-3D文档

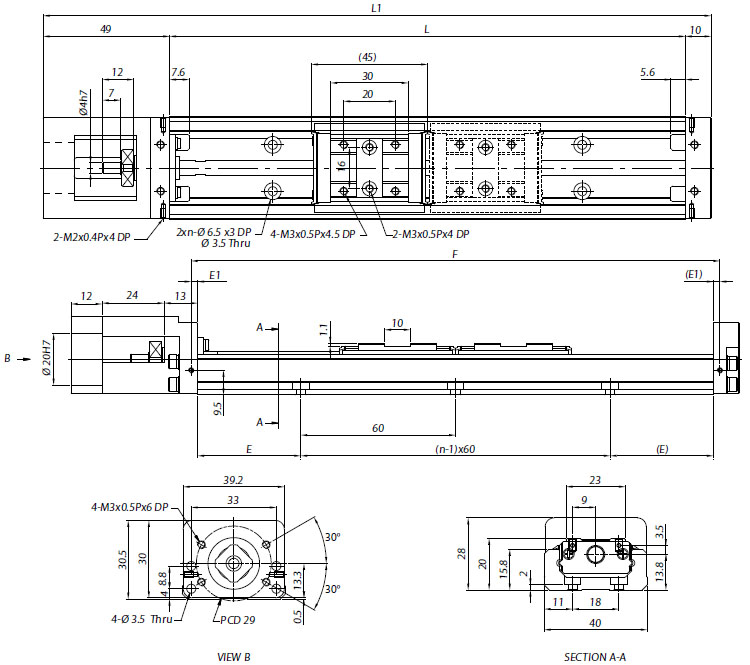

KM20标准型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 E n E1 F 总重量 (kg)
A型 B型 A型 B型
100 159 41.8 - 20 2 2.5 105 0.472 -
150 209 91.8 46.8 15 3 2.5 155 0.593 0.693
200 259 141.8 96.8 40 3 2.5 205 0.713 0.813

注: B型的最大行程为两个滑块螺帽紧密连接的数值

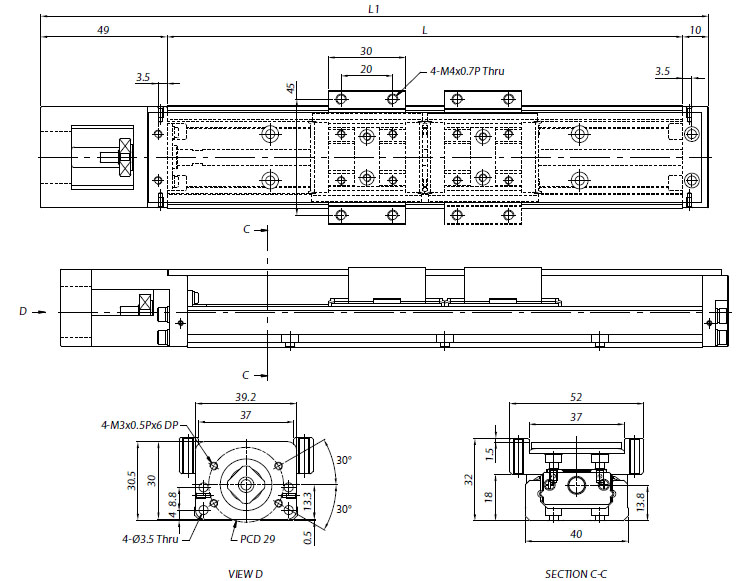

KM20防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
100 159 41.8 - 0.764 -
150 209 91.8 46.8 0.776 0.879
200 259 141.8 96.8 0.788 0.891

注: B型的最大行程为两个滑块螺帽紧密连接的数值

KM20 PDF-3D文档

KM线性模组官方原文件为(.stp)格式3D模型文档,很多客户无法直接查看,应广大客户要求,山东鲁赢机电工作人员经过技术处理,将.stp文件转换为PDF文档,以方便客户查看,请使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费) 打开KM线性模组系列PDF文档,大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注:部分型号为普通cad平面图转换,为平面参数图,非3D模型图,如需官方.stp原图请联系客服。

单位:mm

型号 轨道长度
标准型 A型 100 150 200 - - -
B型 - 150 200 - - -
防护罩型 A型 100 150 200 - - -
B型 - 150 200 - - -

注:部分浏览器含有PDF阅读插件,点击链接后为浏览器预览页面,但是大部分浏览器不支持PDF-3D格式,请下载本公司提供的PDF文档后,使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费)打开文档,以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
