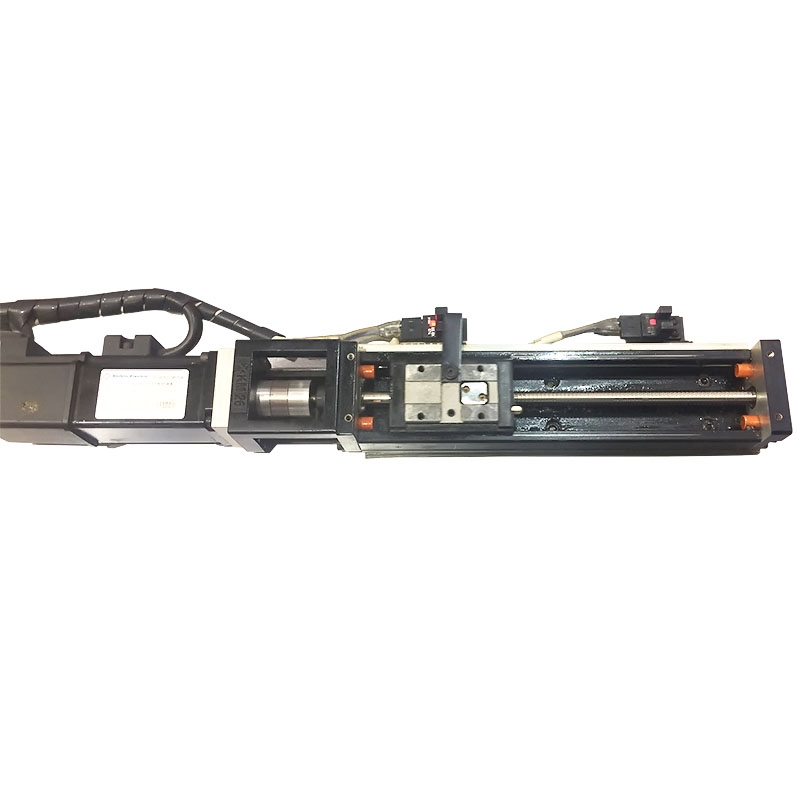

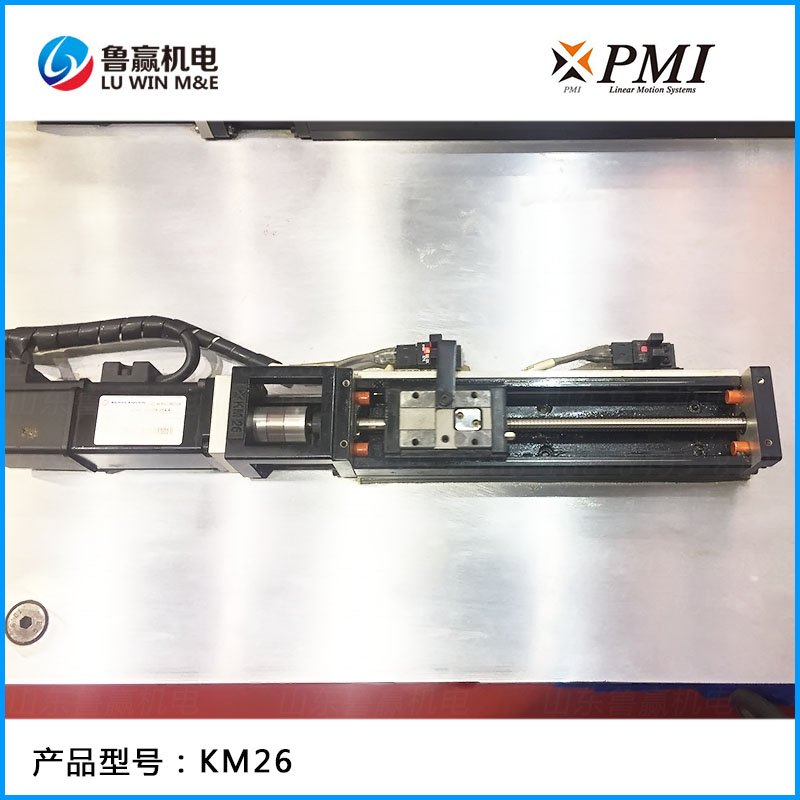

KM26系列线性模组

loading
LOADING IMAGES
KM26 KM26 KM26 KM26 KM26

标准A/B型

防护罩A/B型

PDF-3D文档

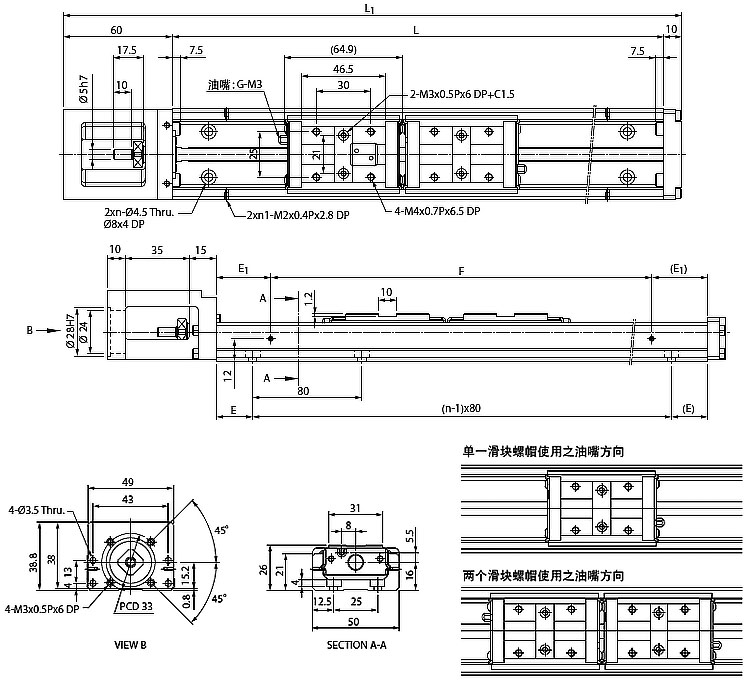

KM26标准型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 E n E1 n1 F 总重量 (kg)
A型 B型 A型 B型
150 220 70 - 35 2 35 2 80 0.98 -
200 270 120 55 20 3 20 2 160 1.18 1.37
250 320 170 105 45 3 45 2 160 1.38 1.57
300 370 220 155 30 4 30 2 240 1.59 1.78

注: B型的最大行程为两个滑块螺帽紧密连接的数值

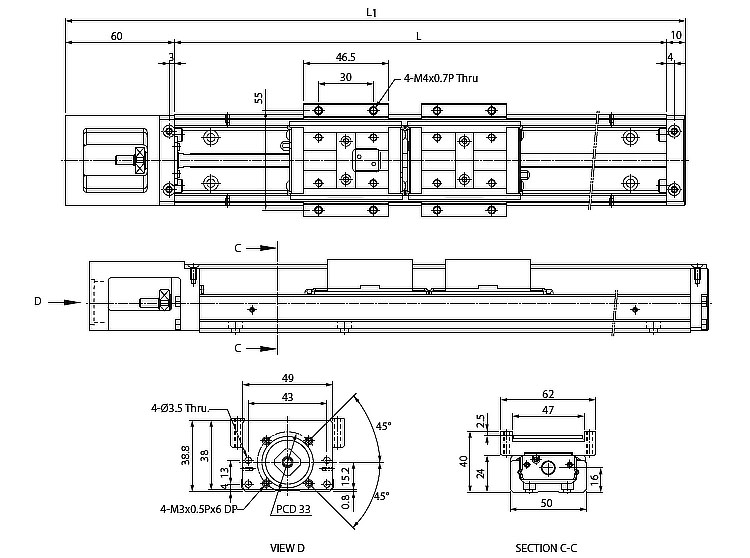

KM26防护罩型(A、B型) 尺寸表

单位:mm

轨道长度L 总长度L1 最大行程范围 总重量 (kg)
A型 B型 A型 B型
150 220 70 - 1.06 -
200 270 120 55 1.26 1.45
250 320 170 105 1.46 1.65
300 370 220 155 1.67 1.86

注: B型的最大行程为两个滑块螺帽紧密连接的数值

KM26 PDF-3D文档

KM线性模组官方原文件为(.stp)格式3D模型文档,很多客户无法直接查看,应广大客户要求,山东鲁赢机电工作人员经过技术处理,将.stp文件转换为PDF文档,以方便客户查看,请使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费) 打开KM线性模组系列PDF文档,大部分国产浏览器和PDF阅读软件不支持PDF-3D格式文档。→点击转到Adobe Acrobat Reader DC 官方下载地址

注:部分型号为普通cad平面图转换,为平面参数图,非3D模型图,如需官方.stp原图请联系客服。

单位:mm

型号 轨道长度
标准型 A型 150 200 250 300 - -
B型 - 200 250 300 - -
防护罩型 A型 150 200 250 300 - -
B型 - 200 250 300 - -

注:部分浏览器含有PDF阅读插件,点击链接后为浏览器预览页面,但是大部分浏览器不支持PDF-3D格式,请下载本公司提供的PDF文档后,使用专业pdf阅读软件 Adobe Acrobat Reader DC(免费)打开文档,以免给您的查看带来不便。→点击转到Adobe Acrobat Reader DC 官方下载地址
