产品详情

M 系列编号命名

产
品
参
数
一

产
品
参
数
二

产
品
相
册

产
品
资
料

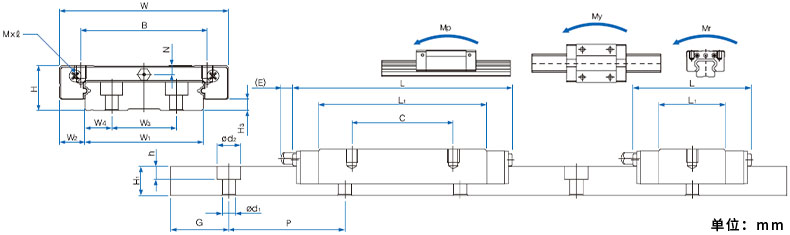

公称型号	外形尺寸			LM 滑块尺寸								H3
公称型号	高H	宽W	长L	B	C	M×l		L1	N	E	油嘴	H3

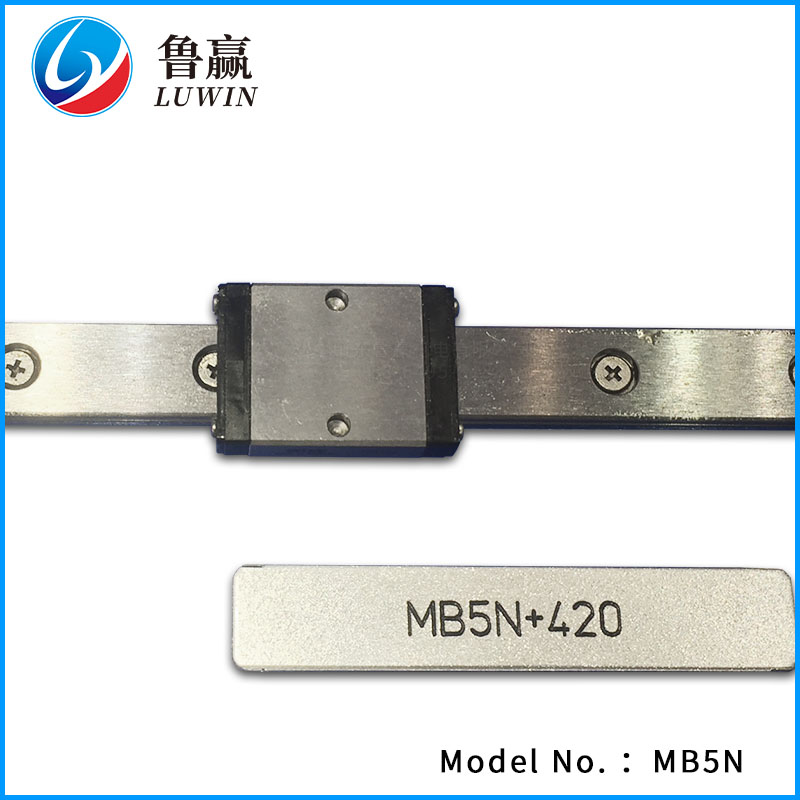

MB5C MB5N	6.5	17	21 25	13	- -	M2.5×1.5		13.4 17.4	1.4	- -	- -	1.3

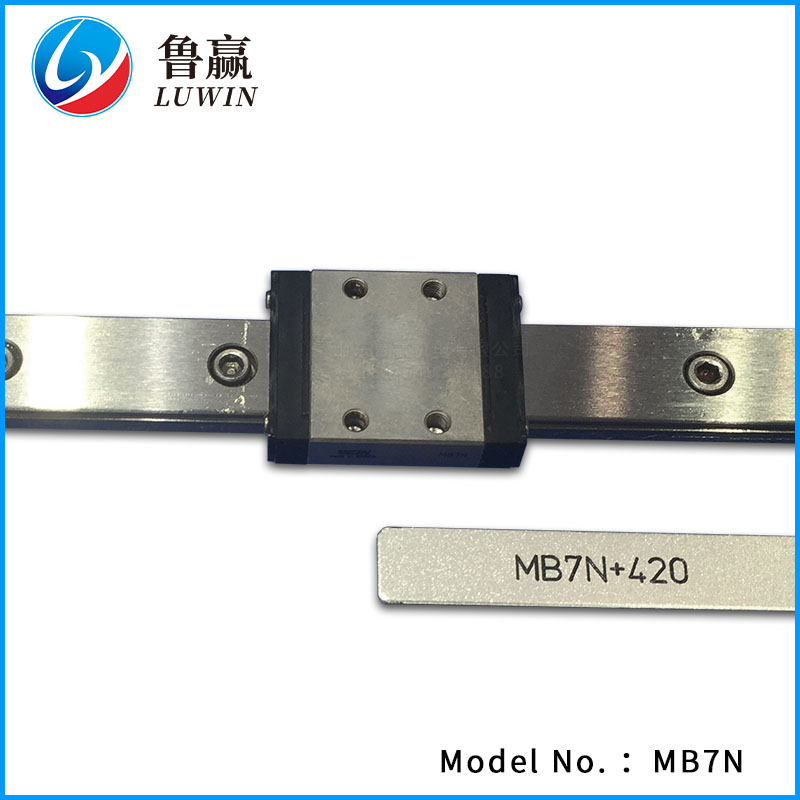

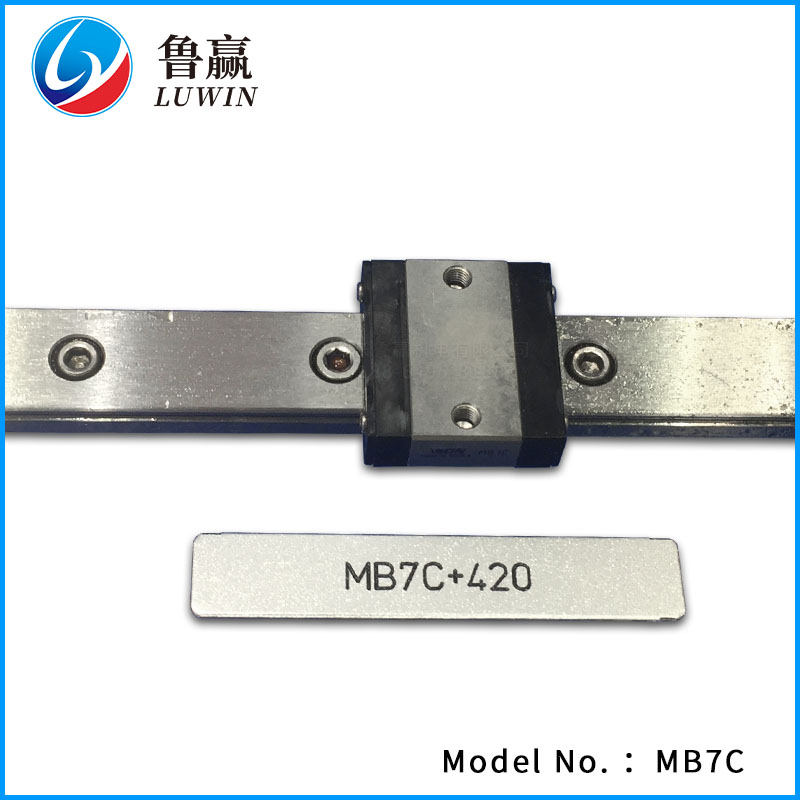

MB7C MB7N MB7L	9	25	24 33 43.5	19	- 10 19	M3×3		12.6 21.6 32.1	1.7	- - -	- - -	2

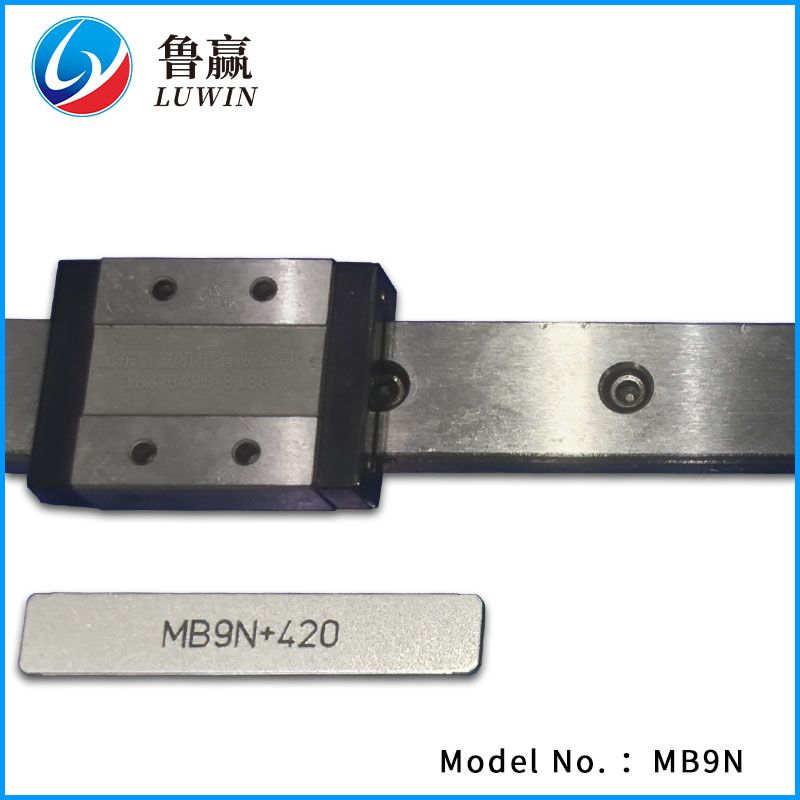

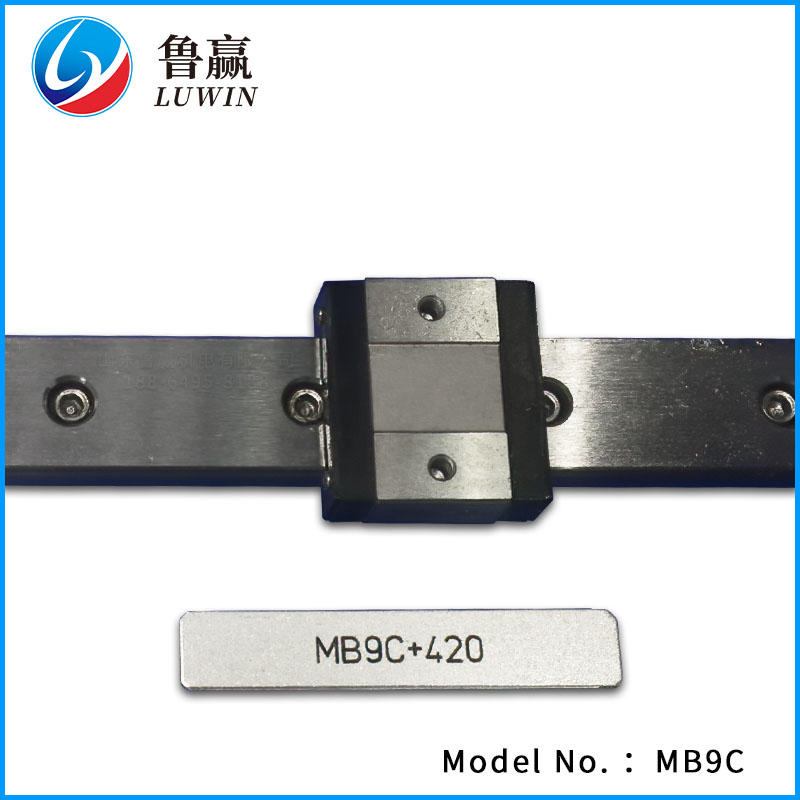

MB9C MB9N MB9L	12	30	28.1 40.2 52	21	- 12 24	M3×3		16.5 28.6 40.4	3.2	- - -	- - -	3

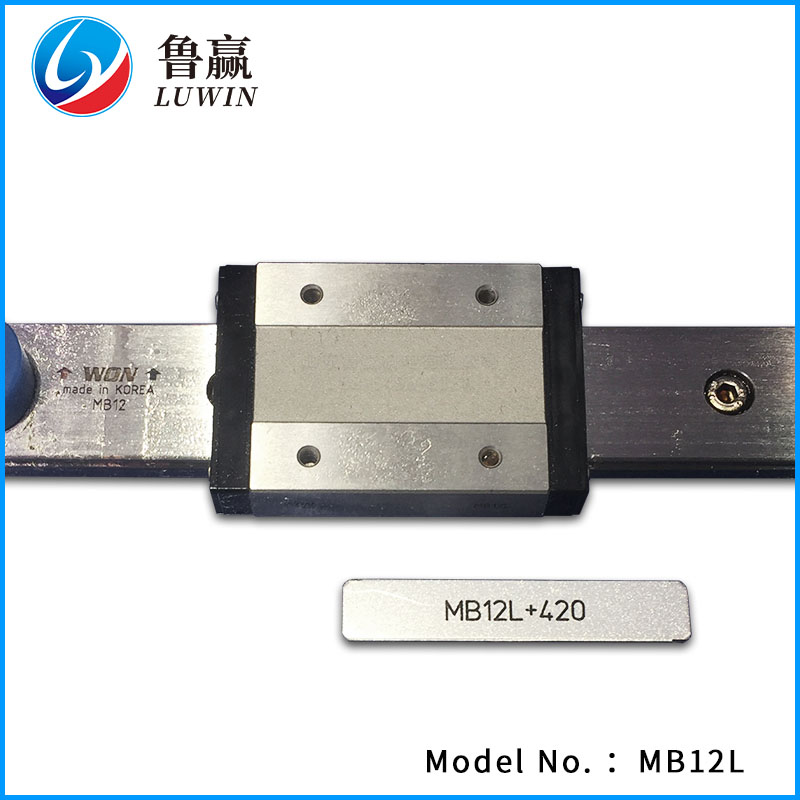

MB12C MB12N MB12L	14	40	31.1 44.5 59.7	28	- 15 28	M3×3.5		17.5 30.9 46.1	3.2	- - -	- - -	3

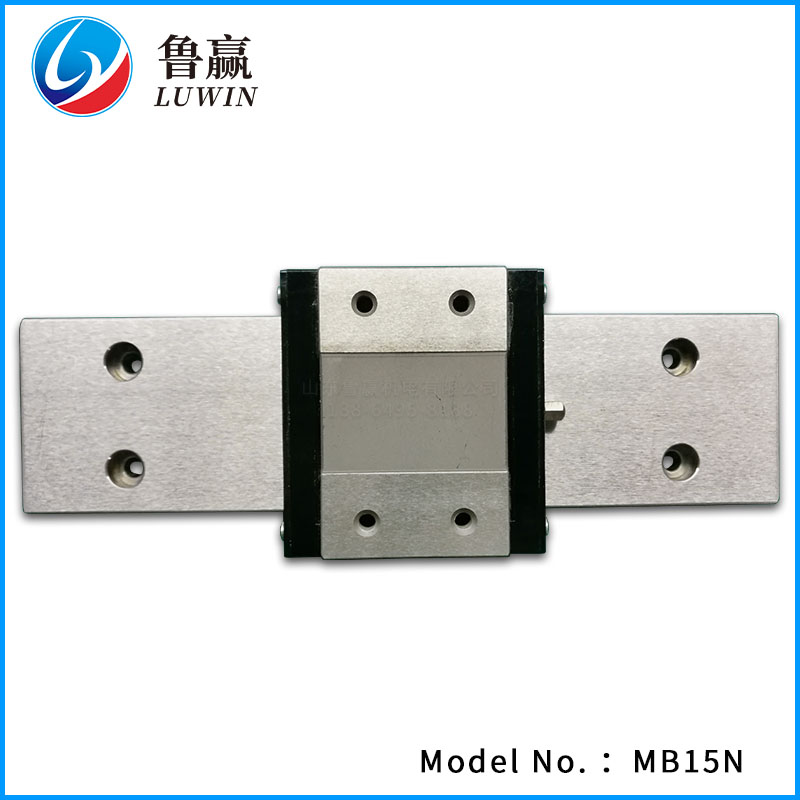

MB15C MB15N MB15L	16	60	42.8 56.6 75.8	45	- 20 35	M4×4.5		25.2 39 58.2	3.2	4 4 4	A-M3	4

公称型号	LM 滑轨尺寸									基本额定负载		允许静力矩 kM·m					重量
	宽 W1	W2	W3	W4	高 H1	值 G	孔距 P	d1×d2×h		C N	Co N	Mp		My		Mr	LM 滑块 g	LM 滑轨 g/m
	宽 W1	W2	W3	W4	高 H1	值 G	孔距 P	d1×d2×h		C N	Co N	单滑块	双滑块	单滑块	双滑块	单滑块	LM 滑块 g	LM 滑轨 g/m

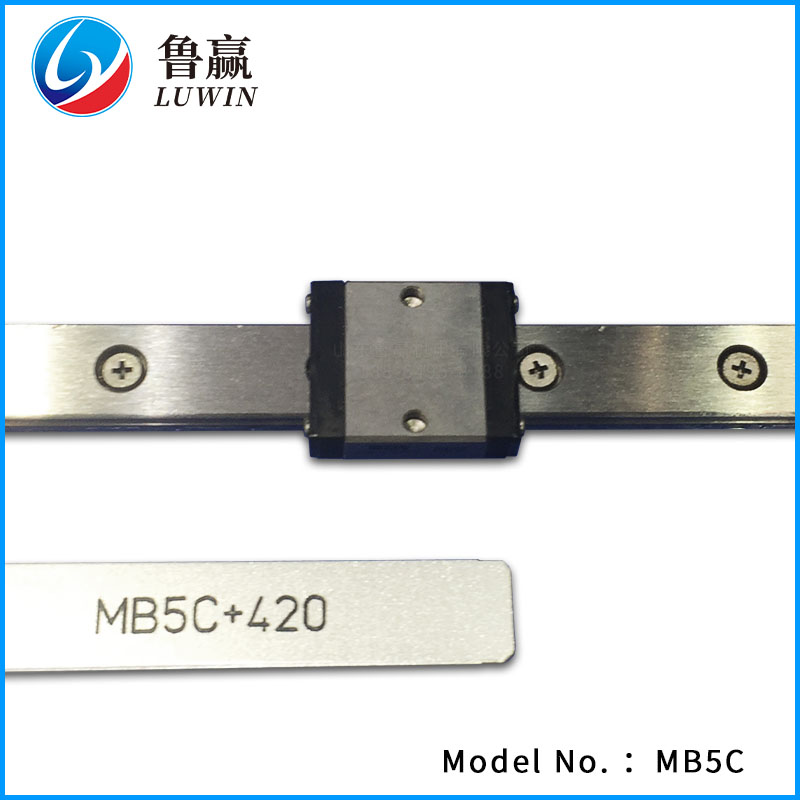

MB5C MB5N	10 +0 -0.025	3.5	-	-	4	5	20	2.9×4.8×1.6		668 806	1094 1430	2.6 4.4	13.3 21.4	2.6 4.4	13.3 21.4	5.63 7.36	5.3 6.8	299
MB7C MB7N MB7L	14 +0 -0.05	5.5	-	-	5.5	10	30	3.5×6×3.2		1102 1631 2166	1514 2650 3975	3.4 10.1 22.5	19.5 51.1 106.1	3.4 10.1 22.5	19.5 51.1 106.1	10.83 18.95 28.42	11.7 18.9 27.9	560
MB9C MB9N MB9L	18 +0 -0.05	6	-	-	7	10	30	3.5×6×4.5		1515 2197 2878	2121 3606 5303	6.2 18.2 37.8	33.4 87.6 172.9	6.2 18.2 37.8	33.4 87.6 172.9	19.41 33.00 48.52	23.4 39.6 54.9	912

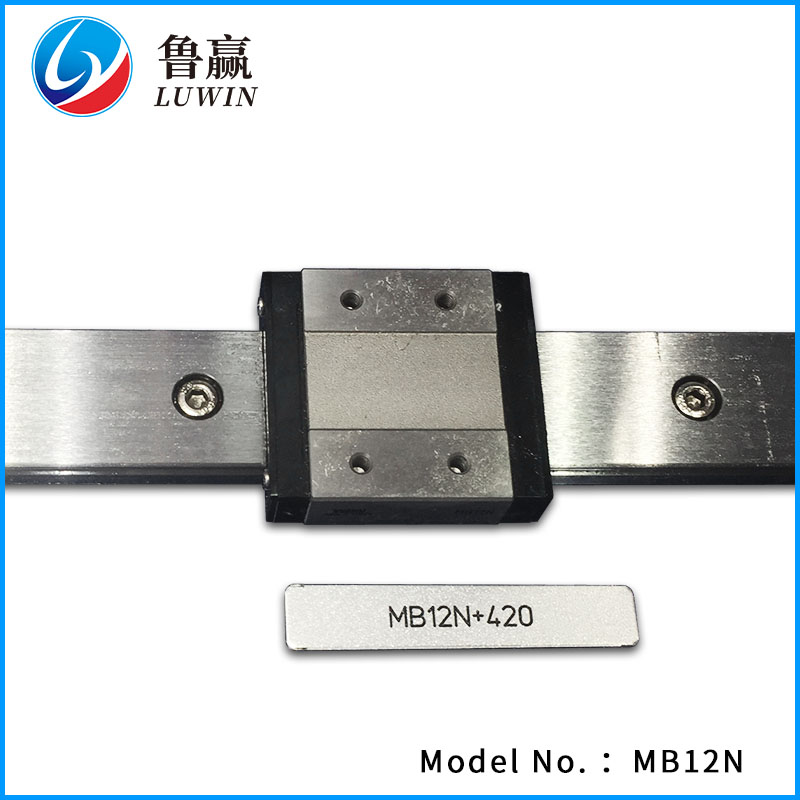

MB12C MB12N MB12L	24 +0 -0.05	8	-	-	8	15	40	4.5×8×4.5		2753 4015 5539	3339 5723 9062	10.3 31.2 73.8	57.3 152.2 338.7	10.3 31.2 73.8	57.3 152.2 338.7	40.73 69.83 110.56	40.5 68.4 99.9	1369
MB15C MB15N MB15L	42 +0 -0.05	9	23	9.5	10	15	40	4.5×8×4.5		4954 6579 9076	6056 9085 14384	26.9 62.5 147.8	145.3 306.5 680.6	26.9 62.5 147.8	145.3 306.5 680.6	128.40 192.60 304.94	85.5 126.0 183.6	2886
