| 公 称 型 号 |

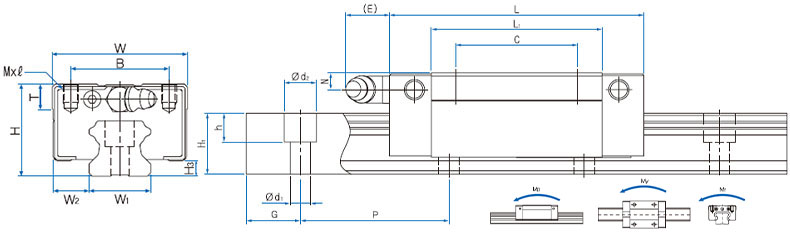

外形尺寸 | LM 滑块尺寸 | H3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高H | 宽W | 长L | B | C | M×L | L1 | T | N | E | 油 嘴 | |||

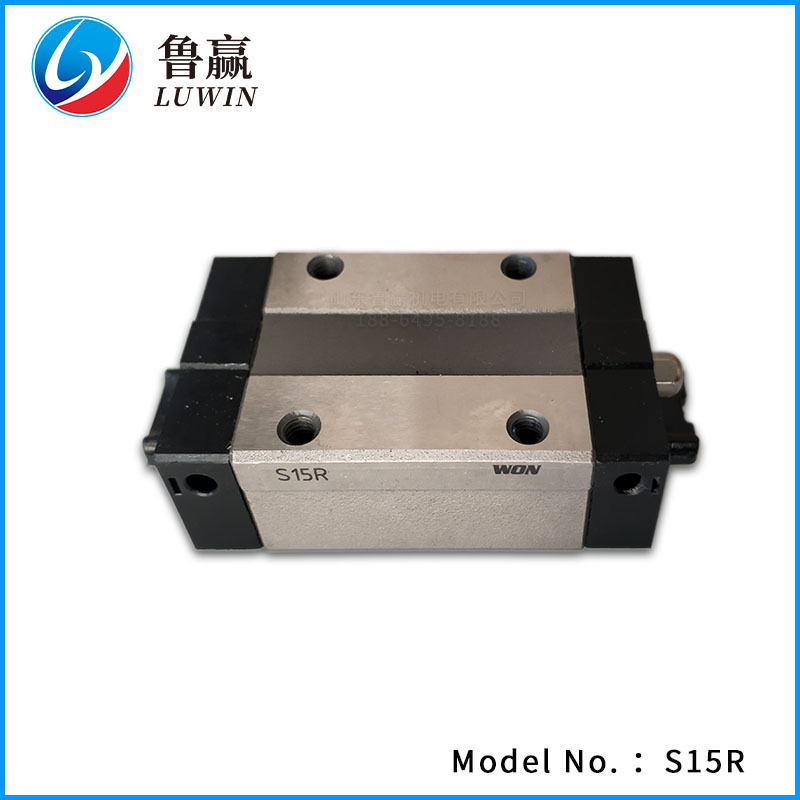

| S15C S15R |
24 | 34 | 40.2 56.9 |
26 | - 26 |
M4×6 | 24 40.7 |
6 | 6 | 6 | A-M4 | 4.5 | |

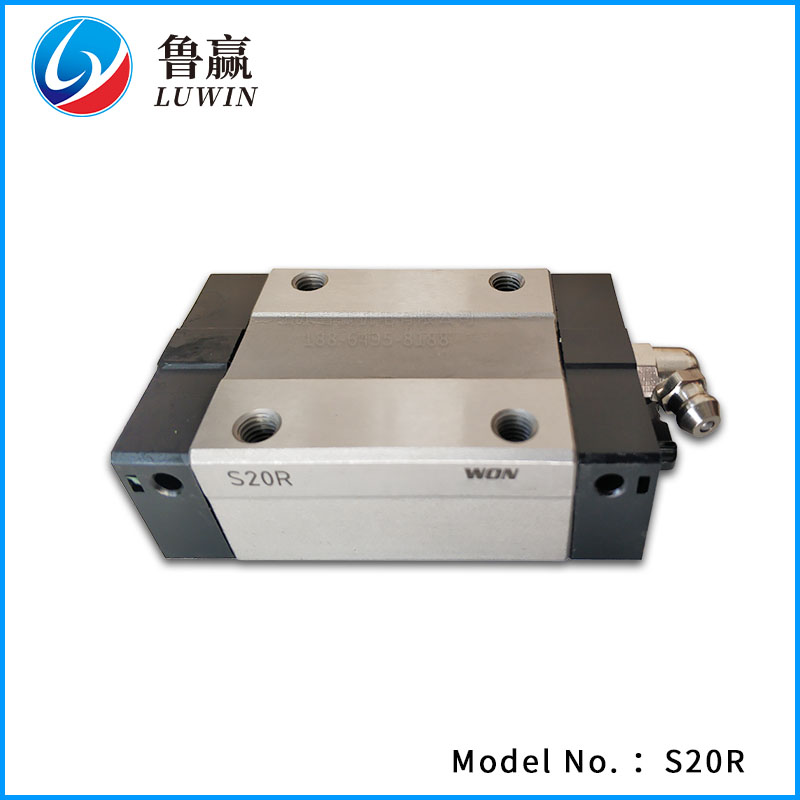

| S20C S20R |
28 | 42 | 47.2 66.3 |
32 | - 32 |
M5×7 | 27.6 46.7 |
7.5 | 5.5 | 12 | B-M6F | 6 | |
| S25C S25R |
33 | 48 | 59.1 83 |
35 | - 35 |
M6×9 | 34.4 58.2 |
8 | 6 | 12 | B-M6F | 7 | |
| 公称 型号 |
LM 滑轨尺寸 | 基本 额定负载 |
允许静力矩 kM·m | 重量 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 宽 W1 ±0.05 |
W2 | 高 H1 |
值 G |
孔距 P |
d1×d2×h | C kN |
Co kN |
Mp | My | Mr | LM 滑块 kg |
LM 滑轨 kg/m |
||||
| 单滑块 | 双滑块 | 单滑块 | 双滑块 | 单滑块 | ||||||||||||
| S15C S15R |
15 | 9.5 | 13 | 20 | 60 | 4.5×7.5×5.3 | 7.0 9.9 |
10.0 16.2 |
0.042 0.115 |
0.224 0.552 |
0.042 0.115 |
0.224 0.552 |
0.079 0.129 |
0.096 0.156 |
1.3 | |
| S20C S20R |
20 | 11 | 16.5 | 20 | 60 | 6×9.5×8.5 | 9.8 13.7 |
13.1 21.2 |
0.063 0.173 |
0.342 0.838 |
0.063 0.173 |
0.342 0.838 |
0.137 0.223 |
0.153 0.2.46 |
2.2 | |
| S25C S25R |
23 | 12.5 | 20 | 20 | 60 | 7×11×9 | 15.7 22.1 |
20.4 33.1 |
0.123 0.337 |
0.670 1.636 |
0.123 0.337 |
0.670 1.636 |
0.246 0.398 |
0.254 0.413 |
3.0 | |
