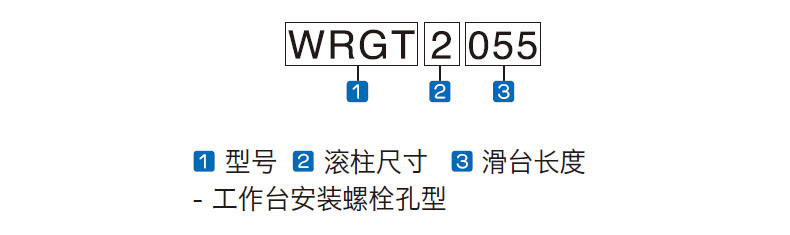

WRGT 系列 编号命名

产
品
相
册

产
品
参
数
一

产
品
参
数
二

产
品
资
料
loading
LOADING IMAGES
WRGT 系列 WRGT 系列 WRGT 系列

wrgt 参数

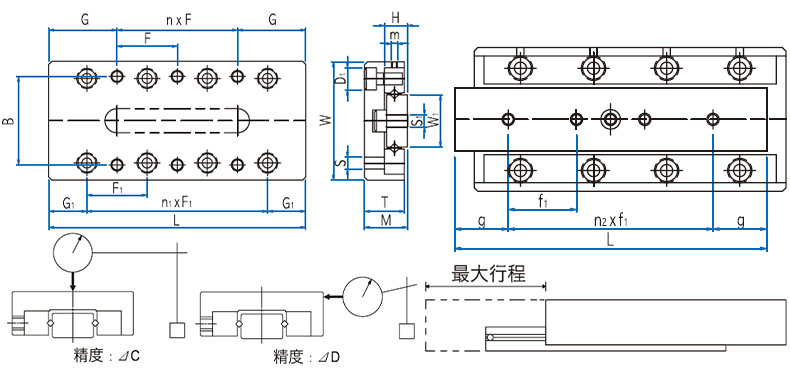

公 称 型 号 主要尺寸 台面尺寸
最大
行程		 宽W
±0.1		 高M
±0.1		 长 L
±0.1		 台面螺丝位置 F1 n1×F1 D1 G1
B F M×P G S
WRGT 1025
WRGT 1035
WRGT 1045
WRGT 1055
WRGT 1065
WRGT 1075
WRGT 1085		 12
22
27
32
40
45
50		 20 8 25
35
45
55
65
75
85		 14 18
28
20
30
20
30
30		 1×18
1×28
1×20
1×30
2×20
1×30
2×30		 3.5
3.5
12.5
12.5
12.5
22.5
12.5		 M2.6 10 1×10
2×10
3×10
4×10
5×10
6×10
7×10		 4.1 7.5
WRGT 2035
WRGT 2050
WRGT 2065
WRGT 2080
WRGT 2095
WRGT 2110
WRGT 2125		 18
30
40
50
60
70
80		 30 12 35
50
65
80
95
110
125		 22 28
43
30
45
30
45
45		 1×28
1×43
1×30
1×45
2×30
1×45
2×45		 3.5
3.5
17.5
17.5
17.5
32.5
17.5		 M3 15 1×15
2×15
3×15
4×15
5×15
6×15
7×15		 6 10
WRGT 3055
WRGT 3080
WRGT 3105
WRGT 3130
WRGT 3155
WRGT 3180
WRGT 3205		 30
45
60
75
90
105
130		 40 16 55
80
105
130
155
180
205		 30 40
65
50
75
50
75
75		 1×40
1×65
1×50
1×75
2×50
1×75
2×75		 7.5
7.5
27.5
27.5
27.5
52.5
27.5		 M4 25 1×25
2×25
3×25
4×25
5×25
6×25
7×25		 7.5 15

WRGT 参数
公 称 型 号 侧面尺寸 培司面面积附着孔位置 基本额定负荷 精度 μm
T H W1 m S1 f1 n2×f1 g 动 C
(kN)		 静 Co
(kN)		 ⊿C ⊿D
WRGT 1025
WRGT 1035
WRGT 1045
WRGT 1055
WRGT 1065
WRGT 1075
WRGT 1085		 7.5 4 6.6 M2 M2.6 4.5
10.0
10.0
10.0
10.0
10.0
10.0		 2×7.5
2×10
3×10
4×10
5×10
6×10
7×10		 5
7.5
7.5
7.5
7.5
7.5
7.5		 0.46
0.63
0.95
1.09
1.23
1.50
1.63		 0.61
0.92
1.53
1.84
2.14
2.75
3.06		 2
2
2
2
2
2
2		 4
4
5
5
5
5
5
WRGT 2035
WRGT 2050
WRGT 2065
WRGT 2080
WRGT 2095
WRGT 2110
WRGT 2125		 11.5 6 12.0 M2 M3 20.0
15.0
15.0
15.0
15.0
15.0
15.0		 1×20
2×15
3×15
4×15
5×15
6×15
7×15		 7.5
10
10
10
10
10
10		 0.84
1.17
1.46
2.01
2.27
2.52
2.76		 1.08
1.63
2.17
3.25
3.79
4.34
4.88		 2
2
2
2
2
2
2		 4
4
5
5
5
5
5
WRGT 3055
WRGT 3080
WRGT 3105
WRGT 3130
WRGT 3155
WRGT 3180
WRGT 3205		 15.5 8 16.0 M2 M4 35.0
25.0
25.0
25.0
25.0
25.0
25.0		 1×35
2×25
3×25
4×25
5×25
6×25
7×25		 10
15
15
15
15
15
15		 2.71
4.06
4.68
5.86
6.98
8.05
8.57		 3.67
6.11
7.33
9.78
12.2
14.7
15.9		 2
2
3
3
3
3
3		 5
5
6
6
6
6
6
