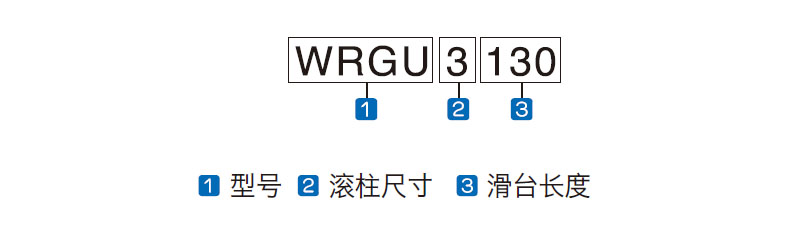

WRGU 系列 编号命名

产
品
相
册

参
数
一

参
数
二

参
数
三

参
数
四

产
品
资
料
loading
LOADING IMAGES
WRGU 系列

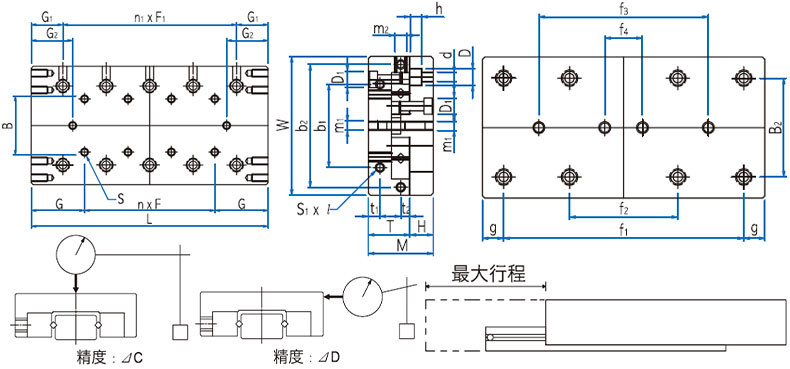

wrgu 参数
公 称 型 号 主要尺寸 台面尺寸
最大
行程		 宽
W		 宽
允许
公差		 高M
±0.1		 长 L
±0.1		 质量
(kg)		 台面螺丝位置 侧面附着螺丝攻位置
B n×F G S n1×F1 G1 G2 b1 t1 S1×l
WRGU 1025
WRGU 1035
WRGU 1045
WRGU 1055
WRGU 1065
WRGU 1075
WRGU 1085		 12
18
25
32
40
45
50		 30 -0.2
-0.4		 17 25
35
45
55
65
75
85		 0.08
0.11
0.15
0.18
0.21
0.24
0.27		 10 -
1×10
2×10
3×10
4×10
5×10
6×10		 12.5 M2 1×10
2×10
3×10
4×10
5×10
6×10
7×10		 7.5 2.5
4.5
6
7.5
8.5
11
13.5		 12 2.5 M2×4
WRGU 2035
WRGU 2050
WRGU 2065
WRGU 2080
WRGU 2095
WRGU 2110
WRGU 2125		 18
30
40
50
60
70
80		 40 -0.2
-0.4		 21 35
50
65
80
95
110
125		 0.2
0.26
0.34
0.42
0.5
0.58
0.66		 15 -
1×15
2×15
3×15
4×15
5×15
6×15		 17.5 M3 1×15
2×15
3×15
4×15
5×15
6×15
7×15		 10 3
4.5
7
9.5
12
14.5
17		 16 3.4 M2×4
WRGU 3055
WRGU 3080
WRGU 3105
WRGU 3130
WRGU 3155
WRGU 3180
WRGU 3205		 30
45
60
75
90
105
130		 60 ±0.1 28 55
80
105
130
155
180
205		 0.57
0.8
1.03
1.26
1.49
1.72
1.95		 25 -
1×25
2×25
3×25
4×25
5×25
6×25		 27.5 M4 1×25
2×25
3×25
4×25
5×25
6×25
7×25		 15 5.5
10.5
15.5
20.5
25.5
30.5
30.5		 40 5.5 M3×6
WRGU 4085
WRGU 4125
WRGU 4165
WRGU 4205
WRGU 4245
WRGU 4285		 50
75
105
130
155
185		 80 ±0.1 35 85
125
165
205
245
485		 1.5
2.3
3.1
3.8
4.6
5.3		 40 -
1×40
2×40
3×40
4×40
5×40		 42.5 M5 1×40
2×40
3×40
4×40
5×40
6×40		 22.5 10.5
18.0
23.0
30.5
38.5
43.0		 55 5.5 M3×6

WRGU 参数
公 称 型 号 侧面尺寸 培司面面积附着孔位置 基本额定负荷 精度 μm
T H d×D×h D1 m1 m2 B2 f1 f2 f3 g 动 C
(kN)		 静
Co
(kN)		 ⊿C ⊿D
WRGU 1025
WRGU 1035
WRGU 1045
WRGU 1055
WRGU 1065
WRGU 1075
WRGU 1085		 11 5.5 2.55×4.1×2.5 4.1 M2 M2 22 18
28
38
48
58
68
78		 -
-
-
28
38
48
58		 -
-
-
-
-
-
-		 3.5 0.46
0.63
0.95
1.09
1.23
1.50
1.63		 0.61
0.92
1.53
1.84
2.14
2.75
3.06		 2
2
2
2
2
2
2		 4
4
5
5
5
5
5
WRGU 2035
WRGU 2050
WRGU 2065
WRGU 2080
WRGU 2095
WRGU 2110
WRGU 2125		 14 6.4 3.5×6×3.5 6.0 M3 M3 30 25
40
55
70
85
100
115		 -
-
-
40
55
70
85		 -
-
-
-
-
-
-		 5 0.46
0.64
0.81
1.11
1.25
1.39
1.52		 1.08
1.63
2.17
3.25
3.79
4.34
4.88		 2
2
2
2
2
3
3		 4
4
5
5
5
6
6
WRGU 3055
WRGU 3080
WRGU 3105
WRGU 3130
WRGU 3155
WRGU 3180
WRGU 3205		 18.5 9 4.5×7.5×5 7.5 M4 M4 40 35
60
85
110
135
160
185		 -
-
-
-
-
-
85		 -
-
-
-
85
110
135		 10 2.71
4.06
4.68
5.86
6.98
8.05
8.57		 3.67
6.11
7.33
9.78
12.2
14.7
15.9		 2
2
3
3
3
3
3		 5
5
6
6
6
7
7

wrgu 参数
公 称 型 号 主要尺寸 台面尺寸
最大
行程		 宽W
±0.1		 高M
±0.1		 长 L
±0.1		 质量
(kg)		 台面螺丝位置 侧面附着螺丝攻位置
B n×F G S n1×F1 G1 G2 b1 b2 t1 t2 S1×l
WRGU 4085
WRGU 4125
WRGU 4165
WRGU 4205
WRGU 4245
WRGU 4285		 50
75
105
130
155
185		 80 35 85
125
165
205
245
485		 1.5
2.3
3.1
3.8
4.6
5.3		 40 -
1×40
2×40
3×40
4×40
5×40		 42.5 M5 1×40
2×40
3×40
4×40
5×40
6×40		 22.5 10.5
18.0
23.0
30.5
38.5
43.0		 55 - 6.5 - M3×6
WRGU 6110
WRGU 6160
WRGU 6210
WRGU 6260
WRGU 6310
WRGU 6360
WRGU 6410		 60
95
130
165
200
235
265		 100 45 110
160
210
260
310
360
410		 3.2
4.6
6.0
7.4
8.7
10.1
11.5		 50 -
1×50
2×50
3×50
4×50
5×50
6×50		 55 M6 1×50
2×50
3×50
4×50
5×50
6×50
7×50		 30.0 16.0
23.5
31.0
38.5
46.0
53.5
63.5		 60 92 8 15 M4×8
WRGU 9210
WRGU 9310
WRGU 9410
WRGU 9510
WRGU 9610
WRGU 9710
WRGU 9810
WRGU 9910
WRGU 91010		 130
180
350
450
550
650
750
850
950		 145 60 210
310
410
510
610
710
810
910
1010		 12.0
17.6
23.2
28.8
34.4
40.0
45.6
51.2
56.8		 85 -
1×100
2×100
3×100
4×100
5×100
6×100
7×100
8×100		 105 M8 -
1×100
2×100
3×100
4×100
5×100
6×100
7×100
8×100		 55.0 27.0
52.0
17.0
17.0
17.0
17.0
17.0
17.0
17.0		 90 135 11 20 M4×8

WRGU 参数
公 称 型 号 侧面尺寸 培司面面积附着孔位置 基本额定负荷 精度 μm
T H d×D×h D1 m1 m2 B2 f1 f2 f3 f4 g 动 C
(kN)		 静
Co
(kN)		 ⊿C ⊿D
WRGU 4085
WRGU 4125
WRGU 4165
WRGU 4205
WRGU 4245
WRGU 4285		 24 10.5 5.5×9.5×6 9.5 M4 M4 60 65
80
120
160
200
240		 -
-
-
80
120
160		 -
-
-
-
-
-		 -
-
-
-
-
-		 10
22.5
22.5
22.5
22.5
22.5		 5.92
8.85
11.5
14.0
16.4
18.7		 8.10
13.5
18.9
24.3
29.7
35.1		 2
3
3
3
3
3		 5
6
7
7
7
7
WRGU 6110
WRGU 6160
WRGU 6210
WRGU 6260
WRGU 6310
WRGU 6360
WRGU 6410		 31 13 7×11×7 11 M5 M5 60 90
140
190
240
290
340
390		 -
-
-
-
-
140
190		 -
-
90
140
190
240
290		 -
-
-
-
-
-
-		 10
10
10
10
10
10
10		 16.4
20.5
28.2
35.4
38.8
45.4
51.7		 22.7
30.2
45.4
60.5
68.0
83.2
98.3		 3
3
3
3
4
4
4		 6
6
7
7
8
8
8
WRGU 9210
WRGU 9310
WRGU 9410
WRGU 9510
WRGU 9610
WRGU 9710
WRGU 9810
WRGU 9910
WRGU 91010		 43 16 9×14×9 14 M8 M6 90 100
200
300
400
500
600
700
800
900		 -
-
-
-
100
200
300
400
500		 -
-
100
200
300
400
500
600
700		 -
-
-
-
-
-
100
200
300		 55
55
55
55
55
55
55
55
55		 52.3
81.1
81.1
98.7
115
131
139
155
169		 75.8
133
133
171
209
246
265
303
341		 3
3
4
4
4
4
5
5
5		 7
7
8
8
9
9
10
10
10
