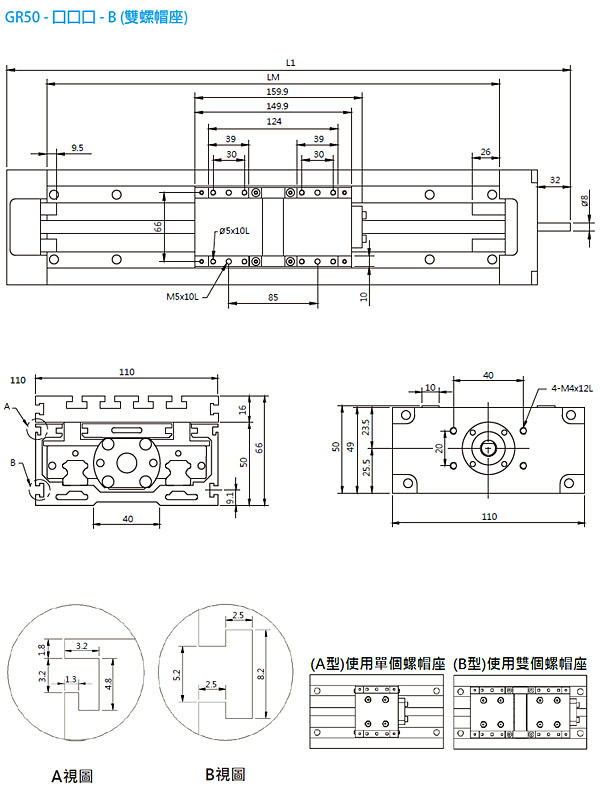

GR50-B
LOADING IMAGES
-
产品用途：
- 光伏设备丨上下料机械手丨移栽机丨贴片设备丨测量设备丨激光焊接机丨激光切割机丨涂胶机丨喷涂机丨打孔机丨点胶机丨小型数控机床丨雕铣机丨样本绘图机丨裁床丨分类机丨试验机丨教育场所等
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。
300、400
A:单螺帽（滑块）座
B:双螺帽（滑块）座
05、10
| 滑轨 长度 LM (mm) |
总 长度 L1 (mm) |
有效行程(mm) | ||
|---|---|---|---|---|
| A型 | B型 | |||
| 384 | 490 | 235 | 150 | |
| 434 | 540 | 285 | 200 | |
| 534 | 640 | 385 | 300 | |
| 634 | 740 | 485 | 400 | |
| 734 | 840 | 585 | 500 | |
| 834 | 940 | 685 | 600 | |
| 934 | 1040 | 785 | 700 | |
| 型号 | 螺纹 | 孔数 | 尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | ||||
| GR50 | M5 | 4 | 107 | 8.5 | 30 | 10 | 0.5 | 26.3 | 21 | 7 | |
| M5 | 4 | 77 | 8.5 | 20 | 10 | 0.5 | 26.3 | 21 | 7 | ||
| GR65 | M6 | 2 | 62 | 11 | 40 | 11 | 0.5 | 26.3 | 21 | 9.7 | |
| M6 | 4 | 142 | 11 | 40 | 10 | 0.5 | 26.3 | 21 | 9.7 | ||
