FPRS3000A
LOADING IMAGES
-
产品用途：
- 可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。

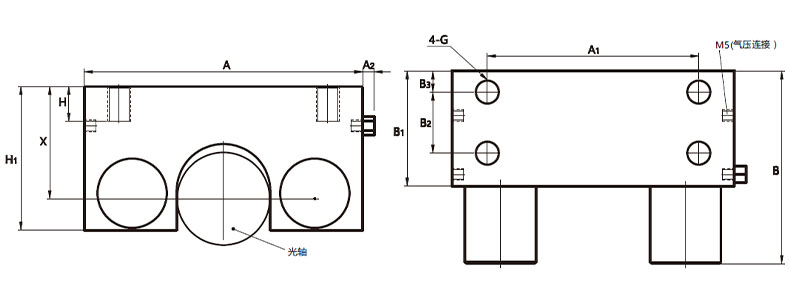

单位:mm
| 型 号 | A | A1 | A2 | B | B1 | B2 | B3 | G | H | X | H1 | 保持力(*1) N |
质量 Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FPRS3000A | 92 | 68 | 5 | 80 | 48.5 | 22 | 14 | M10 | 13 | 35 | 48.5 | 850 | 1.9 |
| FPRS3200A | 120 | 90 | 5 | 84 | 52 | 26 | 13 | M10 | 15 | 45 | 62 | 1300 | 2.15 |
| FPRS4000A | 120 | 90 | 5 | 84 | 52 | 26 | 13 | M10 | 15 | 45 | 62 | 1300 | 2.85 |
| FPRS5000A | 132 | 108 | 5 | 84 | 52 | 30 | 11 | M10 | 15 | 50 | 67 | 1300 | 2.95 |
| FPRS6000A | 142 | 108 | 5 | 84 | 52 | 30 | 11 | M10 | 15 | 50 | 67 | 1300 | 3.15 |
*1：压强为0.6MPa时的值。
*2：通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
