NS1501A
LOADING IMAGES
-
产品用途：
- 可应用于固定滑台、定位及防止震动、机械挡停器等领域中的线性滑轨（导轨）及线性光轴等设备的挡停或者固定。
- 注：鼠标移动到左侧产品图片可以对图片进行局部放大,再次点击图片可以查看完整大图。

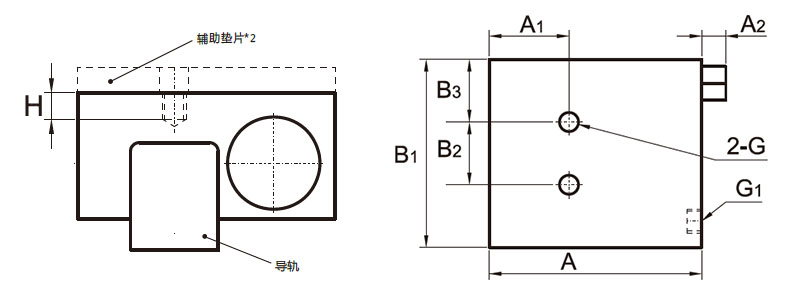

单位:mm
| 型号 | A | A1 | A2 | B1 | B2 | B3 | G | G1 气 压连接 |
H | 保持力 (*1)N |
质量 Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| NS1501A | 57 | 19 | 5 | 45 | 15 | 15 | M4 | M5 | 5 | 350 | 0.35 |
| NS2001A | 69 | 21.5 | 5 | 45 | 15 | 15 | M5 | M5 | 6 | 550 | 0.5 |
| NS2501A | 72 | 23 | 5 | 45 | 15 | 15 | M5 | M5 | 6 | 550 | 0.55 |
*1：压强为0.6MPa时的值，保持力在0.3MPa-0.6MPa范围内成正比。
*2：通过辅助垫片保持夹紧装置的高度与导轨滑块的组合高度一致。
