SR线性导轨系列

产品说明

IRSO台湾飞梭 SR系列线性滑轨BC/AC全封闭防尘，包含SRH高组装系列、SRS低组装系列等产品。

产品型号

SRH高组装标准/加长有法兰型：

SRH高组装标准/加长无法兰型：

SRS低组装标准/轻负荷有法兰型：

SRS低组装标准/轻负荷/重负荷无法兰型：

产品特性

长效自润滑

可选配自润油棉

高精度

低噪音

Clean room

无尘室级

可选配金属端盖

耐久性能获得提升

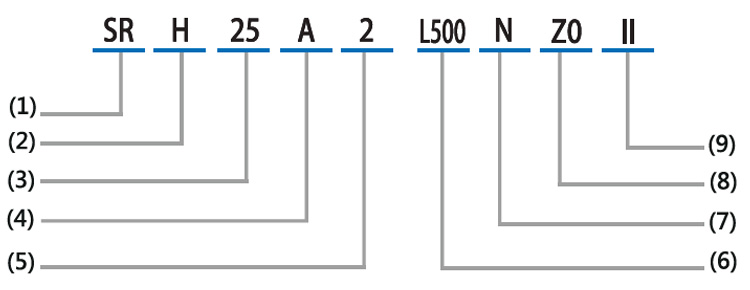

命名规则

命名规则

（1）公称型号 Specification Number

（2）滑块形式 Type code

H:高组装

S:低组装

（3）尺寸编号 Size

15、20、25、30、35、45

（4）法兰形式 Flange type

A：有法兰螺纹型

B：无法兰螺纹型

（5）单支滑轨滑块数 Block no.per rail

（6）滑轨长度 Rail length

（7）精度等级 Precision

N:普通级

H:高级

P:精密级

SP：超精密级

UP：超高精密级

（8）单支滑轨滑块数 Block no.per rail

ZF：微间隙（0）

Z0：零间隙（0）

Z1：轻预压（0~0.02C）

Z2：中预压（0.02~0.05C）

Z3：重预压（0.05~0.07C）

（9）单支滑轨滑块数 Block no.per rail

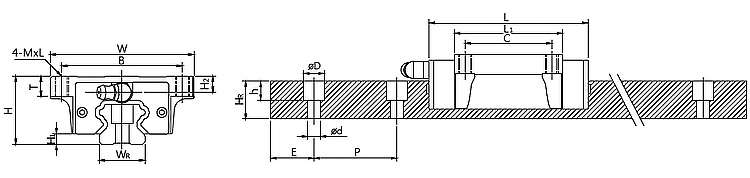

精度等级的选用（参考）

1 确认组合高(H) □高组装 □低组装
2 确认组合宽(W) □有法兰 □无法兰
3 确认滑块长度(L) □标准型 □短型 □加长型
4 滑块安装孔数及极距(B×C) □标准
5 精度选择 参照下表
6 单轴滑块数量 请参考设备实际需求
7 滑轨安装端距确认 （E）
8 滑轨安装孔距确认 （P）



附表：精度选用示例表

N级（普通级）/H级（高级）/P级（精密级）/SP级（超精密级）/UP级（超高精密级）共五个等级。
类别 设备类型 精度选择
N H P SP UP
FA
工
厂
自
动
化 		机械手臂 ● ● ●
直角坐标机器人 ● ● ●
多工位工作站 ● ● ●
XY-Table ● ● ●
视觉检测 ● ● ●
线性滑台 ● ● ●
测量设备 ● ● ●
夹治具 ● ● ●
自动清洗 ●
包装设备 ●
专
用
机
钢印机 ● ● ●
喷绘设备 ●
绕线机 ● ●
医疗仪器 ● ●
镭射雕刻 ● ●
弯管机 ●
射出成型机 ● ●
震动测试 ● ●
镭射打标机 ● ●
木工雕刻机 ●
EVA成型机 ●
鞋机 ● ●
切纸机 ●
印刷机 ● ●
专
用
机 		加工中心 ● ●
车床 ● ●
铣床 ● ●
镗床 ● ● ●
坐标镗床 ● ● ●
磨床 ● ● ●
放电加工机 ● ● ●
冲击压机 ● ●
镭射加工机 ● ● ●
木工机 ● ●
NC锁床 ● ●
攻牙中心 ● ●
ATC ●
线切割机 ● ●
SMT
设
备
点胶 ● ● ●
贴片 ● ● ●
AOI ● ● ●
半
导
体
制 程
线接合器 ● ●
探测器 ● ● ●
电子部件插入机 ● ●
印刷电路板开孔机 ● ● ●
电
子
制
程 		PBC锁孔机 ● ●
研磨设备 ● ● ●
抛光设备 ●
