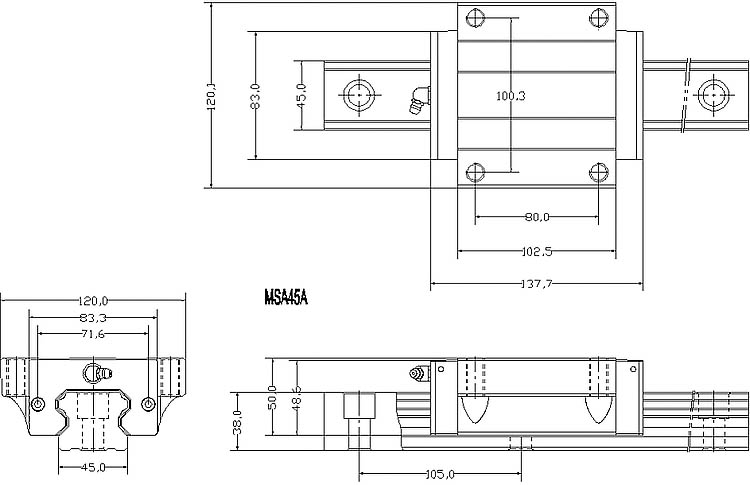

| 示意图 单位：mm | 参数 | 数据详情 |
|
宽度W1 | 45 |
| 高度H1 | 38 | |
| 节距P | 105 | |
| E std. | 22.5 | |
| D × h × d | 20×17×14 | |
| 导轨重量kg/m | 11.5 |
| 产品用途 |
|
机械加工中心 / NC车床 / 重切削用机械的XYZ轴 / 磨床的工作台进给轴 铣床/立式或横式镗床 / 刀具导向部 / 工作机械的Z轴 / 自动涂装机 / 工业用机器人 各种高速材料供给装置 / 一般工业机械的Z轴 / 印刷线路板的打孔机 / 电火花加工机 / 测定器/精密XY平台 |
注：导轨cad图请参照同型号滑块
