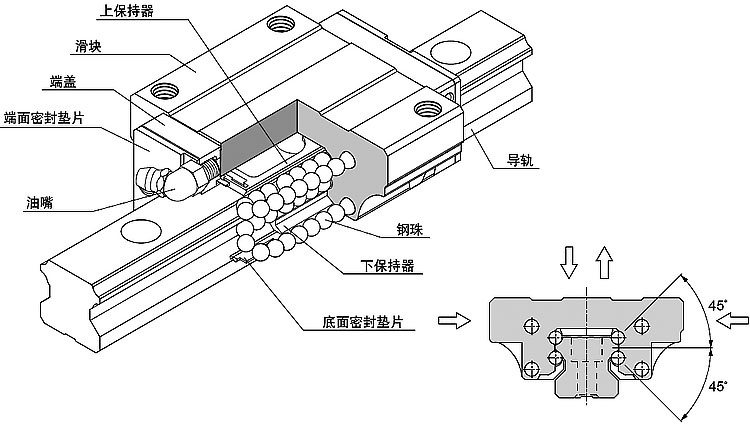

MSB系列线性导轨采用4列圆弧接触式及45°接触角的钢珠列设计,提供径向、反径向及横方 向四方向的相同额定负荷能力,无论X、Y、Z等轴的各种安装方式都可以使用,并且可在维 持低摩擦阻力情况下均匀的施以预压,增强四个受力方向的刚性,特别适合高精度与高负 荷的运动方式。
独特的润滑油路设计,能够均匀的将润滑油脂注入每个循环回路,无论各种安装方式都可 以获得良好的润滑效果,并且提升整体的行走顺畅度与使用寿命,实现高精度、高可靠度 及平滑稳定的直线运动需求
滑块高度较低的断面设计与4列钢珠45°圆弧接触角的设计,除了提供径向、反径向及横方向四方向的相同额定负荷能力,并且能够施加足够的预压增强其刚性,适合各种安装方式的应用。
简单圆滑的钢珠回流路径设计,并采用耐冲击的强化合成树脂之钢珠循环配件,运转顺畅 度佳,噪音度低。
正面组合(DF组合) 的圆弧沟槽设计,使其具有自动调心的能力,即使给于预压也能够吸收 安装误差,并维持平滑稳定、高精度的直线运动。
在严密的制造精度管控下，尺寸能够维持在稳定的公差内，所以对于互换型直线导轨，组装时可将滑块任意配装在同型号的导轨上，并且保持其相同的顺畅度、预压及精度，组装与维修最容易。

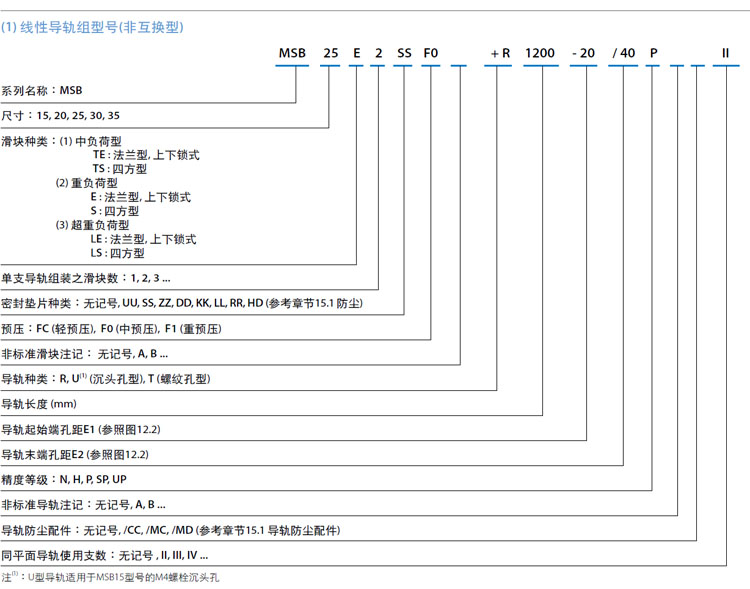

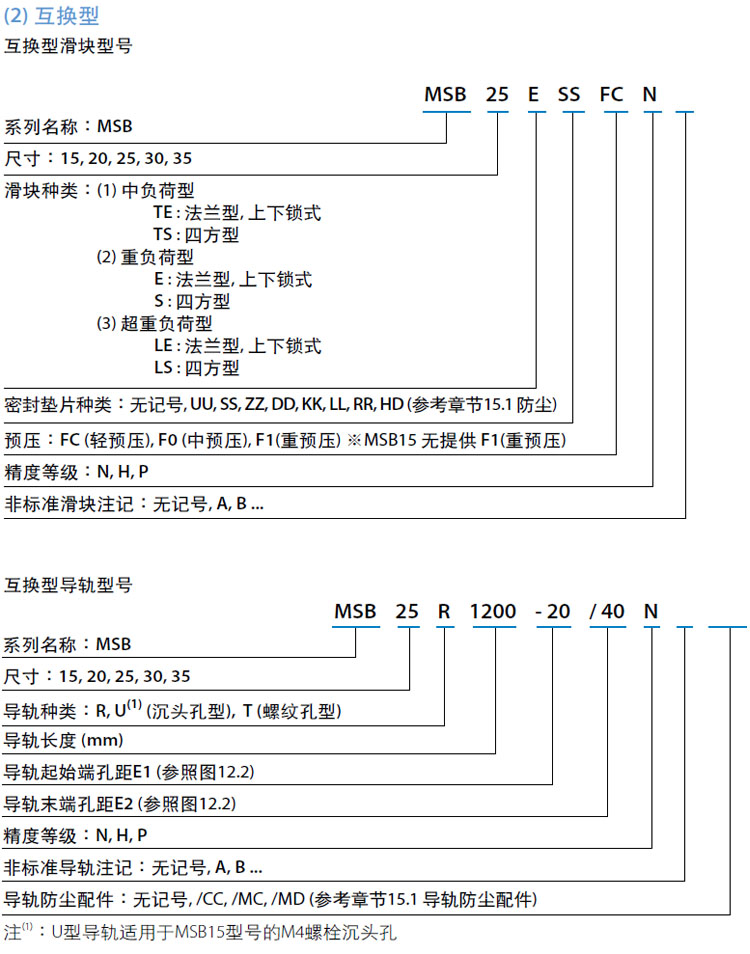

| MSB型号列表 | |||
| MSB15系列 | MSB20系列 | MSB25系列 | MSB30系列 |
| MSB35系列 | - | - | - |
MSB低组装系列 |
|||
| MSB-R系列导轨 | MSB15-R1000-N | MSB20-R1000-N | MSB25-R1000-N |
| MSB30-R1000-N | MSB35-R1000-N | - | |
| MSB-S系列滑块 | MSB15SSSFCN | MSB20SSSFCN | MSB25SSSFCN |
| MSB30SSSFCN | MSB35SSSFCN | - | |
| MSB-E系列滑块 | MSB15ESSFCN | MSB20ESSFCN | MSB25ESSFCN |
| MSB30ESSFCN | MSB35ESSFCN | - | |
| MSB-TS系列滑块 | MSB15TSSSFCN | MSB20TSSSFCN | MSB25TSSSFCN |
| MSB30TSSSFCN | MSB35TSSSFCN | - | |
| MSB-TE系列滑块 | MSB15TESSFCN | MSB20TESSFCN | MSB25TESSFCN |
| MSB30TESSFCN | MSB35TESSFCN | - | |
| MSB-LE/MSB-LS系列滑块 | MSB35LESSFCN | MSB35LSSSFCN | - |

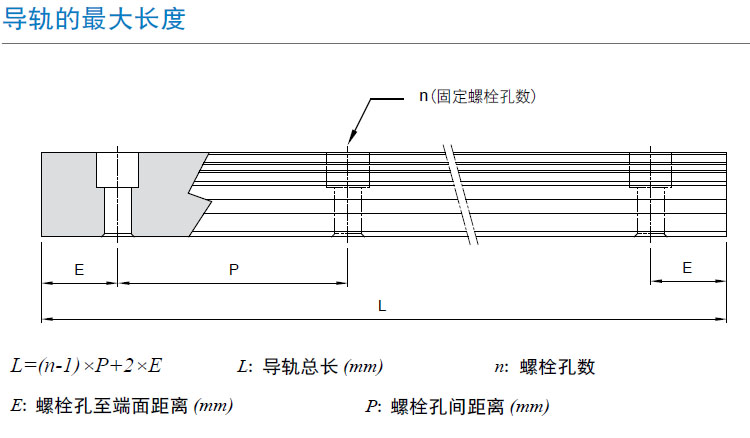

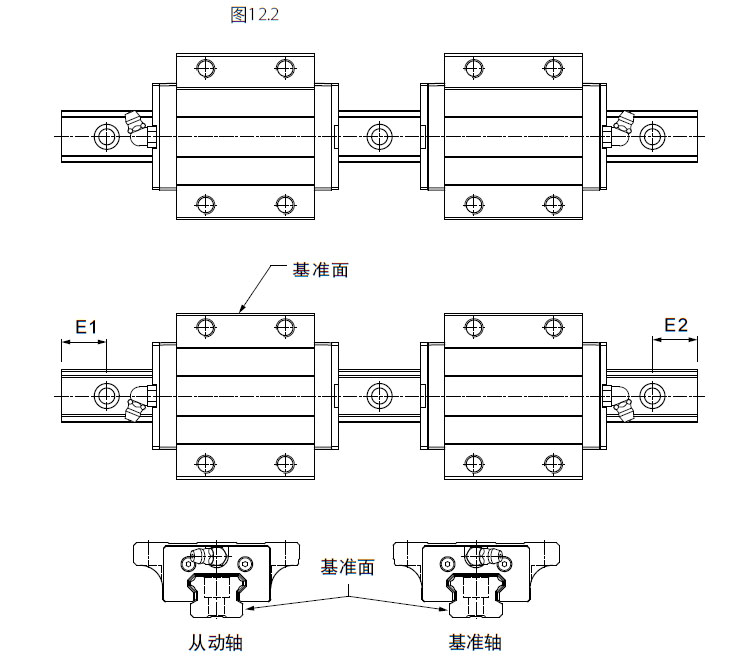

| 型 号 | MSB 15 | MSB 20 | MSB 25 | MSB 30 | MSB 35 | |||
| 标准节距(P) | 60 | 60 | 60 | 80 | 80 | |||
| 标准端距(Estd.) | 20 | 20 | 20 | 20 | 20 | |||
| 最小端距(Emin.) | 5 | 6 | 7 | 7 | 8 | |||
| 最大长度(L0 max.) | 4000 | 4000 | 4000 | 4000 | 4000 | |||
| 单位：mm | ||||||||

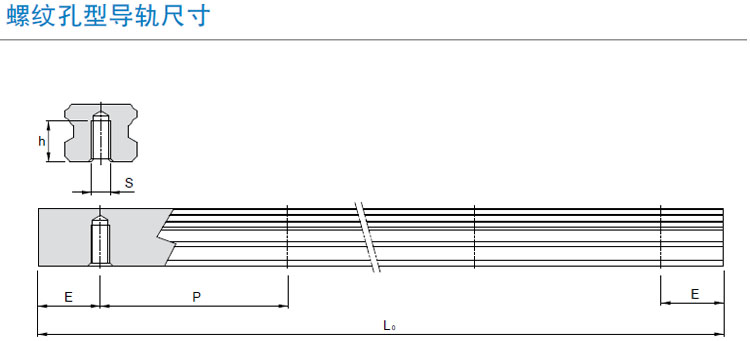

| 产品型号 | MSB 15 T | MSB 20 T | MSB 25 T | MSB 30 T | MSB 35 T |
| S | M5 | M6 | M6 | M8 | M8 |
| h(mm) | 7 | 9 | 10 | 14 | 16 |
| 单位：mm | ||||||
|

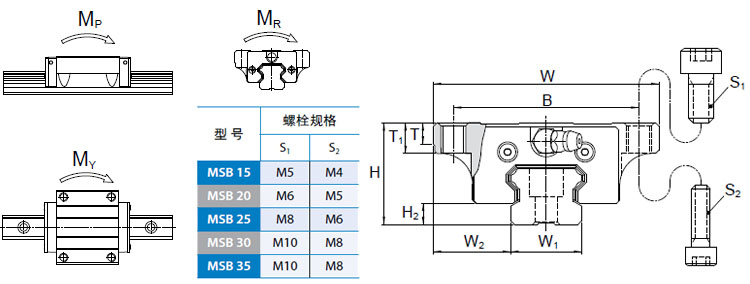

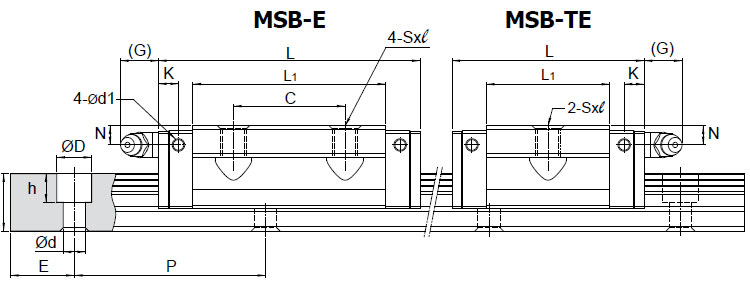

产品 型号 |
MSB 15 TE MSB 15 E |
MSB 20 TE MSB 20 E |
MSB 25 TE MSB 25 E |
MSB 30 TE MSB 30 E |
MSB 35 TE MSB 35 E MSB 35 LE |
|
| 高度H | 24 | 28 | 33 | 42 | 48 | |
| 宽度W | 52 | 59 | 73 | 90 | 100 | |
| 长度L |
40 57 |
48 57 |
60.2 82 |
68 96.7 |
78 112 137.5 |
|
| W2 | 18.5 | 19.5 | 25 | 31 | 33 | |
| H2 | 4.5 | 6 | 7 | 9.5 | 9.5 | |
| B | 41 | 49 | 60 | 72 | 82 | |
| C | - 26 |
- 32 |
- 35 |
- 40 |
- 50 62 |
|
| S × l | M5×7 | M6×9 | M8×10 | M10×10 | M10×13 | |
| L1 |
23.5 40.5 |
29 48 |
8.7 60.5 |
43.3 72 |
46 80 105.5 |
|
| T | 5 | 5 | 7 | 7 | 9 | |
| T1 | 7 | 9 | 10 | 10 | 13 | |
| N | 5.5 | 5.5 | 6 | 8 | 8.5 | |
| G | 5.5 | 12 | 12 | 12 | 12 | |
| K | 5.1 | 5.9 | 6.3 | 6.3 | 9.8 | |
| d1 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | |
| 油嘴规格 | G-M4 | G-M6 | G-M6 | G-M6 | G-M6 | |
| 单位：mm | ||||||
|
产品 型号 |
MSB 15 TE MSB 15 E |
MSB 20 TE MSB 20 E |
MSB 25 TE MSB 25 E |
MSB 30 TE MSB 30 E |
MSB 35 TE MSB 35 E MSB 35 LE |
|
| 宽度 W1 | 15 | 20 | 23 | 28 | 34 | |
| 高度 H1 | 12.5 | 15 | 18 | 23 | 27.5 | |
| 节距 P | 60 | 60 | 60 | 80 | 80 | |
| E std. | 20 | 20 | 20 | 20 | 20 | |
| D×h×d | 6×4.5×3.5 7.5×5.3×4.5 |
9.5×8.5×6 | 11×9×7 | 11×9×7 | 14×12×9 | |
| 动负荷 C kN |
6.7 10.0 |
9.7 13.9 |
15.6 22.3 |
23.1 32.9 |
35.7 52.0 63.6 |
|
| 静负荷 Co kN |
9.6 16.9 |
14.2 23.6 |
22.1 36.9 |
31.8 53.1 |
44.0 75.5 100.6 |
|
|
静力矩 MP kN-m 单* |
0.04 0.10 |
0.07 0.18 |
0.13 0.35 |
0.23 0.60 |
0.34 0.93 1.60 |
|
|
静力矩 MP kN-m 双* |
0.26 0.61 |
0.44 0.97 |
0.91 1.87 |
1.39 3.15 |
2.81 5.47 8.67 |
|
|
静力矩 MY kN-m 单* |
0.04 0.10 |
0.07 0.18 |
0.13 0.35 |
0.23 0.60 |
0.34 0.93 1.60 |
|
|
静力矩 MY kN-m 双* |
0.26 0.61 |
0.44 0.97 |
0.91 1.87 |
1.39 3.15 |
2.81 5.47 8.67 |
|
|
静力矩 MR kN-m |
0.07 0.13 |
0.14 0.24 |
0.26 0.43 |
0.45 0.74 |
0.75 1.28 1.67 |
|
| 滑块 kg |
0.12 0.21 |
0.20 0.34 |
0.39 0.60 |
0.65 1.08 |
0.91 1.61 1.80 |
|
|
导轨 kg/m |
1.2 | 2 | 3 | 4.4 | 6.2 | |
|

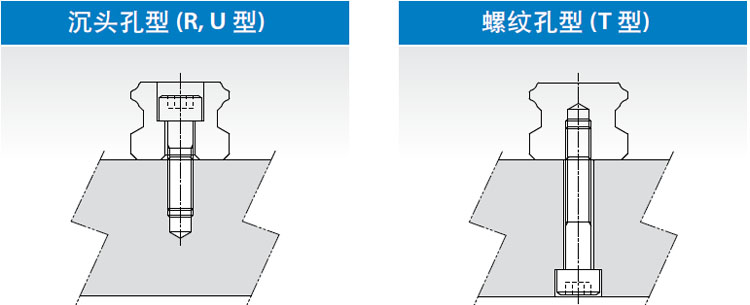

注: MSB15导轨螺栓沉头孔提供M3 (6x4.5x3.5)或M4 (7.5x5.3x4.5)两种规格选用,M3螺栓沉头孔的导轨型号以
MSB15R表示,而M4螺栓沉头孔的导轨型号以MSB15U表示。
注*: 单:单滑块 / 双:双滑块紧密接触。 注: 滚珠型系列线性导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式C=C100 × 1.26 |
||||||
| 单位：mm | ||||||||
|

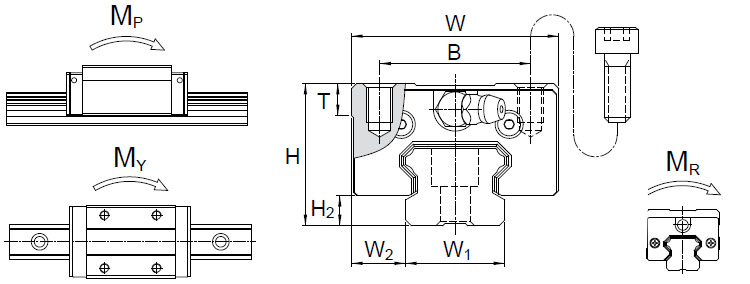

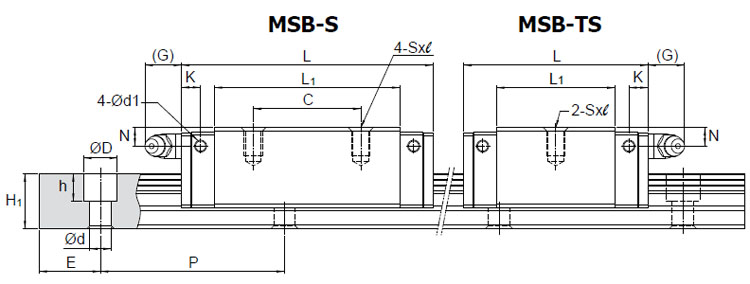

产品 型号 |
MSB15TS MSB15S |
MSB20TS MSB20S |
MSB25TS MSB25S |
MSB30TS MSB30S |
MSB35TS MSB35S MSBLS |
|||
| 高度H | 24 | 28 | 33 | 42 | 48 | |||
| 宽度W | 34 | 42 | 48 | 60 | 70 | |||
| 长度L |
40 57 |
48 >67 |
60.2 82 |
68 96.7 |
78 112 137.5 |
|||
| W2 | 9.5 | 11 | 12.5 | 16 | 18 | |||
| H2 | 4.5 | 6 | 7 | 9.5 | 9.5 | |||
| B | 26 | 32 | 35 | 40 | 50 | |||
| C | - 26 |
- 32 |
- 35 |
- 40 |
- 50 72 |
|||
| S×l | M4×6 | M5×7 | M6×9 | M8×12 | M8×12 | |||
| L1 |
23.5 40.5 |
29 48 |
38.7 60.5 |
43.3 72 |
46 80 105.5 |
|||
| T | 6 | 6 | 8 | 8 | 12.5 | |||
| T1 | 5.5 | 5.5 | 6 | 8 | 8.5 | |||
| N | 5.5 | 12 | 12 | 12 | 11.5 | |||
| G | 5.5 | 12 | 12 | 12 | 11.5 | |||
| K | 5.1 | 5.9 | 6.3 | 6.3 | 9.8 | |||
| d1 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | |||
| 油嘴规格 | G-M4 | G-M6 | G-M6 | G-M6 | G-M6 | |||
| 单位：mm | ||||||||
|
产品 型号 |
MSB15TS MSB15S |
MSB20TS MSB20S |
MSB25TS MSA25S |
MSB30TS MSB30S |
MSB35TS MSB35S MSB35LS |
|||
| 宽度 W1 | 15 | 20 | 23 | 28 | 34 | |||
| 高度 H1 | 12.5 | 15 | 18 | 23 | 27.5 | |||
| 节距 P | 60 | 60 | 60 | 80 | 80 | |||
| E std. | 20 | 20 | 20 | 20 | 20 | |||
| D×h×d |
6×4.5×3.5 7.5×5.3×4.5 |
9.5×8.5×6 | 11×9×7 | 11×9×7 | 14×12×9 | |||
| 动负荷 C kN |
11.8 10.0 |
9.7 13.9 |
15.6 22.3 |
23.1 32.9 |
35.7 52.0 63.6 |
|||
| 静负荷 Co kN |
9.6 16.9 |
14.2 23.6 |
22.1 36.9 |
31.8 53.1 |
44.0 75.5 100.6 |
|||
|
静力矩 MP kN-m 单* |
0.04 0.10 |
0.07 0.18 |
0.13 0.35 |
0.23 0.60 |
0.34 0.93 1.60 |
|||
|
静力矩 MP kN-m 双* |
0.26 0.61 |
0.44 0.97 |
0.91 1.87 |
1.39 3.15 |
2.81 5.47 8.67 |
|||
|
静力矩 MY kN-m 单* |
0.04 0.10 |
0.07 0.18 |
0.13 0.35 |
0.23 0.60 |
0.34 0.93 1.60 |
|||
|
静力矩 MY kN-m 双* |
0.26 0.61 |
0.44 0.97 |
0.91 1.87 |
1.39 3.15 |
2.81 5.47 8.67 |
|||
|
静力矩 MR kN-m |
0.07 0.13 |
0.14 0.24 |
0.26 0.43 |
0.45 0.74 |
0.75 1.28 1.67 |
|||
| 滑块 kg |
0.09 0.16 |
0.16 0.26 |
0.29 0.45 |
0.52 0.82 |
0.81 1.13 1.49 |
|||
|
导轨 kg/m |
1.5 | 2.4 | 3.4 | 4.8 | 6.6 | |||
|
注: MSB15导轨螺栓沉头孔提供M3 (6x4.5x3.5)或M4 (7.5x5.3x4.5)两种规格选用,M3螺栓沉头孔的导轨型号以
MSB15R表示,而M4螺栓沉头孔的导轨型号以MSB15U表示。
注*: 单:单滑块 / 双:双滑块紧密接触。 注: 滚珠型系列线性导轨基本额定动负荷的额定疲劳寿命为50km,将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C100可利用下式C=C100 × 1.26 |
||||||||
